Realizzazione del cantiere di un modello in ammiragliato

Pagina 1 di 2 1, 2  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da ammutinato il Dom 3 Gen 2010 - 14:42

Ciao,
di seguito iniziero' a scrivere della realizzazione del cantiere di un modello in ammiragliato secondo gli schemi di Bernard Frolich. A titolo di esempio postero le foto del cantiere del mio Fleuron.
Nelle due foto il cantiere del Fleuron in scala 1:48

ammutinato.




ammutinato
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da leone il Dom 3 Gen 2010 - 14:55

ciao ammutinato, bene seguirò con molto interesse il tuo cantiere un saluto guido
avatar
leone
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da ammutinato il Dom 3 Gen 2010 - 15:09

Ciao Guido,
comincio subito col dirti che i miei riferimenti per la realizzazione del cantiere e del bastimento sono le monografie della Ancre ed in particolare:

I 4 tomi del vascello 74 del Boudriot;
L'arte del modellismo navale di Bernard Frolich;
E naturalmente la monografia del bastimento sempre edizioni Ancre.

Per la realizzazione del cantiere e' necessario disporre della tavola relativa alle linee d'acqua, quella relativa all'imboscatura del bastimento e le specifiche delle altezze dei pontuali, desumibili dalla monografia del bastimento. In particolare per le monografie ancre, le misure sono espresse in piedi e pollici. Non sono arrotondate e quindi e' necessaria molta attenzione nel desumerle dalle tavole. Io di solito le desumo dalla monografia e poi ci lavoro con Corel Designer.
Questo per il cantiere.

Alla prossima
ammutinato

ammutinato
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da Ospite il Dom 3 Gen 2010 - 16:19

Ciao mi fa piacere ciò e ti seguirò con molto interesse.
Un saluto
Sandro

Ospite
Ospite


Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da mozzo il Dom 3 Gen 2010 - 18:29

Ciao ammutinato , bene sarà un piacere seguire il Tuo passo passo , come vedo l'anno 2010 si presenta fruttuoso.
mozzo Basketball

mozzo
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da ammutinato il Dom 3 Gen 2010 - 18:40

Grazie Mozzo,
speriamo bene. A proposito di immagini. L'ultima volta mi dicesti che erano poco chiare. A natale mi sono regalato una Canon Eos1000.
Le foto che postero' saranno decisamente piu' dettagliate e limpide. Utilizzero' la macro per evidenziare bene i pori del pero.
Spero mi darai un parere sul lavoro del Fleuron. Very Happy

Luca

ammutinato
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da mozzo il Dom 3 Gen 2010 - 19:09

Ciao Luca, non parlavo della chiarezza, ma dei particolari in primo piano per apprezzare il lavoro che stai facendo.
Se tu me lo chiedi non ho problemi nell'esporre il mio parere.
Con stima
mozzo Basketball

mozzo
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da Modifica il Dom 3 Gen 2010 - 19:18

Vai Luca che il topic prende piede!!!!!
Una domanda (un po' interessata), che spessori di pero usi per i quinti?
e per l'arcaccia? e la chiglia?
Senti che raffica di domande, ma i forum son nati per questo, scambiarsi le notizie!!!!
Ciao, Modì.-
avatar
Modifica
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da ammutinato il Dom 3 Gen 2010 - 19:47

Per Mozzo, volentieri per il tuo parere. So che sara' obiettivo e spassionato. Tempo di scattare un po' di foto con la macchina e te lo chiedero'.

Per Carlo, le misure?? Eccole:

Chiaglia spessore 1cm x 1cm.

Controchiglia, poco piu' di 2 millimetri.

Quinto, composto da due elementi sovrapposti da 5 mm.

Calette di controchiglia: 5 mm

Per l'arcaccia non ricordo a dire il vero.
Ti posto quanto prima gli spessori.

P.S.: Gli spessori indicati sono arrotondati.
Ho fatto calibrare le tavole che mi servivano con calibratrice a spessore computerizzata. Le misure non arrotondate le ho ottenute convertendo quelle in piedi e pollici presenti sulla monografia che poi ho passato all'amico falegname che ha avuto la pazienza (per amicizia) di portarmele allo spessore richiesto.
Un bel lavoro insomma. Ma posso dire con sincerita' che se arrotondi gli spessori non cambia proprio niente.
Io l'ho fatto perche'....... tu lo sai il perche' Carlo. lol!

ammutinato
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da Modifica il Dom 3 Gen 2010 - 20:52

certo che lo so' perchè lo hai fatto!!!
Lo hai fatto perchè scassacasseri siamo in pochi!!
Modì.-
avatar
Modifica
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da ammutinato il Dom 3 Gen 2010 - 22:02

Ciao a tutti,
vi posto una foto. Sara' decisiva per la realizzazione delle dime del cantiere.

ammutinato


ammutinato
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da mozzo il Gio 21 Gen 2010 - 8:56

Ciao Luca , come va il Tuo progetto ? mi farà piacere di aver notizie in merito, quando vuoi,
mozzo Basketball

mozzo
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da ammutinato il Sab 23 Gen 2010 - 14:25

Ciao Mozzo,
il cantiere sul Fleruon prosegue. A dirti sinceramente ho perso del tempo nel trovare la soluzione migliore per la realizzazione dei quinti.
Poi finalmente, ne' ho trovata una che mi permette di realizzare i quinti con una precisa corrispondenza ai disegni dei piani di costruzione.
Piu' tardi posto un paio di foto dello stato attuale del cantiere. Mi piacerebbe avere un tuo parere come al solito spassionato.

Luca

ammutinato
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da proteo il Dom 24 Gen 2010 - 7:45

Ciao Ammutinato
Solo oggi mi sono accorto del tuo interessantissimo argomento e mi riprometto di seguirlo passo passo.
Proprio perchè lo trovo determinante se voglio arrivare anch'io alla realizzazione di un modello ammiragliato ti pregherei di tenere conto che ci possono essere dei modellisti beceri ( io senz'altro pur avendo il libro del Frolich) che non conoscono perfettamente la nomenclatura dei vari componenti tipo imboscatura, pontuali ecc. e quindi, se possibile, dare un breve cenno di che si tratti in modo da capire se magari si conoscono con un altro nome e anche per tenere conto dello scopo del furum.
Ti ringrazio e aspetto ulteriori passi
Proteo
avatar
proteo
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da ammutinato il Dom 24 Gen 2010 - 10:51

Ciao Proteo,
hai ragione. Faro' il possibile per definire ogni singolo elemento da me citato. Comincio subito col dire che per imboscatura della chiglia si intende la sistemazione completa di tutte le coste del bastimento che verranno a formare l'accostolato del vascello. Erroneamente nel modellismo in ammiragliato si parla impropriamente di ordinate. L'accostolato di un bastimento e' quindi costituito dalle coste, dette in francese coppie (formate cioe' da due spessori di legname). Ogni coppia o costa e' poi composta da tutta una serie di elementi.
Per linea di pontuale invece si intende la linea che definisce i ponti di un bastimento. Di solito su un progetto in ammiragliato le linee di pontuale sono segnate sulle coste maestre, detti quinti di innalzamento. Per quinti di innalzamento si intendono le coste che, una volta montate, danno il profilo (garbatura) al vascello. Solo dopo aver innalzato questi quinti si procede alla realizzazione e sistemazione di tutti gli altri e che quindi risultano essere coste di riempimento. Per concludere, nella nomenclatura della carpenteria di un bastimento, per quinti si intendono solo ed esclusivamente quelli di innalzamento e che danno il profilo al vascello, mentre per coste o coppie tutti gli altri.

Luca

P.S.: Posto un po' di foto del mio cantiere sul Fleuron.










ammutinato
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da leone il Dom 24 Gen 2010 - 12:56

ciao ammutinato bel lavoro mi invogli a fare ammiragliato, che legno stai usando?
avatar
leone
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da ammutinato il Dom 24 Gen 2010 - 13:32

Ciao Leone,
il legno utilizzato e' "pero".
Ma nel proseguio utilizzero' anche ebano e bosso.






ammutinato
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da leone il Dom 24 Gen 2010 - 13:47

riciao ma che attrezzatura ci vuole per fare questo tipo di lavoro?
non credo che basti quella che uso io x i kit in scatola
avatar
leone
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da Modifica il Dom 24 Gen 2010 - 13:51

Ciao Luca!

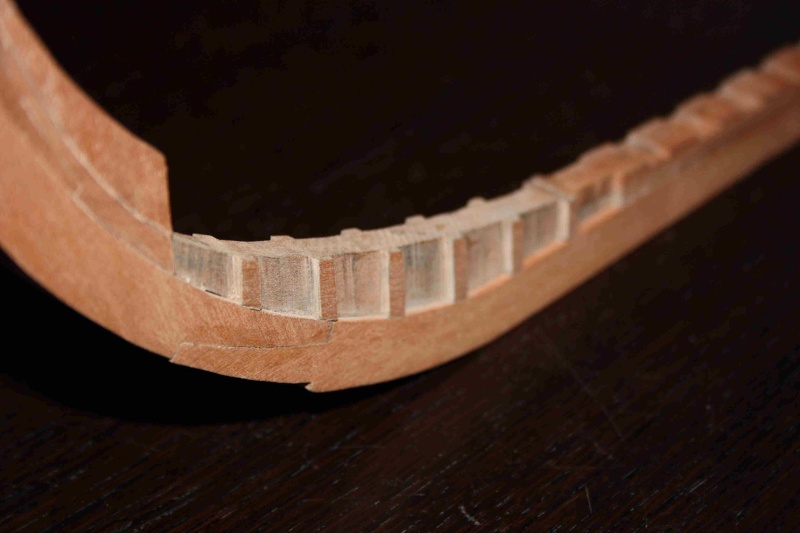

Bellissimi gli incastri della ruota di prua!!!!
Ma non li avrai mica fatti a mano!!!!
Son perfetti!

Dai, continua il tuo lavoro, che tra poco apro anche io il cantiere e ti scopiazzerò spudoratamente.
Ma per me l'impresa più grande sarà quella di realizzare preciso e pulito come stai facendo tu!!!!
Ciao, Modì.-
avatar
Modifica
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da ammutinato il Dom 24 Gen 2010 - 13:55

Tieni presente che tutto si puo' fare anche con una attrezzatura minima. Certo per questo tipo di modellismo sarebbe il caso di dotarsi di qualche strumento. Ma ripeto, ti semplifica il lavoro, ma non te lo preclude.

Io di mio possiedo:
Traforo elettrico Proxxon.... meglio sega a nastro pero' di prossima acquisizione.

Microfresatrice Proxxon MF 70

Sega circolare

Limette di tutte le misure

Squadri vari.

Il prossimo acquisto sara' una cartatrice combinata e la pialla a spessore della Proxxon.

Per Carlo: a mano amico mio. Tutto a mano!!! Ho ancora i segni sulle mani Very Happy Seghetto e limette!!!! Ed un po di... come si chiama... non ricordo... ah ecco... fortuna. lol!

Luca

ammutinato
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da Modifica il Dom 24 Gen 2010 - 14:00

e ci credo che hai i segni sulle mani!!!!
con tutti quegli incastri che hai dovuto fare anche sulla controchiglia!!!!
Mi immagino che ti saran venute le stimmate come a padre Pio!
D'ora innanzi ti chaimerò Padre Luca!
Ciao, Modì.-
avatar
Modifica
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da ammutinato il Dom 24 Gen 2010 - 14:05

Risate

Comunque Carlo, per quelle palelle credimi conta molto anche avere un po' di Cu....... !!!!!!

Altrimenti non la fai!!!! Risate


METODO DI REALIZZAZIONE DI UN QUINTO ALLA "AMMUTINATO"

Per cominciare fotocopio il quinto dalla tavola originale. Una copia basta.
Incollo poi la fotocopia su un foglio di compensato. L'importante che sia piano. Potete utilizzare qualunque compensato. Non troppo spesso pero'.
Conmincio con lo squadrare la prima coppia di elementi. Nel caso della foto quella del mezzo madiere composto dallo stesso, dagli staminali e dagli scalmi successivi.
Si taglia poi il pezzo a filo con le linee rosse che vedete intorno al quinto.
Datemi il tempo di tagliare e vi posto la foto.
E' importantissimo per la buona riuscita che la base del compensato sia perfettamente orizzontale. La fotocopia va poi incollata e la base della fotocopia perfettamente allineata orizzontalmente alla base del compensato. Come punto di riferimento sulla copia ho utilizzato la linea orizzontale di base della chiglia disegnata sempre sulla copia. Se non si rispetta questo principio, tutto risultera' sballato.


ammutinato
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da mozzo il Dom 24 Gen 2010 - 20:33

Ciao Luca , la terza foto e uno dei quinti?in che scala sta lavorando , se è possibile sapere , ti ringrazio di eventuale risposte
con stima
mozzo Basketball

mozzo
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da ammutinato il Dom 24 Gen 2010 - 21:16

Ciao la terza foto sono due quinti separati dala relativa maglia.
Il modello e' in scala 1/48. A pagina 1 ho inserito altre foto.

Mi piacerebbe avere un tuo parere sulla costruzione.

Ciao
Luca

ammutinato
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da mozzo il Lun 25 Gen 2010 - 11:28

Buongiorno Luca , visto che mi inviti nel Tuo cantiere e mi permetti di esporre un parere , ti ringrazi, i quinti che hai posto sono già rifiniti? sulla seconda foto se vedo bene e il calcagnolo di prua? bene la battura la devi fare o l'hai dimenticata? Ti postero le Tue immagini per intenderci meglio


con stima e rispetto
mozzo Basketball

mozzo
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Realizzazione del cantiere di un modello in ammiragliato

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 1 di 2 1, 2  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto



Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
