Tartana Siciliana (Maruzzella)

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Tartana Siciliana (Maruzzella)

Messaggio Da Maruzzella il Gio 16 Feb 2017 - 17:25

Ciao a tutti, dopo la chiusura del cantiere del Gozzo Sorrentino, ho dedicato pochissimo tempo a questo hobby. Ora, a distanza di anni, sperando di suscitare l'interesse dei vecchi amici, ho deciso di aprire un nuovo cantiere.
Il modello che ho scelto è la Tartana siciliana, piccola imbarcazione degli inizi del secolo scorso, diffusa nella costa sud-occidentale della Sicilia usata per la pesca a "tratta" delle sardine e delle acciughe.
Il seguente è uno splendido acquarello eseguito da Aldo Cherini (esorto tutti a visitarne il sito) che ritrae
la barca:


Riassumo le caratteristiche del modello:
Nome: Tartana Siciliana
Tipo: Barca da pesca costiera con un albero a calcese, inclinato in avanti, e vela latina.
Lunghezza: 23 palmi (5,75 mt.)
Scala del modello: 1:16
Tipo modello: Arsenale

Anche se non dispongo della necessaria conoscenza, tenterò di realizzare il modello in arsenale. Quindi tutte le parti saranno auto costruite.
Il legno scelto è il ciliegio tranne per la falchetta che sarà in pero. I bozzelli ed i fregi della falchetta in bosso mentre la ferramenta in ottone.

Il modello sarà interamente fasciato da un lato e parzialmente dall'altro così da lasciare a vista l'ossatura.
La prima fase è stata quella di elaborare mediante un programma di grafica vettoriale, i vari disegni che serviranno per ricavarmi le costole, la chiglia e le misure e per la costruzione dello scaletto su cui verrà realizzata l'ossatura fino all'incollaggio dei corsi.
Di seguito uno dei disegni:
avatar
Maruzzella
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tartana Siciliana (Maruzzella)

Messaggio Da Marini Claudio il Gio 16 Feb 2017 - 17:29

Ciaooo Italo , bentornato, ci sei mancato e vedo che hai rimesso mano a questo hobby e ciò fa molto piacere, sono sicuro che tutti gli amici seguiranno come me questa tua nuova avventura.
Un salutone Claudio cheers
avatar
Marini Claudio
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tartana Siciliana (Maruzzella)

Messaggio Da Picelli Bruno il Gio 16 Feb 2017 - 17:43

Complimenti, partire da uno foto proprio semplice non è!
Palmo come unità di misura...ma fino a quando si è usato in Sicilia?
Da noi si dice "spanna" ma in senso di una cosa fatta ad occhio.

Buon Lavoro.
avatar
Picelli Bruno
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tartana Siciliana (Maruzzella)

Messaggio Da Walter Furlan il Gio 16 Feb 2017 - 20:23

Ciao Italo......
dai dai datti da fare

_________________

Walter
Un amico è la persona con cui osi essere te stesso (Pam Brown)[/i]

Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail moderazione: moderazione@scuoladimodellismo.it
avatar
Walter Furlan
Moderatore
Moderatore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tartana Siciliana (Maruzzella)

Messaggio Da Armando54 il Gio 16 Feb 2017 - 23:33

Oooohhhh ecco, questo è un bel progetto da seguire Wink
avatar
Armando54
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tartana Siciliana (Maruzzella)

Messaggio Da Maruzzella il Ven 17 Feb 2017 - 11:16

Buon giorno ragazzi e grazie per il bentornato Wink
@ Ciao Bruno, in effetti non ho aperto questo cantiere basandomi solo su di una foto, ma la gran parte delle misure le ho desunte da un vecchio progetto.
Il palmo, attuale spanna, era una misura adottata dall'antico Egitto e poi più recentemente da alcune regioni italiane. E' comunque tuttora usata per indicare la lunghezza di alcune reti da pesca.
La tecnica che userò per la realizzazione dello scheletro è più o meno quella del gozzo sorrentino. Cioè farò uno scaletto su cui modellare ed incollare la chiglia, il dritto di prua, il dritto di poppa, staminali e madieri.
Per prima cosa ho tagliato dei quadri di compensato per potervi incollare su le stampe delle varie ordinate, di cui esempio:


Taglio del compensato:


Incollaggio stampe:


Preparazione base:


Infine prova d'insieme:


Ora non resta che mettere tutto a squadra ed incollare.

Buon modellismo a tutti
avatar
Maruzzella
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tartana Siciliana (Maruzzella)

Messaggio Da luigi43 il Ven 17 Feb 2017 - 12:37

Italo, bentornato all'attività ti seguo con interesse Luigi
avatar
luigi43
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tartana Siciliana (Maruzzella)

Messaggio Da Maruzzella il Sab 18 Feb 2017 - 13:43

Grazie mille Luigi.

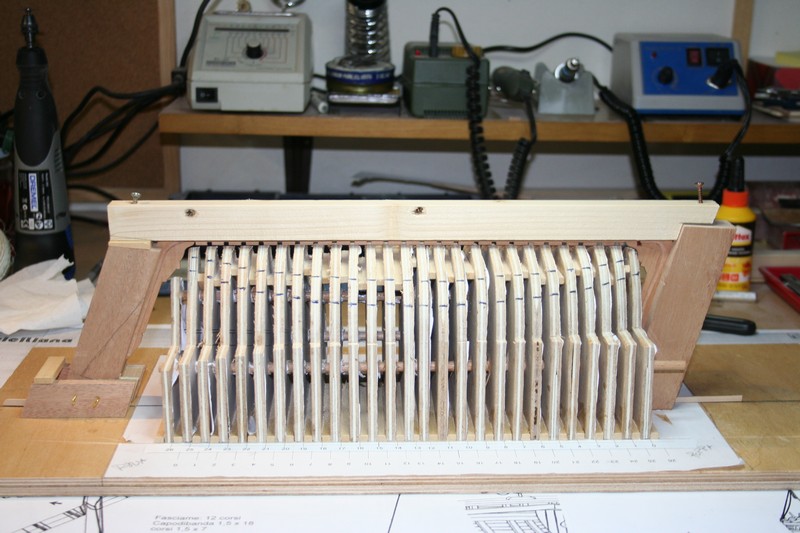

Continuo con la realizzazione dello scaletto. Dopo aver eseguito tutte le prove sono passato all'incollaggio:


e questo è lo scaletto pronto:




Ora posso iniziare a divertirmi...
Buon sabato e buon modellismo a tutti.
avatar
Maruzzella
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tartana Siciliana (Maruzzella)

Messaggio Da Maruzzella il Lun 20 Feb 2017 - 10:26

Buon giorno ragazzi, ieri ho iniziato a preparare i pezzi che compongono chiglia e ruote. Per prima cosa ho tagliato del ciliegio e portato a misura con la pialla:


Quindi vi ho incollato sopra i disegni:


ed ho tagliato i pezzi con il traforo e poi rifiniti con la fresa da banco:


Ora non resta che incollare il tutto.
Ciao
avatar
Maruzzella
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tartana Siciliana (Maruzzella)

Messaggio Da Picelli Bruno il Lun 20 Feb 2017 - 10:53

Si fa interessante...come mai ciliegio e non il famoso pero?
avatar
Picelli Bruno
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tartana Siciliana (Maruzzella)

Messaggio Da Maruzzella il Lun 20 Feb 2017 - 11:06

Ciao Bruno, sinceramente ero indeciso tra le due essenze poi, e non chiedermi perché, ho optato per il ciliegio. Comunque il pero lo userò per la falchetta, questo perché mi piacerebbe lasciare il tutto a vista e credo che la differenza cromatica possa dare un effetto piacevole.
avatar
Maruzzella
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tartana Siciliana (Maruzzella)

Messaggio Da Marini Claudio il Lun 20 Feb 2017 - 14:09

Be e che bella vista Very Happy
Claudio cheers
avatar
Marini Claudio
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tartana Siciliana (Maruzzella)

Messaggio Da jjsimy il Lun 20 Feb 2017 - 15:47

Italo, bentornato al lavoro!!

_________________
Ciao  Stefano

Non arrenderti mai, perché quando pensi che sia tutto finito, è il momento in cui tutto ha inizio. (Jim Morrison)

Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail moderazione: moderazione@scuoladimodellismo.it
avatar
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tartana Siciliana (Maruzzella)

Messaggio Da Maruzzella il Mer 22 Feb 2017 - 20:42

Grazie Stefano Wink

Incollati la chiglia con ruota di prua e quella di poppa con tutti i pezzi che li compongono (18),
li ho fissati sullo scaletto così da poter iniziare l'operazione costole:




Buon modellismo
avatar
Maruzzella
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tartana Siciliana (Maruzzella)

Messaggio Da luigi43 il Gio 23 Feb 2017 - 8:28

Bel lavoro, Italo ti seguo con interesse Luigi
avatar
luigi43
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tartana Siciliana (Maruzzella)

Messaggio Da Marini Claudio il Sab 11 Mar 2017 - 8:05

Ciao Italo, tutto fermo??? Aspetto avanzamenti Very Happy
Claudio cheers
avatar
Marini Claudio
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tartana Siciliana (Maruzzella)

Messaggio Da Walter Furlan il Sab 11 Mar 2017 - 20:43

pazienza Claudio .. pazienza muttley

_________________

Walter
Un amico è la persona con cui osi essere te stesso (Pam Brown)[/i]

Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail moderazione: moderazione@scuoladimodellismo.it
avatar
Walter Furlan
Moderatore
Moderatore


Vedi il profilo dell'utente

Tornare in alto Andare in basso
