Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Pagina 1 di 3 1, 2, 3  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da macpit il Dom 16 Nov 2014 - 14:09

MERKAVA mk 1

Tipo                           Carro armato da combattimento   MBT
Equipaggio                 4 (capocarro, cannoniere, pilota, servente)
Utilizzatore principale  Israele

Lunghezza                 7,6 m solo scafo o 9,04 m con cannone avanti
Larghezza                  3,72 m
Altezza                      2,66 m
Peso                          63 t
Motore                      diesel
Potenza                     900 HP
Armamento primario  105 mm rigato con 50 colpi
Armamento sec.        coassiale: 1 x 7,62 mm. 2 x 7,62 mm. Inoltre 1 mortaio da 60 mm

N.B. Ho copiato spudoratamente i dati da Wikipedia, quindi se c'è qualcosa di sbagliato, non prendetevela col sottoscritto !

Ebbene si, lo ammetto, mi prudevano le mani da tempo a furia di vedere carri armati di ogni epoca su questo forum...
Ho in casa questo carro dal 1986/7, un bel po' di tempo, quando lo presi era un pezzo dell' ultima generazione (era uscito nel 1985) ormai mostra il segno degli anni, ma lo stampo ha il caratteristico fit Tamiya, veramente buono, quindi il montaggio è stato molto piacevole.
Non avendo la necessaria documentazione mi sono preso un po' di tempo per spulciare su internet cercando le foto del soggetto, a dire il vero non ho trovato molto, ma da quello che ho visto, è che durante la guerra del 1982 furono apportate diverse modifiche al mezzo ponendo le basi di quella che sarebbe stata la versione mk.2.

Ho preso lo spunto da una foto in bianco e nero, presa da distante, ma che contiene una bella quantità di informazioni.

Le prime cinque immagini:





avatar
macpit
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da Marini Claudio il Dom 16 Nov 2014 - 15:47

Caspita belli i paraspruzzi, ma da te mi sarei aspettato che me li facevi direttamente in gomma Wink
vai alla grande
Claudio cheers
avatar
Marini Claudio
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da macpit il Dom 16 Nov 2014 - 17:06

Anche così rendono bene... Aspetta di vederli neri !! Wink
avatar
macpit
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da Walter Furlan il Lun 17 Nov 2014 - 7:42

Bello Bello, mi piace la competizione

_________________

Walter
Un amico è la persona con cui osi essere te stesso (Pam Brown)[/i]

Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail moderazione: moderazione@scuoladimodellismo.it
avatar
Walter Furlan
Moderatore
Moderatore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da macpit il Lun 17 Nov 2014 - 9:07

@ Walter, non mi sento in competizione... Faccio solo modellismo... Ciao

Metto qualche altra foto relative ai montaggi, fin qui, a parte qualche leggera modifica e una montagna di fori da estrattori, non ho molto da segnalare, i problemi sono sul treno di rotolamento.





avatar
macpit
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Vai alla grande!!

Messaggio Da PINO BROCCHINI il Lun 17 Nov 2014 - 10:03

Stai andando alla grande, Mac...ne ho completato uno poco tempo fa...il montaggio mi sembra pulito...aspetto sviluppi... Very Happy
avatar
PINO BROCCHINI
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da macpit il Lun 17 Nov 2014 - 13:30

Certo Pino, lo so, ho seguito il tuo topic. Wink
avatar
macpit
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da Marini Claudio il Lun 17 Nov 2014 - 16:08

Che tipo di problemi hai rilevato? Sono sicuro che li risolverai alla grande Wink
Claudio cheers
avatar
Marini Claudio
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da macpit il Lun 17 Nov 2014 - 17:50

Le ruote d' appoggio non sono correttissime soprattutto per quanto riguarda gli attacchi, ma si vede poco, quindi ho trascurato.

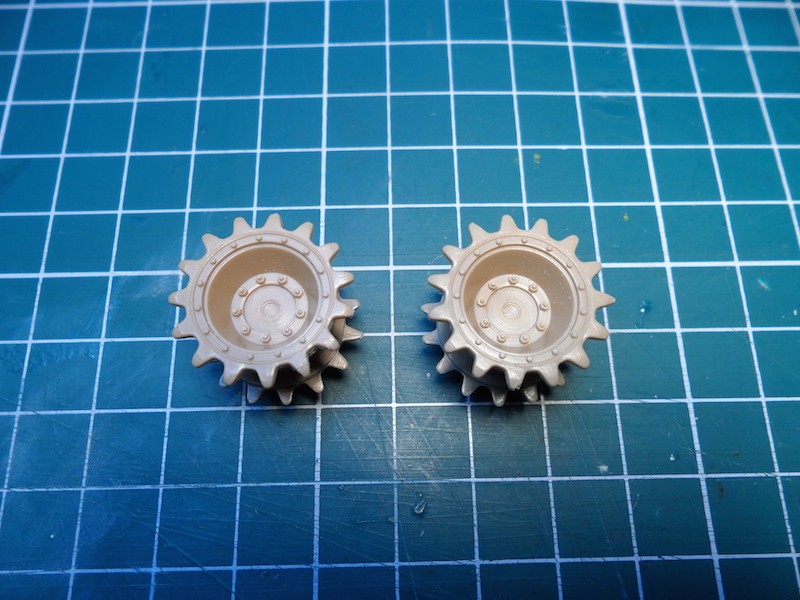

La ruota motrice e quella di rinvio sono fatte bene, ma sono anche piene senza cioè i fori di alleggerimento che ho fatto usando trapanino e limette triangolari.
Domani metto le immagini.
avatar
macpit
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da macpit il Mar 18 Nov 2014 - 9:04

Come ho scritto in precedenza, non ho modificato le ruote di rotolamento, ma mi sono concentrato sulle motrici e quelle di rinvio. Di queste ultime ho dovuto aumentare il taglio dell' incastro tra semi ruota anteriore e posteriore altrimenti i raggi non si sarebbero allineati... Poco lavoro un paio di tagli e via !
I fori sul cerchione sono stati un po' più difficili da fare, non mi sono venuti benissimo, ma alla fine sono contento di averli fatti, è un paticolare che si nota parecchio.
Così come si notano parecchio anche i fori triangolari (disposti a pentagono) delle ruote motrici.
Poco da segnalare anche qui: un template pentagonale, un foro centrale e un lavoro di lima triangolare. non sono riusciti benissimo nemmeno loro, ma, come si dice... Meglio che un pugno sui denti !! Very Happy Very Happy





avatar
macpit
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da Marini Claudio il Mar 18 Nov 2014 - 13:10

Grande Pietro, un lavoro molto ben fatto
Claudio cheers
avatar
Marini Claudio
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da luigi43 il Mar 18 Nov 2014 - 16:02

Mi associo a Claudio, veramente un gran bel lavoro complimenti Luigi
avatar
luigi43
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da macpit il Mer 19 Nov 2014 - 9:27

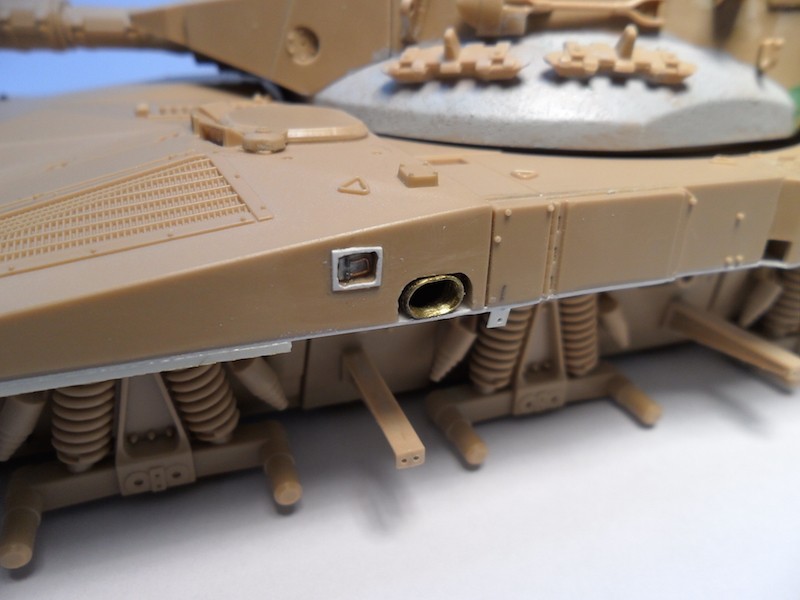

Ultimi particolari di montaggio.
Il cestello posteriore è conforme a quello reale e anche un po' difficile da montare, in un primo momento volevo eliminare gli incastri (sporgenti) interni, poi ho pensato che comunque non si sarebbe visto niente data la tendenza israeliana a tirarsi dietro di tutto, quasi dovessero fare un trasloco ! (a volte mi aspetto di vederci appeso una gabbia per canarini o una cuccia per cani...). Quando sarà il momento, vi chiederò qualche consiglio riguardo cosa metterci dentro.

Un consiglio lo vorrei anche a proposito della caratteristica "frangia" di catenelle e palline.
So che diventano standard dalla versione Mk.2, ma ho visto diverse foto di Merkava 1 che le portavano e sembravano mezzi operativi, non so però in che teatro.
Io vorrei ambientare il mio Merkava sulle alture del Golan durante la guerra del 1982.





Sempre una caratteristica dei carri nel teatro del Golan, è l' assenza, totale o parziale, delle scudature laterali.
L' Mk.1 le aveva del tipo più semplice possibile, a fogli di lamiera sagomate, attaccate allo scafo mediante i fazzolettini quadrati e forati che si possono vedere nelle prime foto (adesso, dopo la colorazione e relativi trattamenti, non se n'è salvato uno).
Non so se le staccassero apposta o se le perdessero a causa del terreno molto accidentato.
Quale che sia, la cosa lascia il fondo del carro relativamente a vista, cingoli permettendo, quindi ho chiuso il tutto con striscie di plasticard.


avatar
macpit
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da macpit il Gio 20 Nov 2014 - 9:56

Cominciamo la colorazione.
Ho usato gli acrilici per la colorazione base, una miscela trovata sulla rivista "Aerei Modellismo" (oggi, purtroppo, non la fanno più  Crying or Very sad ) del Marzo '85 composta da colori Gunze:
3 parti di verde 34227 + 2 parti di giallo 33531 + 1 parte di marrone 30219
A mio avviso avrei dovuto aggiungere del marrone in più... Ma considerato come erano impolverati i mezzi...
Ho dato il colore base ad aerografo, il resto tutto a pennello.

Colore base + prima patinatura con terra d' ombra naturale per le superfici alte e terra d' ombra bruciata per quelle in ombra.





avatar
macpit
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da Marini Claudio il Gio 20 Nov 2014 - 11:03

Ciao Pietro, come sempre un'eccellente lavoro sia di colorazione che invecchiamento, per quanto riguarda  la "frangia" di catenelle e palline era già presente sui MK1

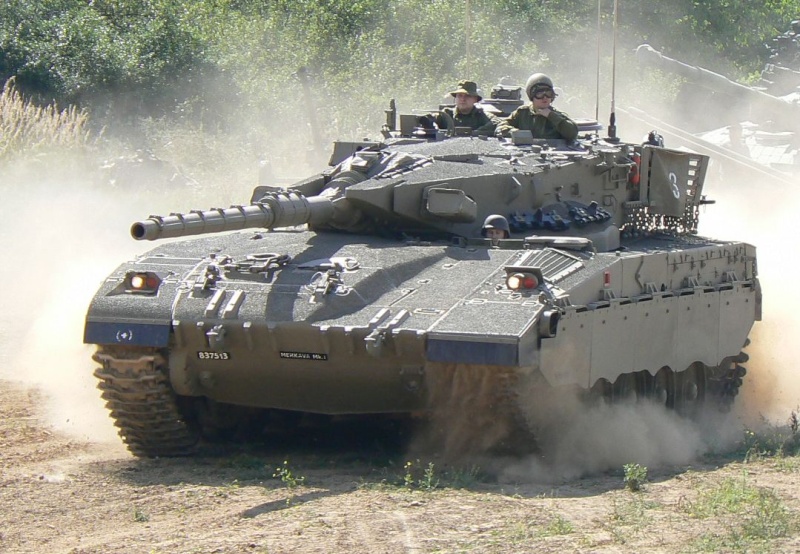

foto inserite a scopo discussione


questi sono a Beirut (Libano) 1982


con tutto quello che serviva nel cesto dietro la torretta
e questi in marcia

spero ti serva per il tuo proseguo, guardo ammirato
ciao Claudio  cheers
avatar
Marini Claudio
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da macpit il Gio 20 Nov 2014 - 12:15

Splendide le foto ! Grazie Claudio.
Le prime due sono di mezzi ricondizionati e mi interessano relativamente, ma dimostrano chiaramente quanto questo "verdino" sia un colore sensibile alle condizioni di luce (come dovrebbero essere tutti i colori mimetici).
Le ultime 3 sono fantastiche, tra l' altro, è esattamente come vorrei rappresentare il modello, con alcune delle piastre mancanti e una montagna di cose nel cestello... Veramente facevano trasloco, 'sti qui !! Shocked
A questo punto dovrò aggiungere anche catenelle e palline, un lavoro in più, ma una bella sfida !pensare
Nella vista dei mezzi in colonna vedo altri particolari interessanti: Il telo arancione per il riconoscimento aereo, diversi mezzi con la browning da 12,7 coassiale e un magnifico M-60 "blazers" !! Questo mezzo lo aveva fatto un mio amico aggiungendo tutte le piatre aggiuntive autocostruite in plasticard... Poi uscì una modifica in resina, quindi il modello dell' Italeri, ma quelle del mio amico erano comunque fedelissime !
... Credo proprio sarà il mio prossimo mezzo terrestre... Sbavo2
avatar
macpit
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da PINO BROCCHINI il Gio 20 Nov 2014 - 12:17

Grande,Mac, mi piace molto la tinta che hai ottenuto...tieni, poi, conto che questi carri, perennemente operativi, sono anche molto impolverati... Very Happy
avatar
PINO BROCCHINI
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da Marini Claudio il Gio 20 Nov 2014 - 12:42

Grande Piertro M60 un'altro bel modello


prima però voglio vedera la fine del Fw 190 D-9, a che unto sei rimasto? non lasciarlo incompiuto Evil or Very Mad
ciao Claudio cheers
avatar
Marini Claudio
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da macpit il Gio 20 Nov 2014 - 13:17

Bello, l' M-60, è il tuo ? Question

Non ho intenzione di lasciare il Fw190 incompiuto, purtroppo però, causa un mio errore di... Manovra... Ho rovinato la colorazione, sto cercando di recuperarla e in parte ci sono riuscito anche se qualche segno si vede.  Embarassed
Sto cercando un po' di stimoli per riprendere.

Vero Pino, la colorazione è appena a metà (forse neanche !!).
avatar
macpit
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da Marini Claudio il Ven 21 Nov 2014 - 8:05

Ciao Pietro,trovato in un forum americano, di mezzi moderni non ne ho fatti molti, Abrams e T55,  in futuro chissà magari mi vien la voglia dicostruire qualche carro moderno. Quelli del passato hanno il loro fascino.
Claudio  cheers
avatar
Marini Claudio
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da macpit il Ven 21 Nov 2014 - 19:21

Mentre faccio un lavoretto fino di catenelle ( Stelle ), posto il proseguo della colorazione,
Prima cosa ho profilato le piastre corazzate con nero opaco a smalto e petrolio bianco.





Poi passo a qualche filtro a forte contrasto con grigio di Payne e giallo di napoli scuro ad olio


avatar
macpit
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da macpit il Sab 22 Nov 2014 - 9:48

... E per finire, una generosa imbrattatura con pigmenti in polvere.



avatar
macpit
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da cvincenzo54 il Sab 22 Nov 2014 - 16:22


ciao

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da Marini Claudio il Sab 22 Nov 2014 - 16:55

Ciao Pietro, lavoro eccellente, l'unico dubbio l'ho con la gommatura delle ruote, sembra nuova e lucida, visto l'impolveramento magari se lo alleggerivi un poco , sempre che non devi lavorarci ancora sopra. Wink
Ciao Claudio cheers
avatar
Marini Claudio
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da macpit il Sab 22 Nov 2014 - 18:39

Si sono lucide, anche perchè sto usando proprio la vernice lucida per attaccare i pigmenti. Lì avevo appena attaccato la polvere sulle ruote all' interno dei cerchi. Alla fine spruzzerò il tutto con l'opacizzante, tutta la superficie del mezzo è lucida per i trattamenti con i colori ad olio.
Oltretutto il colore che sto usando per la polvere non mi piace tantissimo, è ocra gialla, andrebbe anche bene per il teatro operativo, ma mi vira al giallo tutto il mezzo.
La riprenderò con l' ultima mano aggiungendo del pigmento bianco.
avatar
macpit
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Merkava 1 carro armato israeliano 1:35 Tamiya (macpit)

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 1 di 3 1, 2, 3  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto



Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
