TARTANA GEMMA (marioandreoli)

Pagina 2 di 3 Precedente  1, 2, 3  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da jjsimy il Mer 16 Lug 2014 - 12:24

Ciao Mario,
dai che stai facendo un ottimo lavoro

_________________
Ciao  Stefano

Non arrenderti mai, perché quando pensi che sia tutto finito, è il momento in cui tutto ha inizio. (Jim Morrison)

Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail moderazione: moderazione@scuoladimodellismo.it
avatar
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da Marini Claudio il Mer 16 Lug 2014 - 12:52

Bene Mario, vedo che sei partito alla grande
Claudio cheers
avatar
Marini Claudio
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da luigi43 il Mer 16 Lug 2014 - 13:38

Continua così che vai forte Luigi
avatar
luigi43
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da marioandreoli il Mer 16 Lug 2014 - 15:37

Caspita ragazzi è una "ola" da stadio!
Grazie, mi è da sprone!
Ciao
Mario
avatar
marioandreoli
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da enzo44 il Mer 16 Lug 2014 - 16:46

ciao Mario
non sono molto portato per il modellismo d'arsenale perchè sono insofferente verso il lavoro ripetitivo, però mi affascina, sopratutto se realizzato da mani scrupolose e competenti, e quindi segurò con interesse
ciao, enzo
avatar
enzo44
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da marioandreoli il Mer 16 Lug 2014 - 17:46

Grazie Enzo, sei troppo buono!
Ciao
Mario
avatar
marioandreoli
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da marioandreoli il Ven 18 Lug 2014 - 10:37

Incollaggio varie parti del quinto 001 AV
Prima di tutto controllo sulla fotocopia che i vari pezzi combacino.
Poi incollo il madiere e i due mezzi madieri e pratico i due canali delle bisce. Staminali e scalmi in seguito uno a babordo, ma uno a tribordo.



Ciao
Mario
avatar
marioandreoli
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da marioandreoli il Sab 19 Lug 2014 - 14:36

Ho impostato i due quinti verso prua



per vedere in primo luogo se sono all'altezza di realizzare qualche cosa di decente in arsenale e in seconda istanza per prendere confidenza con macchine che non avevo mai adoperato. Credo di poter dire che, con qualche difficoltà (e dove è che non ce ne sono! ) e con una serie di adattamenti manuali con limette e raspe, posso cimentarmi ci quest'arte anche se sono una mezza frana.
Adesso vado un po' avanti con i quinti fintanto che non mi arrivano le tavolette di pero ordinate per poter realizzare la chiglia il paramezzale, il dritto di poppa e la ruota di prua. Imposterò il tutto sul cantiere e fatto questo mi fermerò. Devo prima finire il Bohuslan e i 12 Apostoli perché per continuare nell'arte dell'arsenale ho bisogno di tutto il tempo che mi rimane da vivere!
Ciao
Mario
avatar
marioandreoli
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da luigi43 il Sab 19 Lug 2014 - 17:39

Mario ,sta facendo un lavoro egregio buon proseguimento Luigi
avatar
luigi43
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da marioandreoli il Sab 19 Lug 2014 - 17:57

Grazie Luigi!
Ciao
Mario
avatar
marioandreoli
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da Marini Claudio il Sab 19 Lug 2014 - 19:07

Tanto di tempo ne hai, aspettiamo, nel frattempo ti seguimo negli altri cantieri  Very Happy
ciao Claudio  cheers
avatar
Marini Claudio
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da marioandreoli il Dom 20 Lug 2014 - 8:03

Ciao Claudio. Grazie e buona Domenica.

Purtroppo ho problemi con il seghetto DS230/E della Proxxon.
O non son capace a registrarlo oppure non son capace ad adoperarlo.
Non so quante lame ho rotto. Riesco a tagliare alcuni centimetri e poi la lama si rompe.
Sono cinque giorni di tentativi e a questo punto mi sono definitivamente "rotto" e vado a mano. Faccio prima.



Taglio in modo grossolano perché con una mano sola è difficile tenera la direzione e poi rifilo il tutto con la levigatrice a nastro BS/E.
Ciao
Mario
avatar
marioandreoli
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da marioandreoli il Mer 23 Lug 2014 - 17:50

Ho per l'ennesima volta registrato il traforo Proxxon ed ora sembra che vada!
Purtroppo ho un problema. I quinti si imbarcano. Con ogni probabilità la colla che metto per fissare i vari componenti li inumidisce e seccandosi li fa imbarcare.





Ho provveduto a inumidirne uno, ancora da sgrossare, e lo ho posto tra due superfici piane e corredate di un peso. Vedo come viene e poi dovrò correggere i due già quasi rifiniti.



Intanto mi sono arrivate le tavolette di pero da 6 mm così potrò realizzare la chiglia il dritto di poppa e la ruota di prua.
Poi mi fermo e finisco il Bohuslan e i 12 Apostoli.
Ciao
Mario

avatar
marioandreoli
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da marioandreoli il Gio 24 Lug 2014 - 22:06

Niente da fare con seghetto da traforo Proxxon. Ho fatto un centimetro su tavoletta di pero da 6mm e la lama si è spezzata. A questo punto non vorrei fossero le lame. Domani le provo sul traforo a mano!
Ciao
Mario
avatar
marioandreoli
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da jjsimy il Ven 25 Lug 2014 - 8:30

Ciao Mario,
non ho mai provato a tagliare tavole da 6mm mi sono fermato a 5mm e non ho mai avuto problemi, magari è solo una questione di regolazione della tensione della lama, prova a guardar qui http://www.forumscuoladimodellismo.com/t4814-tensione-lame-traforo?highlight=tensione

poi, puoi utilizzare un po' di sapone di marsiglia (la saponetta quadrata) ogni tanto fai scorrere la lama nel sapone (in pratica lo tagli un pochino) questo aiuta a raffreddare ed a lubrificare la lama

_________________
Ciao  Stefano

Non arrenderti mai, perché quando pensi che sia tutto finito, è il momento in cui tutto ha inizio. (Jim Morrison)

Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail moderazione: moderazione@scuoladimodellismo.it
avatar
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da Walter Furlan il Ven 25 Lug 2014 - 11:00

Ciao Mario
Hai controllato la temperatura delle lame rotte? se scaldano troppo sono di materiale scadente e quindi si rompono molto facilmente

_________________

Walter
Un amico è la persona con cui osi essere te stesso (Pam Brown)[/i]

Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail moderazione: moderazione@scuoladimodellismo.it
avatar
Walter Furlan
Moderatore
Moderatore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da marioandreoli il Ven 25 Lug 2014 - 12:28

Ciao ragazzi, grazie per gli interventi. Uso lame Proxxon quindi non sono le lame anche se potevano essere di una partita difettosa. Sono io che non riesco a registrare la macchina. Questa mattina ho dovuto faticare non poco per togliere i residui delle lame dal fermo interno. Potevano pure fare una cosa più comoda? Mah. Ho registrato nuovamente tutto e sono riuscito a tagliare finalmente un pezzo da una tavoletta di pero da 6mm. Speriamo bene!
Ciao
Mario
avatar
marioandreoli
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da marioandreoli il Sab 26 Lug 2014 - 9:45

Primo riscontro sul dritto di poppa prima della levigatura.



Devo inserire ancora gli apostoli.
Ciao
Mario
avatar
marioandreoli
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da marioandreoli il Dom 27 Lug 2014 - 8:31

Per quanto riguarda il seghetto, dopo l'ennesima registrazione, sono riuscito a tagliare diversi pezzi e la lama non si è rotta. Speriamo bene.
Ho incolato gli apostoli sul dritto.



Mi risultano un po' scarsi in alto. Debbo aver sbagliato in qualche cosa.



Ora devo provvedere a creare la battura. Uso la fresatrice Proxxon MF 70 ed ho fatto una prova su uno spezzone da buttare con fresa conica da 2,3 mm.





Non mi sembra male.
Ciao
Mario
avatar
marioandreoli
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da Marini Claudio il Dom 27 Lug 2014 - 9:55

Bene Mario, direi che che le fresate siano ok
Claudio  cheers
avatar
Marini Claudio
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da marioandreoli il Dom 27 Lug 2014 - 10:30

Ciao Claudio, grazie per il riscontro. Ho preso il coraggio a due mani e ho praticato la battura sul dritto dove poi curva e quindi bisogna operare con tutte e due i mandrini sia longitudinale che ortogonale contemporaneamente.



E' la prima volta che mi cimento con questa fresatrice ed a un certo punto mi si è impuntata la fresa e ho provocato un buco.



Non rifaccio tutto di nuovo, tanto poi il buco viene quasi del tutto  coperto dai torelli dalle doghe del fasciame esterno.
Pensavo peggio!|
Ciao
Mario
avatar
marioandreoli
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da cvincenzo54 il Lun 28 Lug 2014 - 7:24

Come primo uso è andato benissimo.
ciao

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da marioandreoli il Lun 28 Lug 2014 - 9:42

Grazie cvincenzo74 !
Fatta la battura sulla semichiglia di poppa.





Devo realizzare anche la battura sulla semichiglia e la ruota di prua, poi le raccordo e le rifinisco.
Non capisco perché gli scassi per i madieri e semimadieri siano stati realizzati su listello a parte.
Non era meglio farli direttamente sulla chiglia?




Impostato la semichiglia di prora. Primo riscontro con il piede di ruota.
Prova di ortogonalità.



e di riscontro sul disegno



Come si può evincere non sono molto bravo a realizzare gli incastri e quindi "baro" un pochino cospargendo di segatura di pero gli interspazi degli incastri durante l'incollaggio.

Ciao
Mario
avatar
marioandreoli
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da marioandreoli il Mar 29 Lug 2014 - 8:11

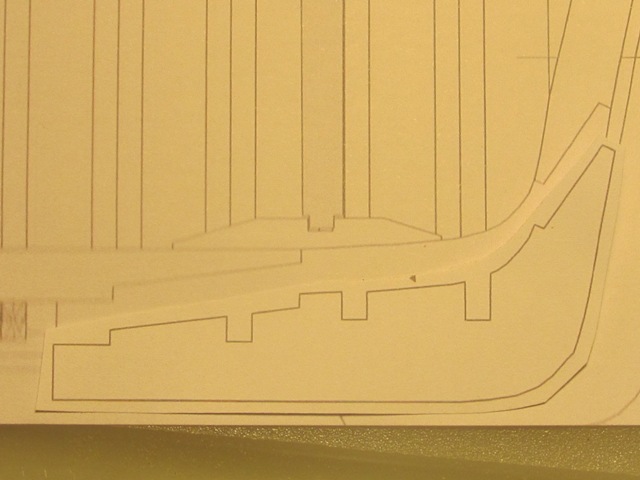

Ho predisposto il prestantino di controruota. C'è qualche cosa che non va. Il disegno presenta uno scasso predisposto solo per i semi madieri.(3 mm vedi le due foto) La prima dovrebbe rappresentare la sezione longitudinale al centro nave, ma il prestantino non presenta la sezione dei madieri e semi madieri.



La seconda rappresenta il confronto con il prestantino da ritagliare che presenta uno scasso da 3 mm e non da 6. Inoltre il paramezzale non copre i madieri a prua se non in parte. Certo che a poppa ci sono quattro mezzi zanconi e a prua 5 mezzi forcacci, ma allora dove vanno a incastrarsi o appoggiare?



Forlani non ha fatto gli scassi previsti da Fissore ne ha fatto altri.



Albatros invece ha fatto quelli previsti ma non si evince se gli scassi sul prestantino siano da 3 o 6 mm.



S'è qualcuno che può spiegarmi l'arcano?
Ciao
Mario
avatar
marioandreoli
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da cvincenzo54 il Mar 29 Lug 2014 - 20:23

Purtroppo non ti posso aiutare, ma posso confermare che sta venendo un bel lavoro.
ciao

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: TARTANA GEMMA (marioandreoli)

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 2 di 3 Precedente  1, 2, 3  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto



Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
