L'Amarante scala 1:30 di Giampiero (giampieroricci)

Pagina 1 di 16 1, 2, 3 ... 8 ... 16  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da giampieroricci il Lun 6 Mag 2013 - 15:58

Nome: L'Amarante
Tipo: Corvetta 12 cannoni
Anno di costruzione: Iniziata nel 2013
Lunghezza reale:
Scala del modello: 1:30
Tipo modello: arsenale
Piano di costruzione: monografia - ANCRE

Qualche tempo fa, incuriosito dalla nuova monografia di Delacroix ed anche dal topic del nostro amico Edo, ho ordinato una copia di questa Corvetta, anche per la possibilità di averne la traduzione in italiano.


Ho iniziato a studiarne un po' i disegni e mi è scattata la voglia di provare a costruirla, anche in attesa della giornata propizia per procedere alla verniciatura della Sezione.
Ho deciso, prima di allestire il suo cantiere, di affrontare una delle lavorazioni più rognose (almeno per me) delle costruzioni in carpenteria: gli scalmi di cubìa.
L'idea di fondo è quella di realizzare l'opera viva in pero e l'opera morta al di sopra del galleggiamento, in ebano per ruota di prua e dritto di poppa.

La scelta della scala, 1:30, l'ho fatta perchè, dai disegni, mi sembrava troppo minuta nella sua scala originale 1:36 (soprattutto passare da una Sezione così grande.....)

Il primo passo è stato quello di costruirmi il caposesto:






avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da cvincenzo54 il Lun 6 Mag 2013 - 16:34

Che bello, un altro bel lavoro da seguire con attenzione.
ciao

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da giampieroricci il Lun 6 Mag 2013 - 17:40

Grazie Vincenzo! Ne approfitto per postare altre cinque immagini.
Il caposesto dopo una prima sgrossatura





Per avere il giusto angolo per i cunei dei vari scalmi mi sono aiutato con una applicazione per Iphone che fa da inclinometro con il quale ho regolato l'angolo della morsa in cui ho inserito una base orientabile per la lavorazione alla fresatrice



Alcuni scalmi hanno la particolarità di una doppia angolatura per accogliere uno scalmo adiacente


avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da Forlani daniel il Lun 6 Mag 2013 - 23:03

Ciao Giampiero, ottimo bello il modello che ti sei scelto, toglimi una curiosità come mai l'ebano, è un legno molto rognoso da lavorare e poi hai tenuto conto delle diversità delle due essenze e cosa ne comporta in termini di torsioni incollate l'una all'altra? comunque ti faccio un grosso in bocca al lupo, ti seguirò molto volentieri.
Un Saluto!!!! Very Happy
avatar
Forlani daniel
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da ErPiotta71 il Lun 6 Mag 2013 - 23:19

Benissimo, ti seguirò passo passo insieme all'amarante di Edo Smile
avatar
ErPiotta71
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da oldboy il Mar 7 Mag 2013 - 0:19

Ciao Giampiero. Non hai ancora cominciato e ho già delle domande...
Il "caposesto" è quello più a poppa degli scalmi di cubia?
E' in un pezzo unico oppure è una tua scelta? ( direi una tua scelta, ma non si sa mai...)
Puoi mettere una foto della base inclinabile che hai attaccato alla morsa? Stavo giusto pensando a come farne una semplice semplice, per le mie piccole esigenze, vedendo la tua potrei trarre ispirazione...
Farai il modello in arsenale?
Quanto verrà lungo, nella scala 1:30?
Per ora basta così... Very Happy
ciao. oldboy
avatar
oldboy
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da giampieroricci il Mar 7 Mag 2013 - 8:13

Ragazzi, sono felice di aver stimolato le vostre curiosità e spero di riuscire a soddisfarle........

La scelta dell'ebano è essenzialmente dettata dalla bellezza intrinseca di questo legno: è vero, è un legno difficile, rognoso, durissimo e allo stesso tempo fragilissimo, tosto a piegarsi, pare pure tossico, ma mi piace davvero tanto, una volta rifinito!

L'incollaggio non è semplice: per l'accostamento delle due essenze diverse è conveniente pensare a qualche tipo di incastro, come poi vi farò vedere.... Spero di riuscire a fare un lavoro discreto...


Per la base inclinabile della fresatrice, non appena vado in laboratorio ti faccio delle foto dettagliate!

Il caposesto è il quinto numero 1, quello su cui poggiano gli scalmi di cubìa; non è affatto un pezzo unico, ma composto come tutti i quinti.... Ovviamente farò il modello seguendo la monografia, quindi in arsenale!

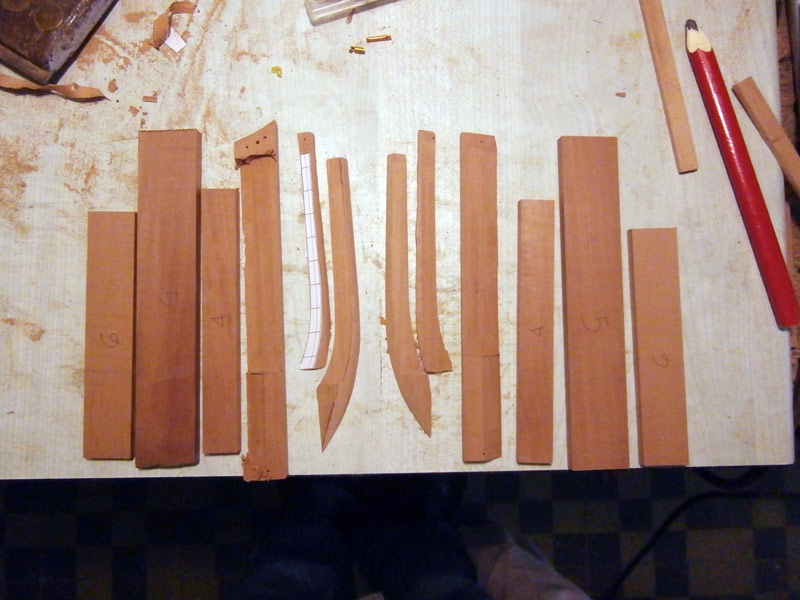

Ecco qua tutti e dodici gli scalmi che andranno a comporre la prua




Per non rischiare di rovinare la ruota di prua durante la lavorazione degli scalmi, mi sono costruito una ruota provvisoria che andrà rimossa quando otterrò le due "conchiglie".


Un primo controllo a secco e successivo incollaggio; ho usato colla alifatica tra gli scalmi mentre normale vinilica tra caposesto e ruota


Dopo una prima sgrossatura esterna


avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da ErPiotta71 il Mar 7 Mag 2013 - 8:20

Nell'ultima immagine, tra il secondo e il terzo da destra mi sembra di vedere una piccola ma lunga fessuretta.
Sarà scartavetrata e quindi scomparirà o ci passerai il miscuglio vinavil-polvere di pero o cosa?
avatar
ErPiotta71
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da giampieroricci il Mar 7 Mag 2013 - 9:14

Come ho scritto in precedenza, dovrò scollare il tutto, per recuperare le due conchiglie e quindi rifinire tutto;
In quelste foto ho solo fatto una semplice sgrossatura.....

Ne approfitto per postare qualche altra immagine:




Vista interna





La ruota di prua, quella definitiva (spero!!)

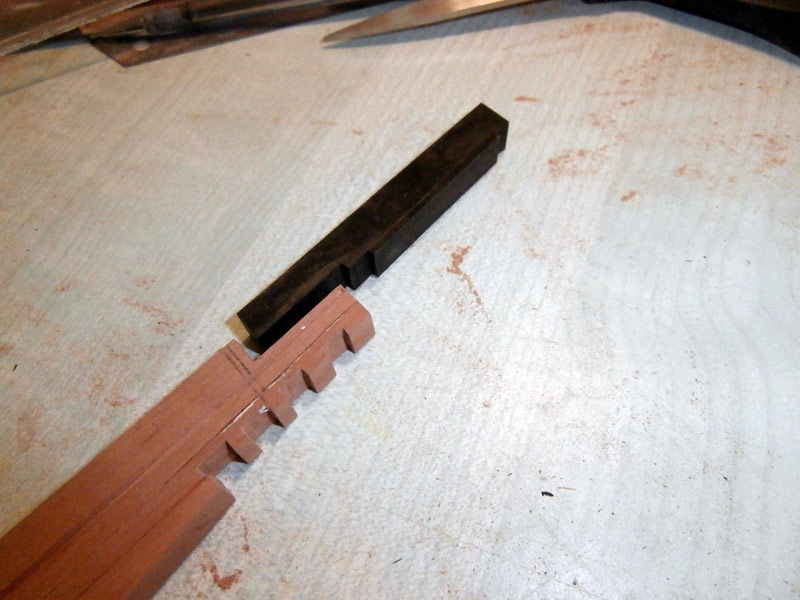

Ho pensato a questo sistema per l'innesto delle due diverse essenze

avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da giampieroricci il Mer 8 Mag 2013 - 10:26

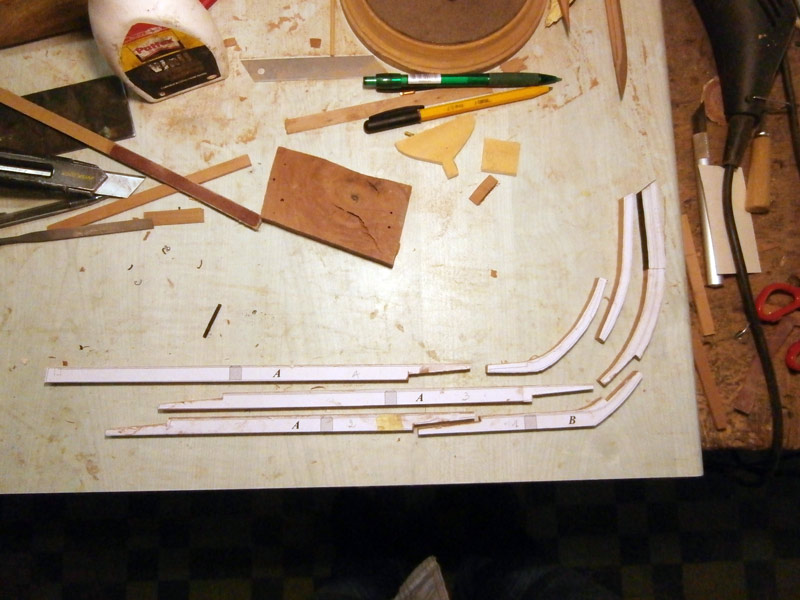

I componenti della chiglia



La battura fatta interamente a mano


avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da Forlani daniel il Mer 8 Mag 2013 - 21:30

Ciao Giampiero, avrei una domanda perché hai utilizzato due diverse colle l'alifatica e la vinilica? l'alifatica l'hai utilizzata per una miglior facilità nello staccare gli scalmi? grazie.
Un Saluto e complimenti hai una bella mano. Very Happy
avatar
Forlani daniel
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da giampieroricci il Gio 9 Mag 2013 - 7:56

Esattamente il contrario, Daniel: la vinilica è più facile da scollare in acqua; per questo l'ho usata per quelle parti che avevo necessità di scollare per sostituire la ruota provvisoria di prua.
Purtroppo durante questa operazione, un po' per la fretta, ho rotto il caposesto che non volevo sostituire........ Very Happy Very Happy

Aggiungo qualche avanzamento:




Le due mortase per l'innesto dello sperone



Fortunatamente le due conchiglie calzavano alla perfezione.... Ho temuto tanto di doverle rifare prima di questo momento!


avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da cvincenzo54 il Gio 9 Mag 2013 - 10:40

Sta venendo un bel lavoro.
ciao

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da giampieroricci il Gio 9 Mag 2013 - 12:47

Grazie Vincenzo!
Ne approfitto per postare qualche altra immagine:









avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da oldboy il Gio 9 Mag 2013 - 13:32

Ciao. Ma di un pò, stai andando molto veloce: salti i pasti o non dormi di notte pensare ? ciao.oldboy
avatar
oldboy
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da Armando54 il Gio 9 Mag 2013 - 20:44

Ciao Giampiero, proprio un bel lavoro e stai andando come un treno.
Se continui così, questo modello lo finisci a tempo di record.
Un saluto.

_________________
Armando


Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail moderazione: moderazione@scuoladimodellismo.it
avatar
Armando54
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da giampieroricci il Gio 9 Mag 2013 - 20:58

Ragazzi, vi disilludo subito: questo è un lavoro di qualche settimana fa.... magari avessi del tempo in più da dedicarci...!!!

Ho iniziato anche l'assemblaggio della poppa, cominciando dal dritto con la sua battura





Anche per il dritto, la parte esterna superiore al galleggiamento l'ho realizzata in ebano con un incastro a palella a filo della battura




avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da giampieroricci il Ven 10 Mag 2013 - 8:47






I quatro gaisoni che compongono l'arcaccia; il secondo è da rifare, non ho considerato il lieve bolzone in quanto funge da appoggio per il tavolato del ponte



I primi due riempitori




Prove di posizionamento dell'arcaccia
avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da giampieroricci il Sab 11 Mag 2013 - 20:59

oldboy ha scritto:
....Puoi mettere una foto della base inclinabile che hai attaccato alla morsa? Stavo giusto pensando a come farne una semplice semplice, per le mie piccole esigenze, vedendo la tua potrei trarre ispirazione...

Come promesso, eccoti le foto della base inclinabile: non è nulla di ché! Un semplice pezzo di un mobile da cucina avanzato a cui, sotto, ho inchiodato un asse che serve per serrarlo nella morsa inclinabile.






avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da giampieroricci il Dom 12 Mag 2013 - 11:18








Ho iniziato uno dei pezzi più complessi dell'architettura navale: il dragante


avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da cvincenzo54 il Dom 12 Mag 2013 - 13:54

Sempre affascinante, questo tipo di costruzione.
ciao

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da oldboy il Dom 12 Mag 2013 - 14:33

Ciao Giampiero. Grazie per l'esatta risposta, ma mi sono accorto di aver fatto la domanda in modo sbagliato Risate . Intendevo che l'inclinabilità fosse della base, mentre era evidente, da quanto avevi scritto, che era solo una base di appoggio. Conclusione: è chiaro che ad essere inclinabile è la morsa, per cui chiedo ora in che tipo di negozio l'hai trovata perchè mi pare sia un prodotto da briko, cioè non professionale, e quindi presumo di prezzo abbordabile. Avevo chioesto il prezzo di una morsa professionale ma ho rinunciato all'acquisto perchè per pagarla avrei dovuto vendere la bici da corsa .
Veniamo all'arsenale: perchè il dragante è un pezzo difficicle da fare? Pensavo che i pezzi difficili fossero il caposesto e gli altri scalmi adiacenti, perchè hanno inclinazioni in ogni verso. ciao. oldboy
avatar
oldboy
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da giampieroricci il Dom 12 Mag 2013 - 18:43

Quella morsa inclinabile, ovviamente, non è professionale: l'ho trovata durante una di quelle fiere dell'informatica che di tanto in tanto ospitano anche attrezzistica per ferramenta; la pagai poco, credo una cinquantina di euro, non di più; non è precisissima, ma mettendola a livello con opportuni adattamenti ed aiutandosi con un inclinometro, il suo sporco lavoro lo fa bene! Very Happy
Il dragante sembra un pezzo facile ma non è così: ha il suo bolzone, a volte una certa curvatura interna, presenta la battura lungo tutto il bordo inferiore per accogliere i corsi di fasciame che terminano sotto lo specchio di poppa, ha delle calette a coda di rondine su cui vi si incastrano gli scalmi della pettiera.
Tutto questo lavoro l'ho eseguito a mano: difficile farsi aiutare da qualche macchinario se non si è espertissimi...!









avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da giampieroricci il Lun 13 Mag 2013 - 7:44

Prove di incastro








avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da oldboy il Lun 13 Mag 2013 - 17:48

Ciao. Direi che si incastrano... Very Happy Very Happy Very Happy
Grazie per le risposte!
ciao. oldboy
avatar
oldboy
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: L'Amarante scala 1:30 di Giampiero (giampieroricci)

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 1 di 16 1, 2, 3 ... 8 ... 16  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto



Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
