La Belle 1684 (onip)

Pagina 11 di 11 Precedente  1, 2, 3 ... 9, 10, 11

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da onip il Lun 3 Feb 2014 - 13:48

Taglio dei bagli nella loro lunghezza, successiva operazione l’incastro a coda di rondine (ovviamente il loro posizionamento definitivo avverrà più avanti solo dopo aver realizzato le strutture interne dello scafo)





continuo a postare piccoli passaggi perché mi piace illudermi che possano essere utili ad altri neofiti, ed anche perché posso correggere più facilmente gli errori che gli altri modellisti rilevano.  Embarassed  Very Happy

avatar
onip
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da cvincenzo54 il Lun 3 Feb 2014 - 14:30

Continua cosi, questo passo passo, è molto interessante.
ciao

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da gino arcuri il Lun 3 Feb 2014 - 20:13

Hai un modo di lavorare che mi piace molto: pulito e preciso. Complimenti

_________________
Già da piccolo ero particolarmente attratto da tutto ciò che raffigurava riproduzioni miniaturizzate;
ma ero principalmente affascinato dalle riproduzioni di barche e di vascelli con i loro cannoni e le loro vele e con tutto quel groviglio di fili di cui non capivo molto e mi chiedevo se era veramente necessario che fossero così tanti.
avatar
gino arcuri
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da onip il Mar 4 Feb 2014 - 20:27

Eseguiti gli incastri a coda di rondine sui bagli,

pensavo si dovessero o potessero fare con le macchine, ma dopo alcune prove mi sono arreso e deciso a farli con taglia balsa e limetta ad ago triangolare,  in effetti dopo alcuni bagli (o quasi) cambia l’inclinazione …….. con il tempo migliorerò ……. non demordo …..  Evil or Very Mad  Twisted Evil



avatar
onip
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da ErPiotta71 il Mer 5 Feb 2014 - 11:18

Noto che 8 bagli fra prua e centro scafo sono più ravvicinati.
Sapete perchè?
avatar
ErPiotta71
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da gigantesco giovanni il Mar 11 Feb 2014 - 20:39

Mi sono rinfrescato il tuo lavoro e lo trovo ben fatto: ti seguo sempre con piacere e mi piace la tua tranquillità quando commenti quello che hai fatto. A proposito di macchine e mani io sono convinto di una cosa: le macchine le costruiscono le mani, quindi le mani sono più importanti delle macchine. Sono con te: continua a fare le code di rondine a mano.
ciao.
giga...

Tornare in alto Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da onip il Mar 11 Feb 2014 - 22:30

Ciao Giovanni, mi piacciono le persone come te che si impegnano,  ma non si prendono  troppo sul serio e sanno ironizzare su tutto, pur essendo il "GENIO DEI GENI" …….. e ……… mi hai fatto venire la voglia di non lasciare in sospeso la pubblicazione di questo cantiere.  Basketball

Bagli della camera del comandante, il risultato dopo alcuni tentativi









Stefano, ho guardato la tavola dei bagli della Belle e mi sembra che gli stessi sono più distanti tra loro dove c'è il passaggio degli alberi e la struttura del pozzo delle trombe per le pompe di sentina, e quindi a prua per l'albero di trinchetto ed al centro per l'albero maestro ed il pozzo, e risultano più ravvicinati nelle zone delle cannoniere, mi sono dato questa spiegazione.  scratch

Pino
avatar
onip
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da ErPiotta71 il Mar 11 Feb 2014 - 23:17

Quindi il motivo (in generale) era per far passare qualcosa tra i bagli.
Bene, grazie del chiariment. Grazie
avatar
ErPiotta71
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da onip il Gio 13 Feb 2014 - 18:38

Avanzamento,

tracciatura per gli scassi dei barrocci, eseguiti gli scassi per i barrocci, per i boccaporti e le mastre, mentre gli incastri per i trincarini sono solo disegnati, un lavoro che richiede molta attenzione nel segnare i vari punti sui bagli











Pino
avatar
onip
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da onip il Dom 16 Feb 2014 - 18:13

Avanzamento.

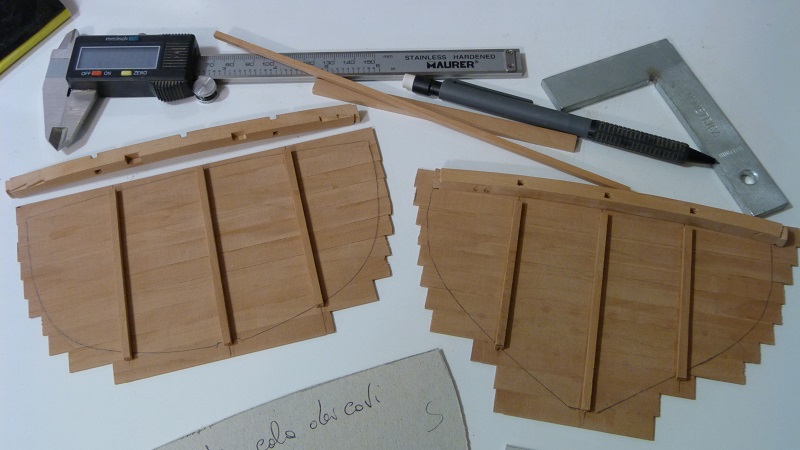

Paratie del pozzo dei cavi e della stiva di poppa, la prima è posizionata sotto il baglio, la seconda appoggiata al relativo baglio









avatar
onip
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da gigantesco giovanni il Dom 16 Feb 2014 - 19:17

Tanto per cambiare, complimenti. Comunque piripì piripò piripù... i barrocci... i trincarini... si va bhé ma gli scassi come li hai fatti? sempre con il tagliabalsa? Li vedo precisi. Sei mica un mago?
Sapessi poi come t'invidio per quei bagli belli, tutti d'un pezzo, senza tutte quelle rotture di scatole di palelle e incastri che facevano gli inglesi. I francesi mi stanno sui gobbioni (pesce buono per fare le zuppette) per la loro spocchia, ma gli inglesi li odio per la loro perfidia.
Buon lavoro.
giga...

Tornare in alto Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da onip il Dom 16 Feb 2014 - 20:26

Ciao Giga,

solo gli incastri a coda di rondine ho fatto a mano, mentre gli altri scassi li ho fatti con la fresatrice, compresi i fori per i barrocci con una punta da tre mm., foro reso poi quadrato con un piccolo cacciavite adattato per l’occasione, mi dispiace non aver fatto foto delle lavorazioni come in altre occasioni. drunken

Per il baglio fatto in un unico pezzo, sappi che la Belle è un piccolo bastimento della stessa misura della Santa Maria, per intenderci, per cui i bagli potevano essere in un unico pezzo, mentre per  la Victory era certamente necessario ricorrere a più elementi con incastri a palella singoli o doppi, e comunque l’architettura navale francese, è come dici, meno complicata di quella inglese.  scratch

…….. mi sono scelto un lavoro facile ……… buon lavoro …… Basketball
avatar
onip
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da onip il Lun 17 Feb 2014 - 20:44

Avanzamento.
Paratia della gran cala con l’apertura di accesso al pozzo delle trombe per l’ispezione (pezzo da pulire e rifinire e pozzo delle trombe da fare)









sapevo di questo particolare costruttivo perché presente in questa forma in altri cantieri, è un particolare che si nota con molta difficoltà sul pdc dove non c’è nulla rispetto all’apertura se non il particolare della tavola 11 dove il cambiamento di colore della paratia (frecce rossa e verde) ne indica l’apertura, non l’avrei notata se non fosse stato per gli altri cantieri, peraltro l’apertura è indicata a contatto con il baglio e non vi è traccia dello sportello  drunken  scratch     peraltro il puntello è davanti all’apertura nella sua mezzeria, il maniglione passa di sotto

avatar
onip
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da onip il Mar 18 Feb 2014 - 18:10

Avanzamento.

Arcitromba o Pozzo delle trombe, il lato del pozzo dalla parte della fiancata destra del modello, che non sarà fasciato, è stato lasciato aperto per consentire di osservare le pompe di sentina










avatar
onip
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da Marini Claudio il Mer 19 Feb 2014 - 8:05

Sempre più bella e interessante.
Claudio  cheers
avatar
Marini Claudio
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da onip il Mer 19 Feb 2014 - 9:31

Grazie Claudio,

è tutto merito della bellezza della carpenteria ….. che appassiona, quella sana passione che non è ostentazione e ti fa accettare anche le tante imperfezioni ..... naturalmente …… non tali da impedire le fasi successive della costruzione ….. passione e bravura che trovo nei tuoi lavori che seguo in ……. incognito Fischiando

Un saluto
avatar
onip
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da enzo44 il Mer 19 Feb 2014 - 16:27

bello studio dei dettagli, molto interessante e il risultato è bellissimo
ciao, enzo
avatar
enzo44
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da cvincenzo54 il Gio 20 Feb 2014 - 9:56

Complimenti stai dimostrando come con pochissima attrezzatura ma tanta passione cosa si può fare.
ciao

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da gino arcuri il Ven 2 Mag 2014 - 11:38

Ciao Pino, è da un po che non ti si legge; successo qualcosa?
Mi sono ricordato di te avendo trovato, per caso, nel mio girovagare in rete qualcosa di estremamente interessante su
"La Belle"
Dai un'occhiatina qui:
http://tangencypress.com/essay/1/page/i.html
Buona lettura ed approfondimenti sul bel lavoro che stai realizzando. Gino


_________________
Già da piccolo ero particolarmente attratto da tutto ciò che raffigurava riproduzioni miniaturizzate;
ma ero principalmente affascinato dalle riproduzioni di barche e di vascelli con i loro cannoni e le loro vele e con tutto quel groviglio di fili di cui non capivo molto e mi chiedevo se era veramente necessario che fossero così tanti.
avatar
gino arcuri
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: La Belle 1684 (onip)

Messaggio Da grisuzone il Ven 2 Mag 2014 - 14:16

spettacolare questo "trattato " su La belle....peccato sia in inglese....magari ci fosse qualche volontario che volesse fare la traduzione...ho provato a dare una lettura con il traduttore di Google...meglio che niente...
