Clinker Dinghy 12' (vittorio maturanza)

Pagina 1 di 2 1, 2  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da vittorio maturanza il Mar 18 Dic 2012 - 19:50

Ho intenzione di aprire un nuovo cantiere nel 2013.

Nome : lancia clinker 12' (dinghy 12')
Anno di costruzione : 2013
Lunghezza reale : 36,6 cm
Scala del modello : 1 a 10
Tipo modello: autocostruito
Piano di costruzione : tipo Cockshott

Pensavo al dinghy 12'. Ho chiesto i piani all'associazione italiana Dinghy e
mi hanno chiesto 100 euro per una licenza .
E' possibile tramite il ns foro ottenere i piani ad un prezzo piu' abbordabile?

salutoni
Vittorio M.

vittorio maturanza
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da Maruzzella il Mar 18 Dic 2012 - 20:15

Ciao Vittorio non vedo modo migliore di iniziare il nuovo anno che aprire un nuovo cantiere. Hai provato a dare un'occhio qui:
http://www.velaverbano.it/flotta_dinghy/documenti/legni/Dinghy_legno_misure.pdf
Giusto per avere più informazioni Wink
Buone feste a te e famiglia
nat002
avatar
Maruzzella
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da vittorio maturanza il Mer 19 Dic 2012 - 7:15

Ciao Maruzzella,
Il sito da te segnalato l'avevo gia' in parte scaricato, ma in realta' fa riferimento a disegni non riportati per la forma dello specchio di poppa,linee d'acqua , forma delle sezioni e altro , per cui e' insufficiente.

Grazie comunque della tua collaborazione .

In attesa di altre segnalazioni, ti auguro buone feste natalizie .

Salutoni

Vittorio

vittorio maturanza
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da vittorio maturanza il Sab 19 Gen 2013 - 16:50

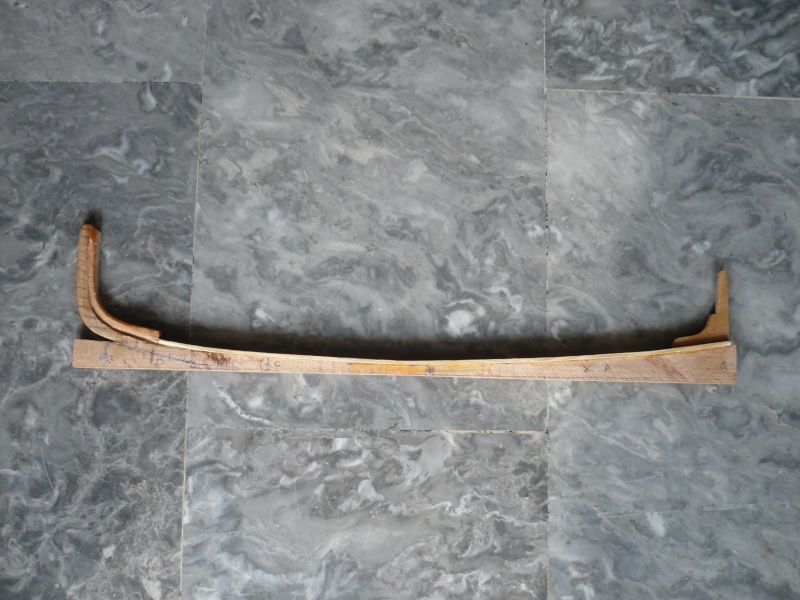

Da una ricerca fatta su web, ho appurato che in realta' il dinghy 12' e' una barca monotipo con tolleranze molto ristrette sia per le misure che per i materiali, e per di piu' sono senza piani costruttivi ,per cui ridimensiono le mie pretese e piu' propriamente costruiro'un modellino di barca clinker di 12 piedi.


Invio stato dell'arte

Salutoni

Vittorio M.

vittorio maturanza
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da vittorio maturanza il Gio 24 Gen 2013 - 15:34

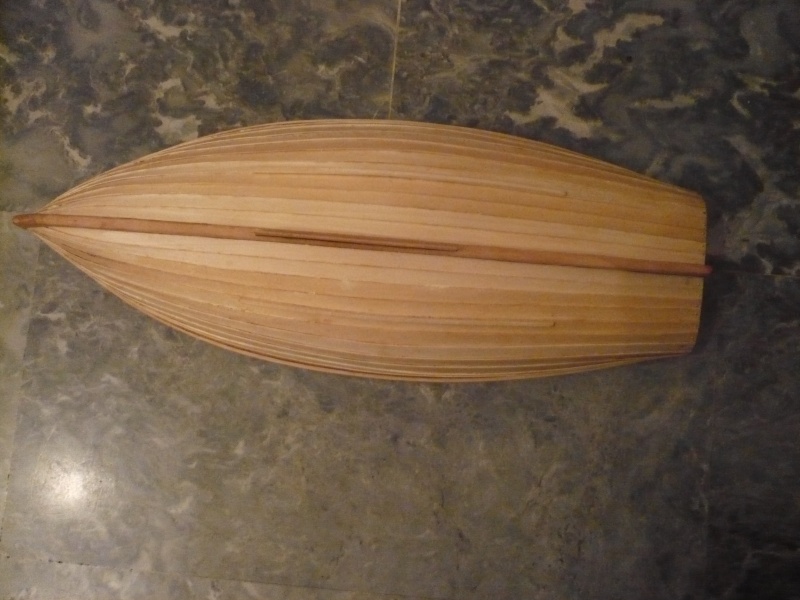

I lavori sul clinker 12' (Dinghy) sono andati avanti.
Ho finito lo scafo, incontrando meno difficolta' del previsto, ma adesso,
senza piani , ho problemi a definire dimensioni dell'albero, boma, pennola.
Chiedo l'aiuto degli esperti del forum.
Intanto allego le foto del modellino allo stato.
Salutoni
Vittorio M.









vittorio maturanza
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da enrico pilani il Gio 24 Gen 2013 - 16:35

ciao Vittorio
la pagina relativa al dinghy del Corsico
ciao ENRICO
avatar
enrico pilani
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da vittorio maturanza il Gio 24 Gen 2013 - 18:03

Ciao Enrico ,
Ho letto l'articolo che mi hai inviato ,e ti ringrazio , ma non trovo informazioni relative alle dimensioni dell'alberatura che e'il problema
del momento.

Salutoni
Vittorio

vittorio maturanza
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da enrico pilani il Gio 24 Gen 2013 - 22:47

ciao
in assenza di altro si possono ricavare dal piano velico x proporzione con lo scafo di cui si ha la misura
ciao ENRICO
avatar
enrico pilani
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da vittorio maturanza il Ven 25 Gen 2013 - 7:17

Il modellino che sto costruendo voleva essere un omaggio a Cockshott,
nel centenario della presentazione del suo dinghy 12'.

In realta' alla fine e' solo una libera interpretazione del dinghy classico, ma vorrei comunque non discostarmi da esso per quanto possibile ed
essere il piu' vicino possibile al modello tipo.

un idea per quanto riguarda le dimensioni dell'alberatura sarebbero:

- albero : altezza 330-340 mm , diametro 10mm (modellino e' 370 mm)
- boma : rastremato alle estremita' con diam max 8mm ->6mm, lungo344-345 mm
- pennola : lunghezza 280-290 mm, diametro 6 mm.

Salutoni

vittorio M.

Vittorio M

vittorio maturanza
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da mozzo il Ven 25 Gen 2013 - 8:05

Buongiorno alla ciurma , Ciao Vittorio , queste foto le ho reperite in rete dal sito dinghy 12'




mozzo
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da vittorio maturanza il Dom 27 Gen 2013 - 8:52

Hi mozzo,
Ho risposto al tuo messaggio privato per la mia e-mail, ma non ho avuto nessun riscontro.

Fammi sapere se hai ricevuto la mia mail o devo rispedirla.

Grazie in anticipo

Salutoni

Vittorio M

vittorio maturanza
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da vittorio maturanza il Sab 9 Feb 2013 - 13:09

Salve a tutti gli internauti del forum,
Il lavori sul dinghy procedono, ho sistemato la cassa della deriva , adesso
mi tocca inventare la velatura .
Allego lo stato dei lavori. Tutti i suggerimenti/commenti sono bene accetti.
Salutoni
Vittorio M.





vittorio maturanza
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da Maruzzella il Sab 9 Feb 2013 - 17:45

Buon pomeriggio Vittorio, prima di tutto complimenti per come stai affrontando questo cantiere, mi piace moltissimo. Poi volevo avvisarti che alcuni giorni or sono ti ho inviato via MP la scheda di inizio lavori. Saresti così gentile da compilarla e ritornarmela compilata cosi che io possa metterla nel primo post? Ti ringrazio per la cortesia e ti auguro buon modellismo.
avatar
Maruzzella
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da vittorio maturanza il Mer 13 Feb 2013 - 10:01

Salve a tutti i foronauti
Il lavoro sul dinghy procede e sono passato alla ferramenta : archetto di poppa , lande, cerniere del timone non ancora montate .

Allego foto.
Salutoni
Vittorio M.





vittorio maturanza
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da brggpl il Mer 13 Feb 2013 - 20:58

ciao vittorio
ma ne hai fatti due? mi sembra che stia venendo bene!
vedo i braccioli del banco centrale diversi da quelli a prua. c'è un motivo?
se puoi metti qualche foto più ravvicinata, ne vale la pena.
saluti Ciao
avatar
brggpl
Responsabile glossario sostenitore
Responsabile glossario sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da vittorio maturanza il Gio 14 Feb 2013 - 8:27

Ciao gianP.
il motivo per la diversa disposizione dei braccioli e' duplice:
quelli di poppa sono ravvicinati per lasciare spazio alla posa del sedile di
poppa non ancora fissato e per farli appoggiare all'ordinata.
A prua non avevo il problema dello spazio, ma solo quello dell'appoggio.

Il modellino e' molto delicato per i ridotti spessori e quindi occora incollare
i pezzi in piu' punti per dare una certa stabilita'.
I modellini in cantieri in effetti sono 4.

Sul primo modellino avendo usato listelli da 1 mm ho fatto lo smusso su
ambo i lembi a contatto per fare la sporgenza dei corsi piu' verosimilmente
vicino al reale, dal secondo in poi invece ho fatto lo smusso su solo lato
del corso sottrostante e ho usato la ruota di piu' a strati sovrapposti.

Il problema piu' grosso affrontato sino adesso e' stata la ferramenta tutto
da tornire e saldare ( stagno e/o castolin) perche' non reperibile presso fornitori di modellismo.
Salutoni
Vittorio M.


vittorio maturanza
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da vittorio maturanza il Lun 18 Feb 2013 - 14:32

saluto ai foronauti
Il clinker 12' e' finito almeno per quanto riguarda lo scafo , ferramenta e pagliuolo.
Mi rimane da fare la vela, il timone e l'invaso e la verniciatura.
Allego le foto dello stato.
Salutoni
Vittorio M.









vittorio maturanza
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da giovannino il Lun 18 Feb 2013 - 18:54

lo trovo molto bello complimenti Vittorio, il livello in questo forum si alza sempre di più......aspetto la vela Giovannino
avatar
giovannino
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da cvincenzo54 il Lun 18 Feb 2013 - 22:05

bel lavoro poi fotagrafato sul divano (credo)da l'impressione di vederlo in mare.
Ciao

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da Maruzzella il Mar 19 Feb 2013 - 18:15

Buona sera Vittorio, hai fatto proprio un gran bel lavoro, complimenti. Poi le barche da pesca e da lavoro sono quelle che preferisco. Toglimi una curiosità, le vele le farai spiegate, o pensi di farci un piccolo diorama con la barca in secca?
Ti ringrazio e ti auguro buon modellismo
avatar
Maruzzella
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da vittorio maturanza il Mar 19 Feb 2013 - 19:00

Ciao a tutti,
per la vela sto aspettando che mia mogle mi conceda un po del suo tempo
per la cucitura .
Ho trovato un pezzo di stoffa bianca e gialla (bandiera papalina) che
potrebbe andare , anche se non e' proprio il max.

Ho preparato albero, boma e pennola.

Sono indeciso se mettere la carrucola a calcese in cima all'albero o fare
semplicemente un foro e mettere un bozzello per issare la pennola .

L'albero e' in abete /pino ed in cima e' 5 mm di diam. La carrucola inserita nell'albero indebolirebbe la sturttura .

Cosa mi consigliano gli esperti ?

salutoni
Vittorio M.

vittorio maturanza
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da Maruzzella il Mar 19 Feb 2013 - 19:07

Ciao Vittorio, se l'albero è in pino, ho paura che resista ben poco. Il pino è molto molto tenero come essenza. Se è in abete è un tantino meglio ma anche questa essenza non è il massimo per piccoli spessori. Perché non prendi al Brico un tondino in faggio? Costa pochissimo e lo lavori molto bene.
Un abbraccio
avatar
Maruzzella
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da vittorio maturanza il Mer 20 Feb 2013 - 8:36

Ho gia' il tondino in faggio da 8 mm da rastremare , ma non l'ho usato perche' i lavori trovati sul dinghy ne escludono l'uso perche' pesante .

Non ho ancora deciso per l'invaso e se quello che faro' reggera' la vela
spiegata e l'albero in faggio lo faro' almeno su uno dei 4 modellini che ho
in cantiere.

Salutoni

Vittorio M.

vittorio maturanza
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da Maruzzella il Mer 20 Feb 2013 - 8:49

Scusami Vittorio, e' vero quanto dici se il tuo modello fosse dinamico. Ma essendo un modello statico non capisco che problema creerebbe l'uso di un tondino di faggio piuttosto che uno di pino.
Ti ringrazio e ti auguro buona continuazione
avatar
Maruzzella
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da brggpl il Mer 20 Feb 2013 - 9:00

ciao vittorio
sul web ci sono tante foto del dighy, ma non riesco a vedere bene il dettaglio della drizza della pennola.

sono curioso di vedere come risolverai il dettaglio.
comunque complimenti e buon proseguimento. Ciao
avatar
brggpl
Responsabile glossario sostenitore
Responsabile glossario sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Clinker Dinghy 12' (vittorio maturanza)

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 1 di 2 1, 2  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto



Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
