Caravella PINTA (nazacri)

Pagina 4 di 7 Precedente  1, 2, 3, 4, 5, 6, 7  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da minnicedda il Mer 26 Dic 2012 - 15:08

Ottimo lavoro...complimenti Babbo
avatar
minnicedda
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da gioca il Gio 27 Dic 2012 - 0:56

ciao
Nazario, dimmi se ne hai voglia, come hai fatto a fare l'argano, con che strumenti e che legni hai usato.
santa
avatar
gioca
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Costruzione argano per gomene

Messaggio Da nazacri il Gio 27 Dic 2012 - 10:39

Ciao Giorgio, rispondo sul Forum così il procedimento può essere utile a chiunque, anche se ho poco da insegnare.
Mi scuso se i miei termini non sono marinareschi, ma li imparo un poco per volta.
Nella foto allegata ho inserito un minimo di istruzioni che ripeto sperando di chiarirmi.
Con l'Autocad mi sono disegnato le sagome dei supporti laterali e le ho incollate col biadesivo su un pezzo di nocino, va bene qualsiasi legno massello che gli assomigli, e li ho ritagliati col traforo. Poi un foro da 5mm dove indicato per perno centrale. Per la parte centrale go usato un tondo da 12mm che ho prima forato da 5mm sul suo asse, per evitare che si rompesse, poi ho fatto 6 fori per i piolini diam 2mm a circa 4mm dalla base e successivamente tagliato a 8mm totali.
Per centrari i fori a 60° ho usato la dima che vedi con 6 tagli (inizialmente pensavo di fare un pezzo centrale con 6 tagli e incollargli poi 2 cerchi esterni per chiusura, ma era scomodo da fare). I piolini sono in tondo da 2mm, lunghi quanto basta a tuo piacere. I perni per avvolgimento gomene sono in tondo da 12 mm con foro da 5mm e tornitura esterna. La tornitura puoi farla con un trapano che funge da tornio e una piccola lima autocostruita con carta abrasiva incollata su un listello 2x4mm. Si lavora facilmente, ho usato legno tenero che avevo in casa, credo sia tiglio. Il perno centrale è in tondo diam. 5mm lungo quanto basta. Il montaggio lo vedi da solo, non comporta problemi.
Allego dima in scala 1:1 (basta stamparla) dei supporti laterali.
Ciao, Nazario



avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da Armando54 il Gio 27 Dic 2012 - 11:48

Ciao Nazario, ma i tamburi dell'argano li hai sagomati solo con trapano e lima ?
mi sembrano fatti con il tornio.

_________________
Armando


Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail moderazione: moderazione@scuoladimodellismo.it
avatar
Armando54
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Raspe ad ago CORRADI

Messaggio Da nazacri il Gio 27 Dic 2012 - 12:59

Questi sono torniti, ma normalmente li faccio, e si riesce a fare bene anche con trapano e lima, a volte uso delle raspette Corradi favolose, ma quando voglio fare il fine incollo con biadesivo delle carte abrasive su piccoli listelli di noce e si lavora bene. Ho approfittato di una amico col tornietto, io non ce l'ho ma spero di comprarlo se i nostri politici non ci tolgono anche le mutande.


Ultima modifica di nazacri il Gio 27 Dic 2012 - 15:11, modificato 1 volta
avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da Armando54 il Gio 27 Dic 2012 - 13:50

Grazie Nazario, anche per le dritte, a proposito di raspette, nei vari Brico che ci sono dalle mie parti non sono riuscito a trovarle, trovo solo limette che ho già, le tue le hai trovate in qualche negozio o via Internet ??
Secondo quanto hanno detto poco fa al telegiornale, sembra che le nostre mutande siano già in mano dei politici Sad
Ciao.

_________________
Armando


Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail moderazione: moderazione@scuoladimodellismo.it
avatar
Armando54
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da cvincenzo54 il Gio 27 Dic 2012 - 14:11

Si in effetti le anno già sfilate.
BUON ANNO

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da nazacri il Gio 27 Dic 2012 - 15:15

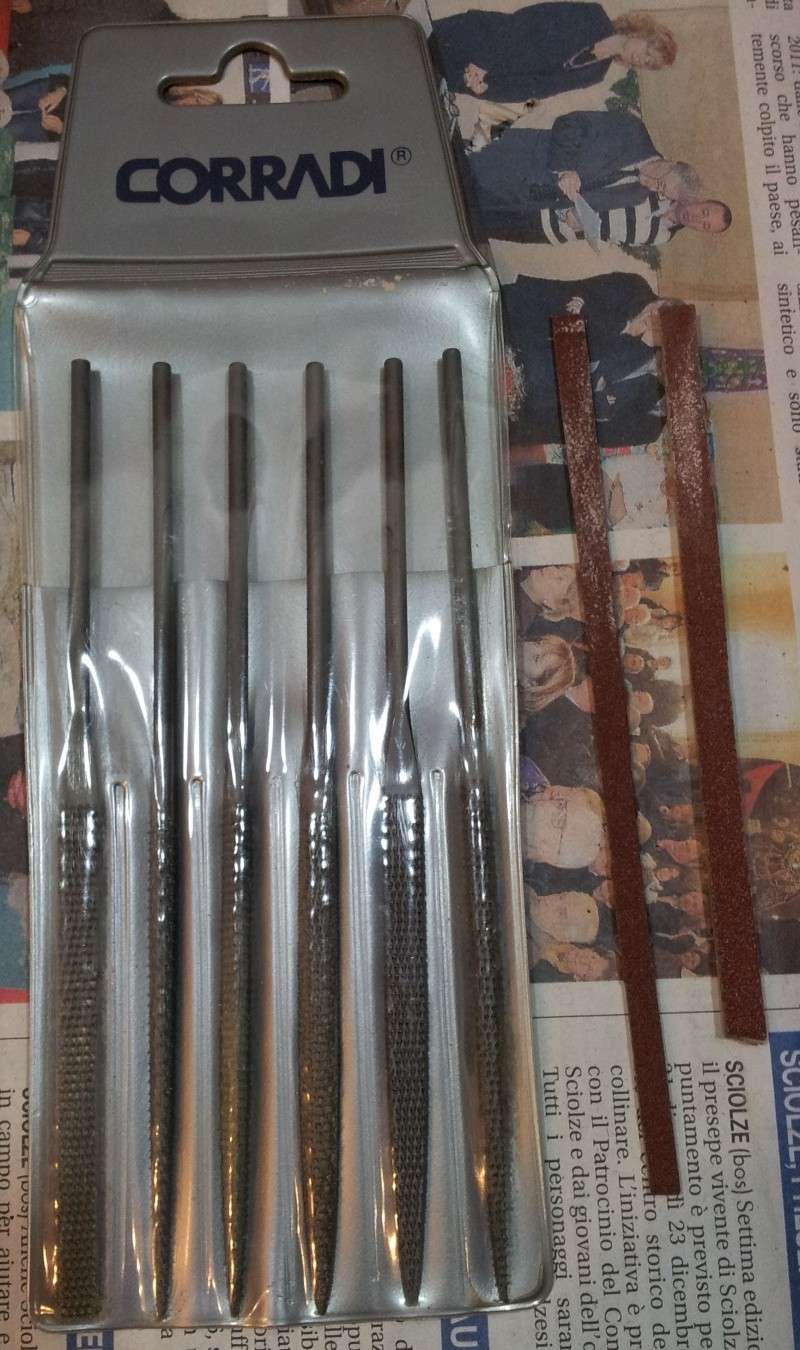

Nel chiedere scusa per il lapsus, invio foto delle RASPE CORRADI, che sono davvero strepitose. A me le ha comprate un amico in terronia (la mia terra di origine) e le ho pagate molto meno che a Torino, ma si trovano nelle buone ferramenta al costo di 30€ e più.
Le ho viste anche da Amati, sono di un'altra marca ma ottime anche quelle e costano circa 7€ l'una.
Metto il link della Corradi, sperando di non fare cosa scorretta, nel qual caso vi prego di correggere ed eliminare il link

http://www.corradi.com/it/prodotti.php?cid=3

avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da giancarlo 60 il Gio 27 Dic 2012 - 15:29

Ciao Nazacri davvero eccellenti le raspine dalle mie parti non se ne trovano fatte così ,ne hò delle vecchie che le conservo come oracoli ,ma la orradi che tu sappia vende anche via internet ? Grazie e buon lavoro Giancarlo Complimenti per l'arganno è venuto bene .
avatar
giancarlo 60
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da nazacri il Gio 27 Dic 2012 - 18:30

Onestamente non lo so, ma basta una telefonata per saperlo. Io ho provato adesso, ma credo che siano chiusi per ferie.
avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da giancarlo 60 il Gio 27 Dic 2012 - 18:40

Gentilissimo ,passate le feste proverò senzaltro grzie mille . Giancarlo
avatar
giancarlo 60
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

TAVOLATO PONTE PRINCIPALE

Messaggio Da nazacri il Gio 27 Dic 2012 - 20:35

Ho ripreso i lavori, ero rimasto al rivestimento dei ponti.
Questo è il ponte principale completato, realizzato come si dice in gergo
"a tolda di ponte".


avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Rivestimento ponte superiore

Messaggio Da nazacri il Sab 5 Gen 2013 - 20:06

Ripreso a lavorare sulla Pinta, finalmente sto finendo il rivestimento del ponte superiore. Una piccola anticipazione fotografica.





avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da cvincenzo54 il Sab 5 Gen 2013 - 21:51

Ciao un lavoro molto preciso complimenti.
ciao

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da nazacri il Sab 5 Gen 2013 - 23:44

Grazie Vincenzo, sei sempre molto generoso con me e apprezzo il tuo incoraggiamento. Ti saluto con piacere, nazario
avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

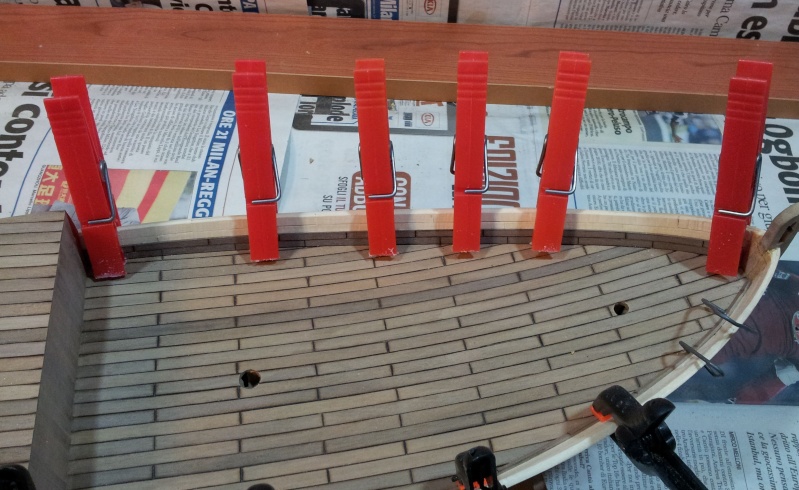

Rivestimento ponti e murate

Messaggio Da nazacri il Gio 10 Gen 2013 - 19:38

Vedo che nel Forum si muove poca roba, è mai possibile?
Vi posto il mio avanzamento, il completamento dei ponti e delle murate.
Saluti e riprendiamo a lavorare
nazario









avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da giancarlo 60 il Gio 10 Gen 2013 - 19:41

Ciao Nazario abbiamo ancora i panettoni da mandar giù ed è per quello che si lavora poco complimenti invece per la Pinta vedo che i lavori procedono bene . Buon lavoro Giancarlo
avatar
giancarlo 60
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Rivestimento poppa

Messaggio Da nazacri il Gio 10 Gen 2013 - 20:08

Sai Giancarlo, i panettoni quest'anno erano particolarmente buoni, ne ho mangiati molti perché me li sono andati a comprare in fabbrica, strapagandoli ma buonissimi. Non dico la marca perché non vorrei dire che la Gilber fa un buon panettone. Ops, mi è scappato.
Posto anche il rivestimento della poppa, rigorosamente a spina di pesce come chiede la Mantua e come piace a me.
Buona digestione anche a me, ne ho mangiato molto e di gusto.
nazario





avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da Armando54 il Gio 10 Gen 2013 - 20:16

Ciao Nazario, ti sta venendo proprio un bel lavoro, ti seguo con interesse, anche se in silenzio.
Un saluto.

_________________
Armando


Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail moderazione: moderazione@scuoladimodellismo.it
avatar
Armando54
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da Ospite il Ven 11 Gen 2013 - 8:29

Ciao Nazario...vorrei chiederti una cosa, come hai realizzato la calafatura?

So che stai seguendo dei piani della Amati ma...il corso dei ponti non è forse troppo corto?....idem per le murate?....
Un saluto Wink

Ospite
Ospite


Tornare in alto Andare in basso

Calafature e corso dei ponti

Messaggio Da nazacri il Ven 11 Gen 2013 - 10:19

Ciao Andrea, la calafatura l'ho fatta semplicemente con della garza per fasciature, appoggiata sullo scafo, e dopo l'ho imbevuta col pennello con vinavil diluito al 50%. La garza viene appoggiata a secco, e dopo il vinavil si deposita da solo tra le fessure e rende il tutto molto rigido. Allego una foto.



Per il corso dei ponti, credo di interpretare che voglia dire il passo delle tavole, ho seguito un poco il sistema della Mantua, anche se ho volutamente ridotto la lunghezza per far risaltare maggiormente il disegno del tavolato, sia dei ponti che delle murate. Non sono un esperto e certe cose cerco di ragionarle in senso pratico, ho fatto dei listelli da 5mm lunghi 60mm che corrispondono a tavole di 25cm lunghe 3metri, mi sembra una misura ragionevole per barche di quelle dimensioni. Per le murate ho usato un passo inferiore, 3mm x 30mm e ho cambiato schema. Ma non vorrei scatenare un ridda di ragionamenti che mi metterebbero in confusione, ho usato un mio criterio e visivamente mi soddisfa.
Ciao, nazario
avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da Ospite il Ven 11 Gen 2013 - 14:16

..hemmm...per cafalatura intendevo la "fuga" tra i corsi del ponte Wink ...non il discorso della garza...

Per le murate tranquillo...non voglio metterti in confusione, solo che mi sembravano corsi troppo fitti e spesso (io per primo) si tende involontariamente a posare ad esempio un ponte come se fosse un normale pavimento con delle geometrie molto regolari...tutto qui...
Deve piacere assolutamente a te Nazario,è il tuo lavoro... Wink ..ci mancherebbe.

Un saluto

Ospite
Ospite


Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da nazacri il Ven 11 Gen 2013 - 19:57

Scusami la confusione Andrea, ma spesso vedo che nel forum ricorrono termini quasi simili che spesso interpreto male Embarassed e mi mettono in imbarazzo. Di solito guardo nel dizionario dei termini marinareschi, ma in questo caso mi sono fatto fregare come un pollo. Forse non era cosi il tavolato, ho guardato la Santa Maria della Mantua che ho in casa e ho cercato di copiare. Sui piani che ho io non chiede nessun tavolato a pezzi, quindi mi sono inventato una cosa che mi piacesse e che avesse una logica meccanica. E se fosse davvero stato davvero cosi nella Pinta????
Non credo ma se mi avessero chiamato a farne il progetto l'avrei realizzato cosi. Scusami, cerco di sdrammatizzare e battendo la capoccia imparerò. Ma tutti questi termini chissà quando riuscirò a memorizzarli Sad
Un saluto da Nazario
avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Bacino di carenaggio (trabiccolo per fasciame)

Messaggio Da nazacri il Mer 16 Gen 2013 - 20:57

Per il rivestimento esterno io ho trovato comodo, già da un lavoro precedente, costruirmi un telaietto, una specie di bacino di carenaggio, per poter posizionare il modello nella miglior condizione per essere listellata. Sono scelte, io la trovo comoda ma non obbligatoria.
Ecco il lavoro di preparazione.

Copiando al contrario la sagoma della chiglia, ho tracciato la sagoma del ponte principale



Ho ritagliato il tutto e inserito due tondini che si vanno ad inserire nei fori degli alberi, per una corretta posizione



Questa è la sagoma che ho ottenuto



Ecco la sagoma posizionata sullo scafo del modello



Ecco il bacino di carenaggio, ribaltabile in ogni posizione, che con l'aiuto di un piccolo leggio regolabile (ce l'avevo in casa) permette di posizionare lo scafo nelle condizioni ideali

avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da cvincenzo54 il Mer 16 Gen 2013 - 21:13

Molto ingegnoso, complimenti.
ciao

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)
