Caravella PINTA (nazacri)

Pagina 1 di 7 1, 2, 3, 4, 5, 6, 7  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Caravella PINTA (nazacri)

Messaggio Da nazacri il Ven 26 Ott 2012 - 22:44

Nome: Pinta
Tipo: Caravella a vele quadre
Anno di costruzione: 1492
Lunghezza reale: 29 metri
Scala modello: 1:50 (il modello è lungo 585 mm)
Tipo di modello: Autocostruito
Piano di costruzione: su piani Amati scala 1:65 riportati in scala 1:50

Apro questo nuovo cantiere dopo la costruzione della Santa Maria con scatola di montaggio.
L'intento è quello di realizzare qualcosa di mio, con l'ausilio di piani di lavoro e tanta fantasia supportata dalle informazioni che ci sono sia sul forum che sulla rete web.
Sto usando i piani della Amati, che sono però in scala 1:65 e li ho riportati in scala 1:50 per uniformarni alla realizzazione precedente.
Non credo di aver inventato nulla, quindi credo di aver usato un sistema comune a molti, ho cioè ritagliato tutte le dime delle ordinate e, usando del biadesivo, le ho incollate su una tavola da 5mm recuperata, impiallacciata ma di materiale davvero buono.

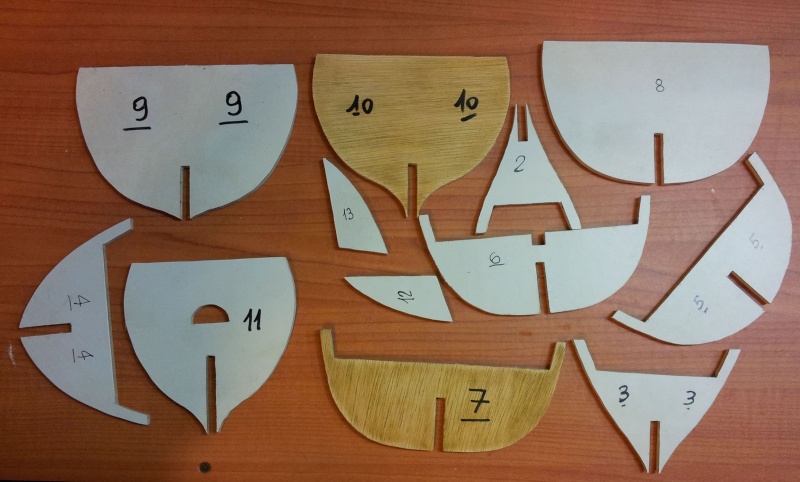

Ho quindi traforato le ordinate.
Per la chiglia ho preferito usare un listello massello di 100x1000x5mm di spessore, in modo da ottenere un qualcosa di più consistente e gradevole. Ho dovuto fare una giunzione, perché la parte alta della prua è di 120mm ed ho preferito fare il tipo di giunta che vedete
anzichè farlo in alto, in modo da avere più robustezza e non far vedere la giunzione proprio nella parte più in mostra.
Sono graditi suggerimenti, consigli e rimproveri da chiunque ha voglia di farlo.







avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da cvincenzo54 il Sab 27 Ott 2012 - 7:43

Ciao buon lavoro per il nuovo cantiere.
ciao

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da Igorino il Sab 27 Ott 2012 - 8:52

Ciao, ora che il più è fatto devi fare un piccolo scaletto per assemblare in squadro le ordinate,salvo che te non abbia un'altro sistema.

Igorino
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da nazacri il Sab 27 Ott 2012 - 10:07

Rispondo a Mimmo (Igorino).
Userò lo stesso lo stesso sistema usato in precedenza su altro modello.
Mi taglierò dei blocchetti da 50x30x20mm, nella mezzeria farò un taglio da 5mm lungo 25mm e serviranno da cavallotti di blocco per tenere ferme e in squadra le ordinate durante l'incollaggio. Nota che dal lato dove si accoppia con l'ordinata, sul cavvalloto ho fatto uno smusso per evitare che la colla che sborda si incolli al cavallotto.
Ne devo fare di nuovi, perchè quelli che ho hanno il taglio da 4mm.

avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da gioca il Ven 2 Nov 2012 - 9:16

ciao

nazacri ha scritto:
... cavallotti di blocco per tenere ferme
e in squadra le ordinate durante l'incollaggio...

mi sembra una idea da copiare, ma questi cavallotti non scivolano? oppure sono abbastanza giusti da stare fermi per attrito ?
avatar
gioca
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da nazacri il Ven 2 Nov 2012 - 9:35

Non scivolano, basta fare il taglio preciso, io me lo sono fatto fare da mio cugino con la sega circolare, e quando li accosti all'ordinata basta tenere cavallotto e ordinata con 2 pinzette e tutto resta a 90°.
I miei erano talmente precisi che non servivano nemmeno le pinzette.
Credimi, è una soluzione semplice ma favolosa. Mi è venuta l'idea prendendo lo spunto dalla Dea, che metteva un blocchetto per parte, ma in questo modo servivano sempre squadra e pazienza.
Così è molto facile.
avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da Maruzzella il Ven 2 Nov 2012 - 12:05

Cia Nazacri ottimo il tuo sistema di allineamento delle ordinate. Togli solo una curiosità, nel sistema che mostri ottieni l'allineamento perfetto sul piano verticale, ma come ti garantisci eguale perfezione riguardo l'allinieamento perpendicolare con la chiglia e la linea mezzana dell'ordinata. Spero di essermi spiegato... Rolling Eyes
Ti ringrazio, e buon modellismo
avatar
Maruzzella
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da nazacri il Ven 2 Nov 2012 - 14:34

Osservazione ineccepibile di cui avevo comunque tenuto conto, anche se in maniera minore, in quanto faccio sempre il taglio dell'ordinata
molto preciso, rifilando poi con raspettina e provando volta per volta l'incastro e l'allineamento con una squadra a cappello. In questo senso
comunque ci sono meno margini di errore grazie alla lunghezza dei tagli della chiglia e delle ordinate e se necessario rifilo il bordo superiore
dell'ordinata. Una verificata è sempre necessaria anche coi pezzi pretagliati.
Grazie della segnalazione e se ci sono sistemi più precisi sarò pronto ad accettarli e seguirli.
nazario
avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da nazacri il Ven 2 Nov 2012 - 21:25

Il lavoro prosegue. Ecco le ordinate tagliate, rifilate e assiemate.
P.S. questo legno "di recupero" è favoloso, si taglia e si lavora
che è un piacere. Solido soprattutto.







Notare le sedi realizzate per l'allineamento degli alberi, frutto della
precedente esperianza tribolante con la Santa Maria, così entrano
con precisione e saranno ben fissati.
avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da cvincenzo54 il Sab 3 Nov 2012 - 14:31

Vai alla grande.
ciao

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da Ospite il Dom 4 Nov 2012 - 8:31

Ottima soluzione quella delle sedi per gli alberi....l'esperienza insegna alla fine!
Ciao nazacri, buon modellismo!

Ospite
Ospite


Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da Maruzzella il Dom 4 Nov 2012 - 8:49

Buona Domenica nazacri, grazie per la risposta. Il metodo che usi va benissimo, l'importante è il fine ...non i mezzi Wink
Noi modellisti, impropriamente mi ci infilo anche io, man mano che acquisiamo esperienza elaboriamo tecniche personali che portano ad un medesimo risultato, che pur essendo diverse tra loro, risultano altrettanto valide.
Poi il nostro forum serve proprio a questo, condividere e sperimentare.
Grazie e buon modellismo
avatar
Maruzzella
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da nazacri il Dom 4 Nov 2012 - 13:10

Chiedo scusa se uso questo argomento per ringraziare,
vorrei farlo privatamente ma non ho possibilità di MP e
non vedo l'email. Grazie a tutti, uno per uno, e tutti insieme
come un grande gruppo.
avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da nazacri il Sab 10 Nov 2012 - 21:13

Dopo una pausa dovuta ad altri impegni, finalmente riprendo
la costruzione della Pinta, solo poche cose ma sono un inizio,
e ogni inizio prevede una fine. Allego l'avanzamento per la cronaca.
Per me è un diario, ma è anche una richiesta di consigli per capire
se e dove sbaglio.
Buon sabato a tutti





avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da cvincenzo54 il Sab 10 Nov 2012 - 21:19

Consiglio di mettere i listelli su le fiancate in numero uguale pre evitare torsioni.
ciao

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da nazacri il Sab 10 Nov 2012 - 22:37

Grazie Vincenzo, farò sicuramente così. Sia per evitare torsioni sia per una uniformità di costruzione, mi piace molto la simmetria. Qui ne ho messi due di listelli solo per dare un minimo di rinforzo prima di passare all'altra fiancata.
avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da giancarlo 60 il Dom 11 Nov 2012 - 6:30

Ciao Nazario anzi tutto buona domenica , vai così che stai andando benissimo alterna un listello per bordo e a ndrà tutto bene . L'unico consiglio se mi consenti che ti posso dare se fossi in te un minimo di rempimento lo farei anche fra la seconda e la terza ordinata per poter incollare meglio i listelli alla chiglia . Scusa e buon lavoro Giancarlo
avatar
giancarlo 60
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da nazacri il Dom 11 Nov 2012 - 12:35

Ciao Giancarlo, condivido l'idea del riempimento/rinforzo, ma se non ho capito male dovrei fare un appoggio ulteriore tra l'ordinata 2 e la 3 in modo di avere un appoggio per i listelli. Lo farò certamente, tu come mi consigli di farlo? Inoltre un punto delicato mi sembra la parte superiore della prua, quello che ti indico con la freccia rossa. In quel punto non esiste nessun appoggio e i listelli sarebbero solo incollati di punta, oltre che tra listello e listello, e la cosa non mi piace molto. Che ne dici se rinforzo con qualcosa anche li? Grazie del consiglio e buona domenica

avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da Igorino il Dom 11 Nov 2012 - 12:48

Ciao,
se fai la battura non hai problemi ed il listello si incastra come nella realtà


Igorino
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da giancarlo 60 il Dom 11 Nov 2012 - 15:21

Ciao Nazario , quello che dice Igorino è esatto se fai un minimo di battura non avresti più problemi ,con un minimo di curvatura dei listelli prima di montarli in modo tale da non avere troppe sforzature .Non sò se stato chiaro . Per quanto riguarda il discorso del riempimento uno scamuzzo di compensato che hai usato per l'ossatura và benissimo a vedrlo mi sembra da 5mm se la foto non mi inganna ? Se poi vuoi mettere la ciliegina sulla torta , tutta la ruota di prua la potresti riempire ,in modo tale da essere sicuro per capirci meglio dove hai scritto 13 . Buona Domenica anche a tè e buon lavoro Giancarlo
avatar
giancarlo 60
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da gioca il Dom 11 Nov 2012 - 15:49

ciao Nazario

...nessun appoggio e i listelli sarebbero solo incollati di punta, oltre che tra listello e listello, e la cosa non mi piace molto....
Probabilmente la battura è la soluzione tecnica giusta , che io non ho fatto per la mia Nina (praticamente uguale alla Pinta), perchè non sapevo neanche che cos'era la battura.

Per superare tale difficoltà mi sono aiutato con un pezzo di listellino in questa maniera


Ho poi nascosto il tutto in questa maniera



Inoltre vorrei suggerire, visto che a me è capitata questa cosa, per via della forza delle pinze,


vorrei suggerire, dicevo, una protezione degli scalmotti così


Naturalmente non tutti sono maldestri come me Laughing

Non so se sia permesso postare foto nel cantiere di qualcun altro, se non lo fosse chiedo umilmente scusa.




avatar
gioca
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da nazacri il Dom 11 Nov 2012 - 20:13

Grazie a tutti dei consigli, forse avrei dovuto pensarci prima ma sono ancora a tempo a fare una battura, come dice IGORINO, o meglio un riempimento come consigliato da GIANCARLO e indicato da GIOCA. Era un pensiero che mi era venuto, ma pensavo fosse una scemata, invece credo che sia la soluzione migliore. Ho visto che anche VIP44 ha fatto una cosa analoga.
Per Gioca: non sei l'unico maldestro, è successo anche a me perchè ho inciso gli scalmotti per la rimozione successiva, ma uno l'ho inciso troppo. Con le pinzette non li rompo, perchè non faccio sforzo. Ho usato un biadesivo per tenere i listelli fermi e saranno incollati tra di loro solo di costa, ma sono pochi e non ci saranno problemi. Comunque l'idea del rinforzo è giusta e sarebbe addirittura, per chi dovesse fare la stessa barca, realizzarli prima in pezzo unico con le ordinate.
Domani decido e vi rendo conto.
Grazie a tutti, i consigli sono preziosi.
avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da nazacri il Lun 12 Nov 2012 - 16:39

Alla fine ho deciso, la battura per me era difficile da fare, non ho molta dimestichezza e mi manca un buon Dremel con relative fresette, quindi avrei sicuramente toppato. Con questi suppori laterali, come ha fatto anche Giorgio (gioca) e la cosa sembra soddisfacente. I listelli si approggeranno sicuramente bene, come contro i due pezzi laterali 12 e 13, e con qualche chiodino temporaneo la colla farà il suo lavoro con una buona superficie di appoggio.
N.B. i supporti sono dello stesso nocino della chiglia, per cui alla fine dovrebbe bastare una buona carteggiata e una passata di turapori per renderli presentabili senza altre coperture di mimetizzazione.
Allego foto per pareri e consigli. Ciao a tutti, nazario





avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da giancarlo 60 il Lun 12 Nov 2012 - 18:31

Ciao Nazario ,credo che così sei sulla strda giusta , se non sei riuscito a fare la battura niente problema , vedrai che la prossima andrà meglio .Però scusami ma anche se la prua è affusolata ,io una leggera piegatina ai listelli la darei lo stsso ,giusto per avere meno torsioni . Buon lavoro Giancarlo
avatar
giancarlo 60
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da nazacri il Lun 12 Nov 2012 - 19:14

Forse dalla foto non si vede, ma i listelli sono sagomati per tutta la curvatura dello scafo e sulla parte di prua lo sono in modo particolare, ti garantisco che aderiscono perfettamente senza sforzo. Alla fine basterà una piccola levigata sulla punta e avrò (almeno spero) la sagoma che desidero anche sulla prua. Ciao e grazie, nazario
avatar
nazacri
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Caravella PINTA (nazacri)

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 1 di 7 1, 2, 3, 4, 5, 6, 7  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto



Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
