Ruota timone costruzione

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Ruota timone costruzione

Messaggio Da u3160046 il Ven 28 Set 2012 - 18:36

Dopo aver sistemato il motore a vapore e rivestito la caldaia ora vorrei costruire una nuova ruota del timone per il mio nuovo modello (ancora da iniziare).
Come base di partenza utilizzo la ruota del timone costruita per il modello "Pirobarca con motore a vapore", vorrei però costruire una ruota del timone un pò più elaborata e con un diametro leggermente più grande.
Comincio ricavando da un tubo di ottone del giusto diametro e spessore l'anello esterno.
Il tubo viene montato sul tornio e lavorato prima di tagliarlo, infatti voglio creare sui fianchi dell'anello esterno un motivo in rilievo.










u3160046
Nuovo Utente
Nuovo Utente


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Ruota timone costruzione

Messaggio Da etabeta il Ven 28 Set 2012 - 19:17

Salve U.. (ometto i numeri per brevità) Smile
Che meraviglia! continua che ti seguo con l'acquolina alla bocca! cheers

_________________
Pluff Eta Beta

... l'ottimo è nemico del buono...
... puoi avere ragione oppure essere felice ... a te la scelta!.
avatar
etabeta
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Costruzione ruota timone

Messaggio Da u3160046 il Ven 28 Set 2012 - 20:10

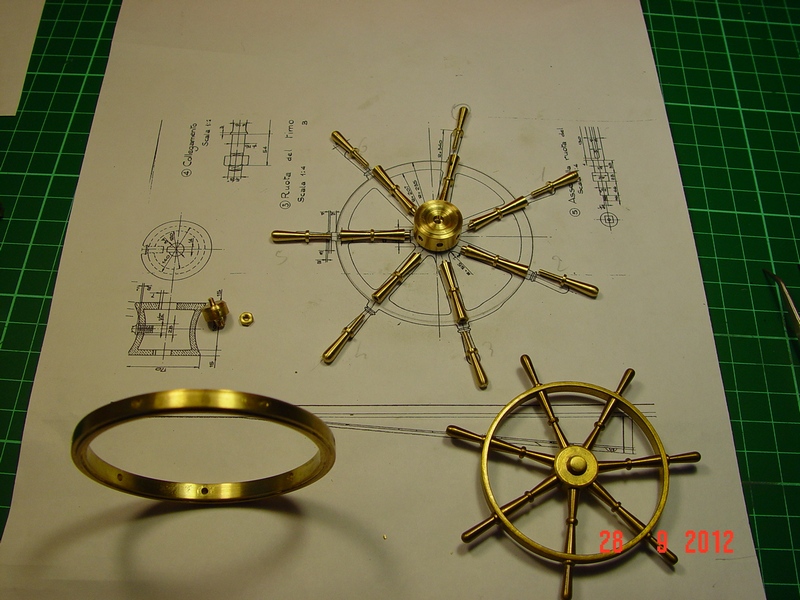

Ora il prossimo passo è costruire il mozzo centrale al quale ho praticcato n. 7 fori che accoglieranno i 7 raggi a sostegno della corona esterna. Al centro del mozzo ho forato e filettato con misura 3 mm.
Dopo ho costruito i 7 raggi.
Saluti Loris.












u3160046
Nuovo Utente
Nuovo Utente


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Ruota timone costruzione

Messaggio Da Ospite il Sab 29 Set 2012 - 8:24

Ciao Loris...vedo che le 7 forature le fai al tornio...niente divisore quindi. Bravo!
La ruota tu l'hai fatta tutta in ottone...come mai non in legno o cmq solo qualche parte in ottone?


Per il tornio complimenti...il ceriani per sentito dire è veramente una buona macchina.


Per la pirobarca mi sta appassionando tutta la parte relativa al motore...sarebbe bello riuscire a costruirne uno...
Cmq complimenti...vedo dai tuoi cantieri che costruisci molto bene!

Un saluto

Ospite
Ospite


Tornare in alto Andare in basso

Ruota timone

Messaggio Da u3160046 il Sab 29 Set 2012 - 12:22

Come hai visto infatti non possiedo un divisore e questo rende un pò più complicato eseguire tutte le forature, ma comunque sono fattibili.
La ruota l'ho costruita in ottone in quanto il sistema che uso non so se sarebbe stato possibile con la corona esterna in legno, in pratica tutta la parte interna (raggi e mozzo centrale) resta in posizione a pressione spingendo sulla corona esterna. Essendo questa in ottone non si hanno deformazioni o rotture. Comunque questo tuo suggerimento mi stimola a trovare altre strade chissà in futuro.........
Il tornio Ceriani effettivamente è un buon prodotto ed anche se mi piacerebbe ancora non sono in grado di costruire un motore a vapore. Comunque mi sono fatto una discreta esperienza in questi anni specialmente per quel che riguarda tutti gli elementi accessori che costruisco in base allo spazio sul modello.
Ora procediamo con la costruzione delle impugnature e poi assembliamo il tutto.
Saluti Loris.
PS: Domani andrò a Novegro a visitare l'Hobby Model Expo anche se preferisco Verona, vorrei vedere qualche bel modello navale, ma non sempre ve ne sono.











u3160046
Nuovo Utente
Nuovo Utente


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Ruota timone costruzione

Messaggio Da ErPiotta71 il Sab 29 Set 2012 - 13:44

Complimenti davvero!
E' tutto preciso come se fosse costruito di fabbrica Smile
avatar
ErPiotta71
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Ruota timone costruzione

Messaggio Da Maruzzella il Sab 29 Set 2012 - 14:13

Ciao Loris, caspita che splendore, sei proprio bravo con il tornio. Ne possiedo anche io uno piccolo, ma sono un principiante, e vedendo la tua ruota mi viene voglia di metterlo in soffitta Laughing
Ancora complimenti
avatar
Maruzzella
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Ruota timone

Messaggio Da u3160046 il Sab 29 Set 2012 - 17:47

Grazie a tutti per i complimenti.
Per quel che riguarda l'uso del tornio sono solo un'autodidatta e quel che riesco a fare è alla portata di tutti si tratta solo di provare avendo gli strumenti giusti.
Infatti per effettuare i fori , come di vede dalle foto, ho montato al posto del carrello superiore la "squadra a fresare" (come la chiamano i f.lli Ceriani) senza di essa è impossibile effettuare certe lavorazioni comprese piccole fresature.
Saluti Loris.

u3160046
Nuovo Utente
Nuovo Utente


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Ruota timone costruzione

Messaggio Da Forlani daniel il Dom 30 Set 2012 - 22:06

Ciao Loris, innanzitutto complimenti per come sai utilizzare il tornio, una curiosita la filiera è un M3 o M2, altra domanda quando andrai ad avvitare i perni filettati utilizzerai del frenafiletti?, grazie Very Happy
Un Saluto!!!!! Ciao
avatar
Forlani daniel
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Ruota timone

Messaggio Da u3160046 il Lun 1 Ott 2012 - 14:31

La ruota del timone è filettata sul mozzo centrate con M3 mentre le impugnature che si avvitano su raggi sono filettate M2.
Non occorre mettere del frena filetti basta tringere a mano le impugnature.
Appena finita di costruire la ruota del timone è lucida in quanto l'ottone non ha ancora avuro il tempo di ossidarsi. Per mantenere più a lungo questa lucentezza ho verniciato il tutto con vernice trasparente opaca.
Saluti Loris.

u3160046
Nuovo Utente
Nuovo Utente


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Ruota timone costruzione

Messaggio Da mozzo il Lun 1 Ott 2012 - 15:07

Ciao Loris , mi potresti dire , se c'è , il nome della barca che stai facendo,
Fiducioso di un Tuo riscontro ti ringrazio
mozzo study

mozzo
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Ruota timone costruzione

Messaggio Da u3160046 il Lun 1 Ott 2012 - 20:28

Il modello che inizierò sarà una lancia scoperta dove poter inserire il motore e la caldaia di cui ho parlato in un'altro post. Il disegno dello scafo è tratto da un piano acquistato dall'associazione modellisti bolognesi (Pirobarca da 13 metri) però le similitudini con questo disegno finiscono qui, infatti questa pirobarca era comunque chiusa per cui non si adatta al modello che voglio costruire.
Saluti Loris.

u3160046
Nuovo Utente
Nuovo Utente


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Ruota timone costruzione

Messaggio Da Forlani daniel il Lun 1 Ott 2012 - 22:11

Ciao Loris, grazie per la risposta, buona continuazione. Very Happy
