Tornitura dissociata

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Tornitura dissociata

Messaggio Da ErPiotta71 il Sab 25 Feb 2012 - 17:53

Questo non ha nulla a che fare con il modellismo però è davvero
divertente in quanto si può fare dei capolavori con una tecnica
semplicissima quindi lo possono fare tutti!

Prima
di tutto si deve avere 4 assi quadrangolari di grossa sezione (comunque
non superiore a quello permesso dal tornio da legno) poi si deve
preparare 2 basi per tenere fermo le quattro assi.
Più la sezione è grossa e più si possono avere forme più pronunciate.
Per adesso devo solo trovare come trovare il perfetto centraggio delle 2 basi.
Dopodichè proseguirò con la tornitura.

Ecco le foto cui si vedono le 4 assi separati e le 2 basi incollate e avvitate





Ah, dimenticavo di spiegarvi cosè la tornitura dissociata.
In poche parole si fa la tornitura dal blocco che avete visto prima poi si girano le 4 assi per tornire la parte internta.
Per capire meglio potete vedere quest'immagine.

avatar
ErPiotta71
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tornitura dissociata

Messaggio Da bradipo il Sab 25 Feb 2012 - 19:02

interessante Ciao Bradipo
avatar
bradipo
Utente Navigato
Utente Navigato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tornitura dissociata

Messaggio Da cvincenzo54 il Sab 25 Feb 2012 - 19:37

Molto interessante continua .

ciao vincenzo

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tornitura dissociata

Messaggio Da Armando54 il Sab 25 Feb 2012 - 20:14

Ciao ErPiotta, decisamente interessante, attendiamo il seguito.
avatar
Armando54
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tornitura dissociata

Messaggio Da Forlani daniel il Lun 27 Feb 2012 - 0:09

Ciao Stefano, molto bella la tecnica potrà tornarmi utile in futuro, grazie.
Un Saluto!!!!!!! Very Happy
avatar
Forlani daniel
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tornitura dissociata

Messaggio Da ErPiotta71 il Lun 27 Feb 2012 - 10:06

Sapevo che sarebbe interessato a più persone anche se non c'entra nulla con il modellismo! Smile
avatar
ErPiotta71
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tornitura dissociata

Messaggio Da ErPiotta71 il Sab 3 Mar 2012 - 22:44

Stamattina mi era sorto il dubbio che non è così intuitivo tornire e
così per sicurezza ho passato i segni su un'asse per verificare le
forme.
Mentre disegnavo ho pure aggiunto delle piccole migliorie
estetiche ma soprattutto mi sono reso conto che nella parte centrale
l'avevo fatto abbodantemente troppo spesso e quindi si poteva farlo più
sottile mentre nella parte esterna avviene il contrario a causa della
curva tornita lato interno e lato esterno.

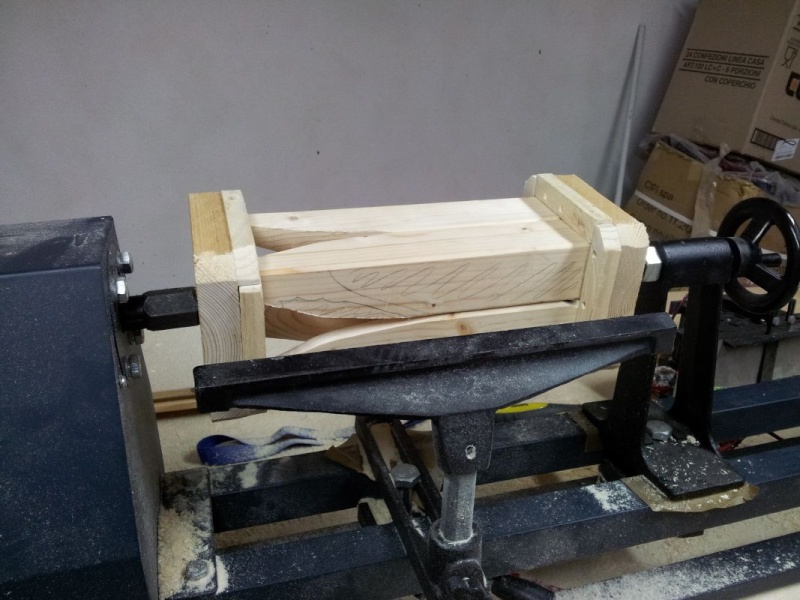

La procedura giusta è quello di fare prima delle linee guida come si vede nella prima foto.
Quello
che sta sull'estremità è la curvatura interna ed esterna cui ci aiuterà
a verificare lo spessore e la larghezza degli assi torniti.
poco
sotto cè la linea retta orizzontalre che è il limite tornibile in quanto
le estremità saranno incassate dalle basi che terranno fermi le assi.
Nella secona immagine invece si vedranno i bordi esterni e interni della tornitura.
Quelli riempiti sono quelli che andranno tolti.

Naturalmente
non ci aiuteranno mentre si tornisce in quanto non è possibile seguirla
mentre ruota però ci aiuterà a avere un'immagine dei bordi.
Magari ogni tanto si prende una pausa e si controlla a tornio spento



avatar
ErPiotta71
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tornitura dissociata

Messaggio Da ErPiotta71 il Dom 4 Mar 2012 - 11:17

Ho finito ma .... quanta polvere! ! !
Addiritura mi andavano negli occhi nonostante portavo gli occhiali da lavoro, di quelli che chiudono fino alla pelle! ! !
Non
è così semplice tornire all'inizio, un pò perchè metà del disegno
andava dentro gli assi e quindi non si vedeva e soprattutto quando gira è
come se non avessi progettato niente.
Per fortuna mi sono memorizzato bene la forma e li passavo grosso modo sul pezzo.
Naturalmente cè davvero bisogno di tante pause e vedere il pezzo a tornio spento per avere nuovi riferimenti.
Alla fine della tornitura è venuto diverso da come lo immaginavo ma va benissimo anche così perchè è davvero niente male.
Dopo
aver tornito ho passato con lunghe strisce di carta vetrata per
lisciare un pò la superficie ma più di così non si può, era davvero
rovinato assai.
Ci vuole tela vetrata (non so come si chiamano esattamente) perchè la normale carta vetrata si rompe abbastanza facilmente.
Sicuramente l'abete non è adatto alla tornitura, troppa nervatura e troppo morbido.
Mannaggia, un pezzo della testa di un'asse si è spezzato, per fortuna si coprirà con un piano quindi non si vetrà.

Ora devo vedere come montare e decidere l'uso da fare (lampada, minitavolino, ornamento ecc.)

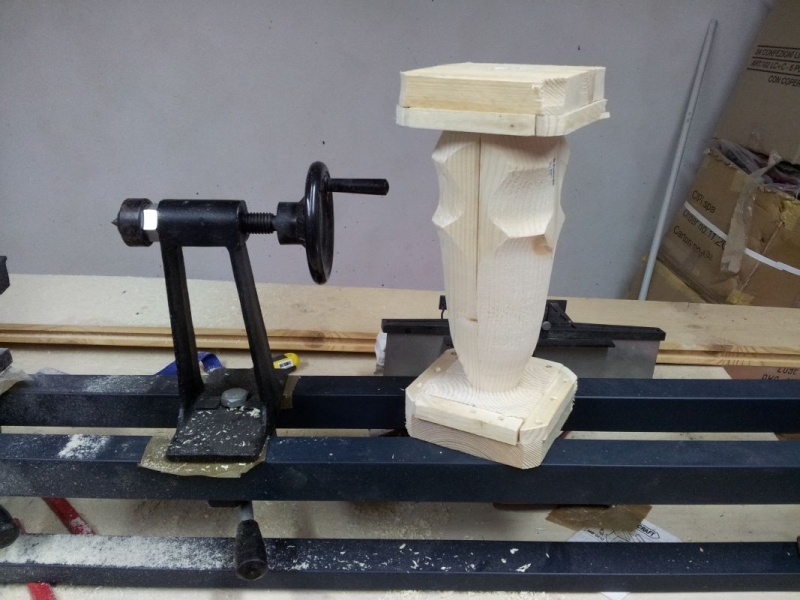

E ora ... ecco qui le foto









avatar
ErPiotta71
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tornitura dissociata

Messaggio Da Forlani daniel il Dom 4 Mar 2012 - 14:35

Ciao Erpiotta, complimenti molto bello il lavoro che hai fatto, per quanto riguarda la cartavetrata, in effetti quando lavoravo sul tornio utilizzavo una cartavetrata con la base in tela non in carta altrimenti come hai potuto appurare ti si rompe in continuazione sopratutto lavorando in questo modo.
Un Saluto e grazie. Ciao
avatar
Forlani daniel
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tornitura dissociata

Messaggio Da ErPiotta71 il Dom 4 Mar 2012 - 15:32

Grazie

Infatti l'ho capito dopo e avevo solo quello di carta ma fà niente Smile
avatar
ErPiotta71
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tornitura dissociata

Messaggio Da rokko il Dom 4 Mar 2012 - 16:04

Bravo Stefano, ottima idea
avatar
rokko
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Tornitura dissociata

Messaggio Da FrancescaSandytales il Dom 4 Mar 2012 - 16:31

Certo seguire un progetto con questa tecnica è un rompicapo mica da ridere, comunque il risultato è spettacolare, complimenti!
