Costa Deliziosa 1:250 (jjsimy)

Pagina 1 di 13 1, 2, 3 ... 11, 12, 13  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Costa Deliziosa 1:250 (jjsimy)

Messaggio Da jjsimy il Lun 19 Dic 2011 - 10:04

Nome: Costa Deliziosa
Tipo: nave da crociera
Anno di costruzione: 2009
Lunghezza reale: 294 m
Scala del modello: 1:250
Tipo modello: autocostruito
Piano di costruzione: nessuno

Ciao a tutti,
dopo quasi un anno di attesa, mi sono deciso ad iniziare il mio cantiere per la realizzazione di Costa Deliziosa in scala 1:220.
Fino ad oggi mi sono impegnato nella ricerca di foto e piani costruttivi, ma ahimè, di piani non se ne trovano in commercio.

premesso ciò, come primo step, devo "progettare" la nave, andando a disegnare i piani costruttivi partendo dalle immagini che ho trovato, l'idea era quella di fare un disegno a "mano" con riga, squadra e compasso, però, mi rendo conto che forse con il pc faccio prima. Che programma mi consigliate di utilizzare?

Ho letto sul forum che esiste il programma DelftShip, l'ho installato ma non ci ho capito nulla...

Grazie a tutti per i preziosi consigli che mi darete, ne avrò molto bisogno .

Ciao, Stefano.
avatar
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da Maruzzella il Lun 19 Dic 2011 - 10:11

Buon giorno Stefano, prima di tutto congratulazioni per l'apertura del cantiere che seguiro' con grande interesse. Riguardo ai programmi non posso aiutarti ma sono sicuro che a breve riceverai tutte le informazioni di cui hai bisogno.
Approfitto per fare tanti auguri di buone feste a te e famiglia santa
Maru
avatar
Maruzzella
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da jjsimy il Lun 19 Dic 2011 - 10:25

Grazie Maru,

Ricambio con i miei più sinceri auguri!! , e già che ci siamo, colgo l'occasione per augurare un buon Natale a tutti gli amici del forum.
avatar
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da Ospite il Lun 19 Dic 2011 - 21:24

Ciao Stefano immagino che hai letto questo link in merito a delftship
http://www.forumscuoladimodellismo.com/t61-pc-e-modellismo
Io lo uso ma devi conoscere bene il modello da realizzare, nel sito delft puoi scaricare molti modelli e un tutorial oltre che al manuale di uso del programma poi prendendo un modello simile lo modifichi sino ad avera la forma della nave in questione, questo programma però ti da la possibilità solo di ricavare le linee d'acqua.
Un saluto e buon lavoro.
Sandro

Ospite
Ospite


Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da jjsimy il Mar 20 Dic 2011 - 9:10

Grazie Sandro,
si il link lo avevo letto un po' di tempo fa. Quando avevo installato il programma, avevo poco tempo a disposizione ed ho fatto tutto di fretta senza leggere attentamente i vari post, e probabilmente è anche per questo che non ho capito il suo funzionamento.
Ora con più calma riprovo, andando a cercare (come suggerisci tu) un modello simile.

Vi tengo aggiornati.

Grazie
Stefano.

Ho re-installato il programma, purtroppo nei modelli gratuiti non sono presenti le navi da crociera, però ho trovato una nave mercantile che si avvicina.
Ora devo modificare il progetto per trasformare il cargo in nave da crociera.

Stefano.
avatar
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da jjsimy il Mer 21 Dic 2011 - 14:53

Ciao a Tutti,

Seguendo i consigli di Sandro, ho modificato con delftShip il modello di un cargo, stando attento anche alle dimensioni ed alle proporzioni, e questo è quello che sono riuscito ad ottenere :



Cosa ve ne pare? può andar bene come base di partenza?

La parte superiore della nave, i ponti, con cosa li posso progettare? inoltre, secondo voi, è meglio costruire lo scafo e poi sovrapporre tutti i ponti, oppure creare delle ordinate più alte per fare da "pilastri" ? per fare più chiarezza su questo mio dubbio, ho creato il seguente schemino, molto brutto ma credo che renda l'idea.



grazie
Stefano
avatar
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da jjsimy il Gio 22 Dic 2011 - 15:40

Vedendo gli altri cantieri, mi sono accorto che non ho messo i dati di costruzione Razz
provvedo subito.
avatar
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da Stephen Maturin il Ven 23 Dic 2011 - 16:40

Ciao jjsimy, ti ringrazio per la scheda. Ho provveduto ad aggiornare il primo post santa
avatar
Stephen Maturin
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da jjsimy il Ven 23 Dic 2011 - 17:16

Grazie Stephen!!

Ci avevo provato io, ma non ero riuscito a modificare il primo post.

Ciao e Buon Natale.
Stefano


_________________
Ciao  Stefano

Non arrenderti mai, perché quando pensi che sia tutto finito, è il momento in cui tutto ha inizio. (Jim Morrison)

Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail moderazione: moderazione@scuoladimodellismo.it
avatar
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da jjsimy il Mar 27 Dic 2011 - 15:09

Ciao Ragazzi,

Ho migliorato ancora il mio progetto, andando a modificare la zona del bulbo e la zona poppiera.

ottenendo questo risultato:

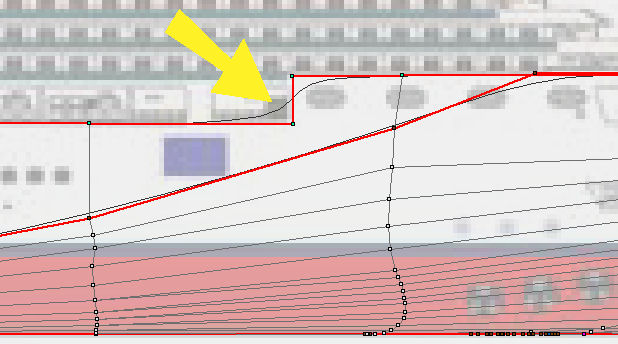

però ho un problemino con gli spigoli, per esempio :



in questa zona, evidenziata dalla freccia, vorrei ottenere due angoli retti, però il programma mi fa una doppia curva, avete dei suggerimenti?

inoltre, per i ponti, avevo pensato di progettarli in un secondo momento, magari facendo dei "prototipi" in cartone, può essere un'idea valida? oppure è meglio progettare tutto da subito?

grazie.
Ciao Ciao
Stefano
avatar
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da Stephen Maturin il Mar 27 Dic 2011 - 16:50

Ciao jjsimy, ho ingrandito le immagini che hai inserito nel post precedente. Non è obbligatorio ma di certo più comodo visionarle in questo modo. La cosa importante è che tu ne inserisca un massimo di 5, come foto grandi, e sino a 10 come miniature.

Spero di esserti stato d'aiuto, se avessi bisogno di ulteriori chiarimenti chiedi pure

Buone Feste
avatar
Stephen Maturin
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da jjsimy il Mar 27 Dic 2011 - 17:42

ok, grazie Stephen

_________________
Ciao  Stefano

Non arrenderti mai, perché quando pensi che sia tutto finito, è il momento in cui tutto ha inizio. (Jim Morrison)

Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail moderazione: moderazione@scuoladimodellismo.it
avatar
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da jjsimy il Gio 29 Dic 2011 - 10:15

Ciao a tutti,

il lavoro procede, ora sto rivedendo di fino il progetto e credo che in un paio di giorni, sarò pronto per l'esportazione in CAD, l'unico problema che devo risolvere è lo spostamento della 6° e 7° ordinata perchè mi va a coincidere con i fori passanti delle eliche di prua.

In rete ho trovato un CAD open source il LibreCAD che è gratuito, e per quello che devo fare io, non è nemmeno malvagio (premetto che non ho mai usato un CAD).

Il problema degli spigoli l'ho risolto in questo modo:
per ogni angolo ho inserito due nodi, uno a dx e l'altro a sinistra, poi li ho sovrapposti a quello di partenza, in questo modo ho ottenuto uno spigolo leggermente arrotondato che poi andrò a sistemare con il CAD.

un saluto
Stefano.
avatar
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da Ospite il Gio 29 Dic 2011 - 14:40

Ciao Stefano vedo che stai facendo progressi, complimenti.
Mi sembra che stia venendo bene, con questo programma cerca solo di dare la forma giusta della nave controllando anche la vista 3D, per la progettazione la studierai con il cad (autocad) li deciderai quante ordinate fare e come farle e dove posizionarle come tutto il resto.
Un saluto
Sandro

Ospite
Ospite


Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da jjsimy il Gio 29 Dic 2011 - 16:46

Sandro, ti ringrazio per i complimenti.

per quanto riguarda le ordinate, ho trovato il modo con delftship, non c'è la possibilità di spostarle, ma posso cancellare quelle che non vanno bene ed inserirne di nuove nelle posizioni giuste.

fatto ciò, esporterò tutto in cad ed inizierò a disegnare il resto della nave.

un saluto
Stefano.

_________________
Ciao  Stefano

Non arrenderti mai, perché quando pensi che sia tutto finito, è il momento in cui tutto ha inizio. (Jim Morrison)

Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail moderazione: moderazione@scuoladimodellismo.it
avatar
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da Ospite il Gio 29 Dic 2011 - 19:56

Benissimo, con delft imposti il numero di ordinate che vuoi e lui le posiziona equidistanti.
Non farti prendere dalle fregole (tradotto: vai piano) questa è la parte più importante di tutto il modello; meglio spendere due settimane in più ma essere sicuri del lavoro fatto, te lo ritrovi in futuro.
Un saluto
Sandro

Ospite
Ospite


Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da jjsimy il Gio 29 Dic 2011 - 23:37

Sandro, grazie dei preziosi consigli, mi rendo conto che questa è una fase importante e va fatta bene, devo stare attento a non farmi prendere troppo dalla foga.

Giusto questa sera, ho fatto delle prove di esportazione del progetto in dxf, però vedo che ci sono vari tipi di esportazione, quale devo usare?

grazie
un saluto
Stefano.

_________________
Ciao  Stefano

Non arrenderti mai, perché quando pensi che sia tutto finito, è il momento in cui tutto ha inizio. (Jim Morrison)

Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail moderazione: moderazione@scuoladimodellismo.it
avatar
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da Ospite il Ven 30 Dic 2011 - 8:29

Ciao il DXF va benissimo dato che è letto da tutti i programmi vettoriali tipo autocad ecc.

Ospite
Ospite


Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da jjsimy il Ven 30 Dic 2011 - 9:11

Ciao Santos,

il delft mi da 4 tipi di esportazione il dxf
- mesh dxf 3D
- polilinee 2D .DXF
- polilinee 3D .DXF

e poi ho la possibilità di estrarre in DXF i piani di costruzione.

tra queste opzioni tu, di solito, quale usi?

grazie.
un saluto.

Stefano

_________________
Ciao  Stefano

Non arrenderti mai, perché quando pensi che sia tutto finito, è il momento in cui tutto ha inizio. (Jim Morrison)

Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail moderazione: moderazione@scuoladimodellismo.it
avatar
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da Ospite il Ven 30 Dic 2011 - 11:15

Io prediligo le 4 viste canoniche in assonometria delle linee d'acqua.
Un saluto
Sandro

Ospite
Ospite


Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da jjsimy il Ven 30 Dic 2011 - 17:29

Ciao Sandro,

credo di aver capito il mio problema con le esportazioni, in realtà non è delft che non esporta bene, ma è il LibreCAD che non gestisce il 3D (o se lo gestisce non ho ancora capito come si fa)

in attesa di trovare un altro cad, continuo lo sviluppo della chiglia sul delft.

un saluto
Stefano

_________________
Ciao  Stefano

Non arrenderti mai, perché quando pensi che sia tutto finito, è il momento in cui tutto ha inizio. (Jim Morrison)

Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail moderazione: moderazione@scuoladimodellismo.it
avatar
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da Ospite il Ven 30 Dic 2011 - 17:41

Ciao stefano...direi che senza un piano di costruzione la cosa è abbastanza impegnativa....
Buona fortuna...ti seguirò con curiosità!
Ciao

Ospite
Ospite


Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da jjsimy il Sab 31 Dic 2011 - 0:25

Ciao Magna,
mi rendo conto che senza piano di costruzione sarà molto più impegnativo, ed è per questo che conto molto sul vostro aiuto Very Happy

un saluto
Stefano

_________________
Ciao  Stefano

Non arrenderti mai, perché quando pensi che sia tutto finito, è il momento in cui tutto ha inizio. (Jim Morrison)

Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail moderazione: moderazione@scuoladimodellismo.it
avatar
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da jjsimy il Lun 2 Gen 2012 - 9:54

Ciao a tutti,

in questo we ho terminato lo sviluppo di progettazione della chiglia con delftship, probabilmente modificherò ancora qualcosina ma il grosso è finito.

questo il risultato in 3d








le ordinate:



e le linee d'acqua



Per posare meglio il fasciame, ho pensato di mettere le ordinate più ravvicinate a poppa ed a prua.

cosa ne pensate?

il prossimo step è la progettazione della parte superiore con un CAD.

un saluto
Stefano.

avatar
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da Armando54 il Lun 2 Gen 2012 - 10:59

Ciao Stefano, buon 2012 !
Hai fatto un bellissimo lavoro ed anche veloce !
Scusa se mi permetto, ma non ho capito se è un effetto ottico, mi sembra che il bulbo vada in su e che abbia il fronte a spigolo, mentre nella realtà non dovrebbe essere così.





Non dimenticare di aggiungere i Bow thrusters



e gli stabilizzatori



Armando
avatar
Armando54
Moderatore sostenitore
Moderatore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costa Deliziosa 1:250 (jjsimy)

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 1 di 13 1, 2, 3 ... 11, 12, 13  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto



Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
