Wappen von Hamburg Corel/Movo (gscappini)

Nome: Wappen von Hamburg
Tipo: Vascello da guerra
Anno di costruzione: 1667-1669
Lunghezza: cm 104
Scala del modello: 1/50
Tipo modello: kit Corel
Piano di costruzione: Movo

Negli anni dal 1662 al 1667 la città di Amburgo perse ben 13 navi mercantili per colpa dei pirati. La cittadinanza decise perciò di costruire due navi da guerra per proteggere i suoi convogli: la Leopoldus Primus e la Wapen von Hamburg (nel tedesco di quei tempi c'era una sola P). La Wapen fù costruita nel cantiere di Deichtor sotto la direzione di un mastro d'ascia olandese da cui l'impronta del modello. I lavori iniziarono nel 1667 ed il vascello prese servizio nel 1669 fungendo da scorta a mercantili diretti a Lisbona, Malaga, Cadice ed altre località del Nord. Purtroppo nell'ottobre del 1683, proprio a Cadice scoppio un incendio che in breve raggiunse la Santa Barbara facendo scoppiare la nave. Persero la vita l'Ammiraglio Karpfanger che comandava la nave, 42 dei 170 membri dell'equipaggio e 22 dei 50 soldati a bordo.

Da aprile ho cominciato la costruzione di questo kit attirato dal legno pregiato che lo compone, quasi tutto noce ed un pò di mogano. Francamento ero stressato dalle infinite verniciature del mio ultimo modello l'Amerigo Vespucci (kit Panart) e cercavo qualcosa da poter quasi lasciare al naturale.
Ho bisogno di un pò d'aiuto su come caricare le foto, questo è il mio primo esperimento....






Bhé le foto ci sono! Sono meno imbranato di quanto credessi! Il kit prevede d'installare i primi due incintoni mm3X8 sopra il primo fasciame in noce di mm2X4. Già questo è opinionabile in quanto non era forse la funzione degl'incintoni quella di collegare tra loro e rinforzare le ordinate? Comunque il secondo fasciame è pure noce mm0,5X2 quindi gl'incintoni sporgono mm2,5 in scala 1:50 cioè cm12,5 reali.
Qualcuno sa consigliarmi se questo sia appropriato e/o accettabile?
Grazie.

Ciao gscappini, partiamo per gradi prima volevo farti sapere che anche il mio modello è della corel quindi praticamente posso dirti con esattezza come ho eseguito la costruzione di questo modello.
Dalle istruzioni l'applicazione del fasciame è unico quindi i listelli in noce previsti sevivano per completarlo senza l'aggiunta del secondo fasciame anche perchè se non vado errato non dovresti avereli in dotazione i listelli in noce da 0,5 di spessore o almeno che previsti per altri utilizzi, ormai come ho visto dalle foto hai seguito questa direzione quindi va bene così, per gli incintoni sono esattamente le misure che hai scritto quindi se vuoi seguire quanto scritto otterrai lo stesso risultato del mio, poi per quanto hai scritto nella realtà gli incintoni erano i primi ad essere messi in posizione e poi il fasciame ma forse nel tuo e a suo tempo nel mio caso è meglio restare nell'ambito del kit anche perchè ormai non puoi fare più nulla almeno che riparti da capo. Vorrei farti notare due errorracci nel mio modello così facendo spero che nel tuo non li commetterai la chiodatura fuori scala degl'incintoni e il colore delle cime delle sartie uguali alle manovre e di conseguenza sbagliate, perchè come saprai per la realizzazione delle sartie i fili devono essere di un colore più scuro.
Comunque la difficoltà maggiore che ho riscontrato nel costruire questo modello sono state: il fasciame unico dovuto agli spessori come l'applicazione degl'incintoni per lo stesso motivo.
Un Saluto e se hai dei dubbi chiedi pure, anche per come ho eseguito una determinata lavorazione.

PS: per le prossime foto se voui postale nel formato grande è meglio e quando vuoi dai una lettura al regolamento grazie.

Grazie Daniel, hai perfettamente ragione, il secondo fasciame non era incluso, ma io non sono bravo come te, ho appena riguardato il tuo splendido modello ed é incredibile che tu abbia usato solo quei bellissimi, ma maledetti listelli di noce 2X4. Dovevo fargli un bagno di 24 ore per piegarli e se li rastremavo prima tendevano a spezzarsi, un incubo! Inoltre non ho intenzione di verniciare l'opera viva.
Il kit ha degli errori, per esempio nel mio mancava completamente l'apertura per la barra del timone, così sono diventato un pò sospettoso sulla possibile presenza di altre inesattezze. Ti ringrazio per l'avviso sulle manovre, ma non ho ben capito la storia della chiodatura fuori scala, ti allego foto della mia, se ci sono errori almeno potrò evitarli sugl'incintono 3 e 4.
Grazie di nuovo,
Giorgio

Ciao Giorgio, per gli incintoni e i listelli del fasciame ti posso dire che li lasciavo a bagnomaria una ventina di centimetri per 4 o 5 giorni poi li rastremavo e li posizionavo sullo scarico dei fumi della stufa per dare la pigatura e ancora umidi li mettevo in posizione e devo dirti che è andato tutto bene naturalmente ho utilizzato dei chiodini con il gambetto. Rispondendoti alla tua domanda sulla chiodatura degl'incintoni sono i miei che sono enormemente fuori scala non i tuoi comunque che diametro sono le teste dei chiodini?, Per la barra del timone hai ragione infatti io ho praticato l'apertura tu che hai fatto? alla prossima.

Un Saluto!!!!!!

Grazie della tua risposta. I miei chiodini hanno la testa di 1mm sarebbero 5cm in scala, certo non tutte le teste sono uguali, qualcuno è un pò più grosso ma nell'insieme sono soddisfatto. Avrei forse preferito metterli bruniti, ma non li avevo trovati, ora li ho acquistati su internet, ma un pò di ottone non guasta e poi col tempo si dovrebbero ssidare. Per la finestra del timone me ne sono accorto abbastanza in tempo, certo se l'avessi saputo prima di montare le ordinate sarebbe stato più semplice. A proposito manca anche la porta per accedere al ponte di prua, se no sul bompresso come ci andavano, dalle finestre?

Decisione molto sofferta....ho deciso d'incollare i cannoni subito anziché seguire le istruzioni che prevedono il loro inserimento al termine dell'opera utilizzando i portelli come accesso. Il problema è che dopo aver provato e riprovato, la sistemazione dei cannoni tramite i portelli è molto difficoltosa, anche perché le pareti interne del kit Corel non sono precisissime e lo spessore della fiancata cambia di un paio di millimetri da punto a punto (magari è colpa mia, non dico di no). Questo modello poi è un regalo per il matrimonio di mio figlio che vive a Boston, la mia idea è di portare lo scafo in valigia e poi montare alberi, pennoni e manovre oltre oceano. Ho avuto incubi su affusti che si staccano dal ponte di batteria che risulta poi completamente inaccessibile. Infatti gli affusti sono incollati e (ORRORE) avvitati, i cannoni sono incollati all'affusto e poi una fascetta di rame è incollata sopra per sigillarli. Chiaramente non potevo farlo a fine lavori con il ponte chiuso dal soprastante ponte di coperta.

Ciao gscappini, volego chiederti, quando andrai a mettere tutta la chiglia?, perchè nel mio modello l'avevo inserita prima di mettere gli incintoni,la chiglia, il dritto di poppa e la ruota pensi di applicagli dei listelli da 0,5mm. grazie e buon modellismo.
Un Saluto!!!!!!!

E' mia intenzione mettere la chiglia insieme allo sperone di prua, dato che il loro incastro dovra' essere preciso. Ho pensato di metterli dopo gl'incintoni per coprirne la giunzione a prua. Vedo tanti modelli con chiglia e sperone in due pezzi unici, ma il mio sperone e' in mogano mentre la chiglia e' in noce. Quando ho chiamato la Corel mi hanno detto che quel noce non lo trovavano piu' e che comunque la prua andava rivestita. Questo mi ha dato da pensare, in effetti il pezzo unico non corrisponde alla realta' perche' fuori scala anche se l'effetto visivo e' indubbiamente piacevole. Mi sono procurato dei listelli di noce simili al secondo fasciame, ma piu' larghi 8X4X0,5 e li usero' per rivestire chiglia e sperone.

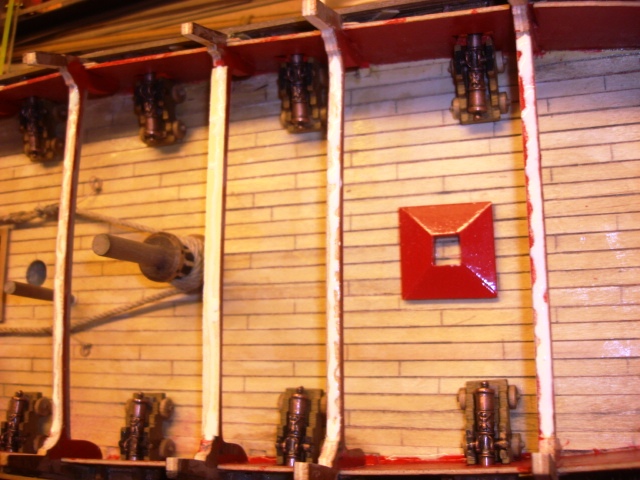

ultima veduta del ponte di batteria che sta per essere ricoperto dal ponte di coperta.

Ciao gscapini, noto con piacere i tuoi avanzamenti, per il momento non ho nulla da segnalarti, volevo solo dirti che stai procedendo bene adesso ti consiglierei appena fissato i tre pezzi di compensato del ponte procedi con il fasciame dello scafo così facendo avrai i riferimenti giusti per la posa dei corsi di fasciame del ponte, perché se hai notato il compensato non e' preciso sopratutto nella zona dove si incastrano nelle ordinate.
Un Saluto e Buone Feste..

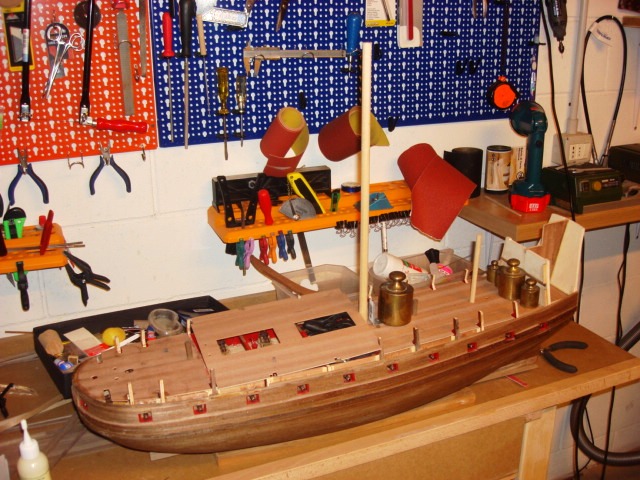

Grazie Daniel dell'interesse che mostri seguendo questo forum e dei consigli che apprezzo sinceramente. Anch'io sto per sospendere il cantiere per le festività, quindi un breve aggiornamento per dirti che ho posato finalmente la chiglia e mi sembra di aver fatto un buon lavoro perché il modello sta ritto da solo. Molte perplessità sullo sperone di prua ho optato per listelli 0,5X8, avrei voluto un orientamento più realistico, ma alla fine ho scelto il più pratico.
Per proseguire nel fasciame, come tu mi suggerisci devo prima montare il frontone del castello di prua, per ora e' solo appoggiato, ma indubbiamente sara' il prossimo passo. Dunque Buon Natale e Buon Anno a tutti!

ciao giorgio
complimenti per tutto il lavoro! bello anche l'effetto della colorazione.
per la questione del rivestimento della chiglia e dello sperone mi permetto di suggerirti (per la prossima occasione) come alternativa ai listelli l'uso della impiallacciatura.
l'impiallacciatura ha spessore 0,6, puoi scegliere l'essenza ed essendo in fogli ti permette di sagomarla (tagliarla) secondo il perimetro degli elementi che componevano realmente la struttura simulandone gli incastri.
ciao e buon natale

Ciao gscappini, come ti avevo accennato in un'altro messaggio ti posto qui i codici dei colori da me utilizzati per la mia Wappen:
GLOSS 21
GLOSS 47
GLOSS 19
GLOSS 20 il colore dei leoni
GLOSS 3
GLOSS 9
GLOSS 10
GLOSS 22
GLOSS 40
MATT 20
MATT 89
MATT 60
MATT 61
MET 11
MET 16
SATIN 133
Questi sono tutti i colori sono tanti valuta tu, mi raccomando aspetto con curiosità i tuoi avanzamenti.
Un Saluto e Buon Anno!!!!!!

Buon Anno a tutti ed in particolare a brggpl e a Daniel per il loro aiuto. Non sapevo dove trovare l'impiallacciatura, ora l'ho trovata e mi sarà certamente utile per il prossimo modello, ormai questa prua è fatta, avevo anche pensato di ricoprirla, ma lo spessore sarebbe divenuto eccessivo. Un grazie particolare a Daniel, il suo capolavoro mi è di stimolo ed esempio e non ho trovato nessun modello con i colori più belli ed azzeccati del suo. Li oridinerò subito, anche se, quanto a colorare, per ora é prematuro. Ho appena montato il frontone del castello di prua e mi sto accingendo al delicatissimo lavoro di controllare l'allineamento delle nuove strutture in quanto, come accennatomi, il kit è molto approssimativo. Ragazzi la Wappen è tosta! Credevo che non ci fosse niente di peggio dell'Amerigo Vespucci (PANART) ma almeno quella era esatta ed ogni passaggio era spiegato ed illustrato con dovizia di particolari. Non la rifarei perchè la colorazione del modello richiede molto tempo e mi ha fatto impazzire, ma è certamente un modello che insegna, una specie di corso di laurea per modellisti.
So che le parole annoiano, però volevo farvi gli auguri! Domani metterò qualche fotina per ravvivare la conversazione!
faccio seguito al mio messaggio per postare qualche foto, i bagli ovviamente sono solo appoggiati. Lo sperone di prua non mi soddisfa affatto, forse dovrei riconsiderare l'impiallacciatura. Il problema è che nel kit é di mogano, telefonando alla Corel il tecnico mi ha detto che quel noce di quello spessore è introvabile (forse costa semplicemente troppo!) e che comunque andava rivestito, ma come? Mettere i listelli in orizzontale non é realistico. In realtà lo sperone è strutturato in 4 o 5 pezzi (posto un esempio non specifico della Wappen), realizzazione che sarebbe stata più facile con un pezzo di legno massello, che non con listelli o impiallacciatura. Una volta completato il lavoro forse il problema non sarà più così evidente, almeno lo spero.

Ciao gscappini, ho notato i listelli messi per coprire lo sperone, siccome ormai hai appurato che il modello non rispetta la realtà sopratutto per quanto riguarda la carpenteria assiale, quindi secondo me dovresti cercare un compromesso che ti appaghi visivamente il lavoro che stai facendo, se posso dirti siccome ho letto che non sei pienamente soddisfatto io i listelli li ho applicati orizzontalmente e non in obliquo, ho visto come hai rifinito il frontone di prua in questo caso mi piace molto complimenti. Ricordati di praticare le sedi per la trincatura del bompresso con un ribassamento dello spessore in entrambi i lati, lo puoi vedere nella seconda foto del mio cantiere.
Un Saluto!!!!!!!
