Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Pagina 2 di 15 Precedente  1, 2, 3 ... 8 ... 15  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da Forlani daniel il Gio 2 Giu 2011 - 15:29

Grazie per la cortese risposta scusami ma ti volevo fare un'altra domanda questi listelli che hai applicato sono incollati se si quando li andrai a togliere non pensi che si possa rovinare la superficie della costa ciao buona giornata e buon lavoro
avatar
Forlani daniel
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Sab 4 Giu 2011 - 19:55

Ciao Daniel

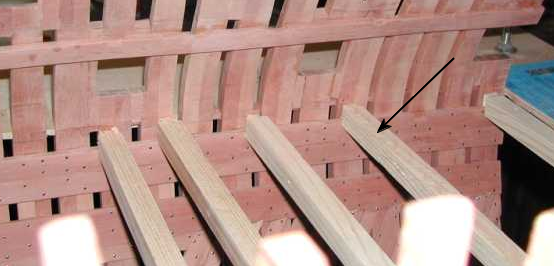

Quei listelloni sono dei bagli provvisori che mi serviranno quando dovrò pareggiare la parte esterna dei quinti per evitare che lavorandoci, la struttura possa in qualche modo flettere eccessivamente. Sono di legno di abete, quindi abbastanza tenero e non sono incollati ma semplicemente incastrati nelle code di rondine dei dormienti.

Intanto, proprio nel pomeriggio, avendo fissato le soprassoglie della seconda batteria, ho liberato finalmente la Sezione dal cantiere per dare inizio al faticoso lavoro di pareggiamento dei quinti nella loro parte esterna.
Non potete immaginare la fatica e la polvere che ho creato, ho le mani grattugiate dalla carta vetrata e non ho ancora finito!
Comunque, sono abbastanza soddisfatto perchè non ho trovato grossi disallineamenti tra le costole e spero di finire quanto prima questo strazio!
Posto un po' di foto:

Finalmente libera!




un dettaglio della battura




avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da ErPiotta71 il Sab 4 Giu 2011 - 20:13

Disallineamenti? per me è più preciso di un orologio svizzero Smile
avatar
ErPiotta71
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Sab 4 Giu 2011 - 23:49

ti assicuro che c'erano e qualcosina c'è ancora da correggere, perchè comunque avevo lasciato parecchio "grasso".....
Ed a queste dimensioni, togliere quel paio di millimetri con rasiere e cartavetro è una faticaccia!!!
avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da Forlani daniel il Dom 5 Giu 2011 - 0:47

Grazie Gianpiero per la delucidazione in merito ai pezzi di legno provvisori che hai messo ti auguro buon lavoro e che bella sezione che stai realizzando bravo
avatar
Forlani daniel
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Dom 19 Giu 2011 - 19:24

Piccolo aggiornamento di cantiere: ho iniziato la posa delle soglie di tutte le cannoniere. Visto che per questo particolare l'incastro è normale e non angolato come le soprassoglie, con un attrezzino autocostruito (in pratica una lama per metallo del seghetto alternativo in un manico di cutter) ho realizzato i tagli degli incastri rifinendo poi con limette:

l'attrezzo:


una delle soglie delle cannoniere del primo ponte:


dettaglio di una cannoniera:




avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Mar 21 Giu 2011 - 23:33

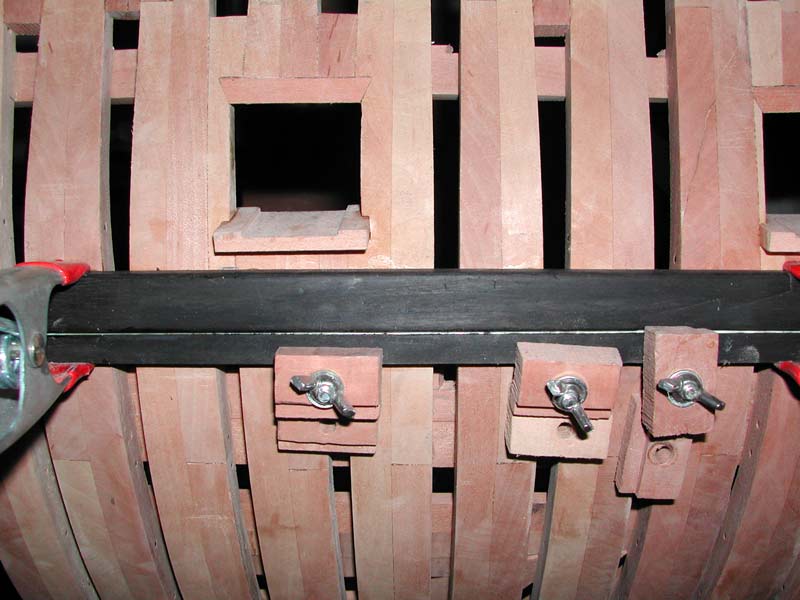

Altro piccolo passo avanti: ho iniziato la posa delle cinte in ebano

Particolare della palella a doppio dente









avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da Forlani daniel il Mar 21 Giu 2011 - 23:51

Ciao Giampiero una curiosità c'è un motivo in particolare per il materiale che hai usato per le cinte grazie e ottimo lavoro Very Happy
avatar
Forlani daniel
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Mer 22 Giu 2011 - 18:37

Il motivo è puramente estetico: a me piace molto il legno di ebano, nonostante le difficoltà nella lavorazione in quanto, oltre ad essere molto duro, sporca tantissimo, mal digerisce la carta vetrata preferendo le rasiere e mette a dura prova gli utensili meccanici!

Intanto ho terminato la posa dell'ultima cinta del primo ponte


Prima di iniziare la posa dei corsi di fasciame nella parte alta dell'opera morta, bisogna mettere in opera i due bozzelli di fiancata per le manovre del pennone. Con una fresa da 2mm ho realizzato le feritoie in cui alloggeranno le pulegge, fatte in ottone al tornio; andranno successivamente brunite.




La scassa per l'alloggiamento del bozzello di fiancata; sembrava un lavoro semplice, invece.......


avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da cvincenzo54 il Mer 22 Giu 2011 - 20:38

Sempre meglio
ciao vincenzo
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Mer 22 Giu 2011 - 21:43

Grazie Vincenzo... Di errori però ce ne sono tanti...!
avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da Forlani daniel il Mer 22 Giu 2011 - 22:02

Grazie Giampiro per la tua risposta ho notato che hai anche tu la MF70 ottima fresa ciao e buon lavoro.
avatar
Forlani daniel
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Gio 23 Giu 2011 - 11:50

Sì Daniel, è un'ottima fresa... Purtroppo però limitata dalla dimensione del tavolo a croce e dal diametro massimo di frese utilizzabili, ma per i nostri lavori è perfetta!
avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Ven 24 Giu 2011 - 11:19

Piccolo passo avanti:
I bozzelli di fiancata sono in posa con le loro pulegge; inoltre ho completato su di un lato, il rivestimento esterno tra le cannoniere del primo ponte






Dettaglio di due cannoniere
avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da vittorio gaietto il Ven 24 Giu 2011 - 22:40

ciao giampiero scusa se vedo solo adesso il tuo lavoro ho letto tutto di un fiato e sono colpito dalla precisione e pulizia delgli incastri , magari un giorno forse riusciro' anch'io a fare cose simili speriamo Very Happy
Dici che di difetti ce ne sono tanti ma io non li vedo buon lavoro a presto
ciao vittorio lol!

_________________
COMINCIATE COL FARE CIO' CHE E' NECESSARIO, POI CIO' CHE E' POSSIBILE .
E ALL'IMPROVVISO VI SORPRENDERETE A FARE L'IMPOSSIBILE
F.d'Assisi
avatar
vittorio gaietto
Utente Veterano
Utente Veterano


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Dom 26 Giu 2011 - 14:10

Grazie Vittorio! E' il mio primo lavoro in arsenale e come puoi ben capire, è più un banco di prova: quindi di errori ce ne sono tanti, alcuni anche grossolani.....
Se ci sto riuscendo io, non vedo perchè non dovresti riuscirci anche tu!! E' comunque un tipo di costruzione che affascina davvero, soprattutto a queste dimensioni: ogni listello è un pezzo unico, tagliato al momento, secondo il disegno, così come ogni particolare finora messo in opera: si lavora pezzo per pezzo, non c'è nulla che si possa fare "in serie" e questo da, in piccolo, l'idea di ciò che poteva essere la costruzione reale di quella splendida macchina da guerra del vascello del 1700!

Intanto, posto alcune immagini del lavoro di ieri: terminata la posa dei quattro corsi di fasciame tra le cannoniere del secondo ponte ho iniziato la loro levigatura sommaria, più che altro per uniformare la superficie e eliminare le tracce di colla; ho anche rifinito le cannoniere del secondo ponte.

Uno dei listelli più ostici da mettere in opera per via delle soglie delle cannoniere: bisogna essere molto precisi e lavorarlo con mooolta pazienza!




Il dettaglio dei corsi che circondano il bozzello di fiancata: è tutto a vista, quindi bisogna essere particolarmente precisi


Il dettaglio del listello di riempimento modanato tra le cinte del secondo ponte: serve per pareggiare la superficie che deve ospitare le landre del parasartie di maestra


Dettaglio di una cannoniera del secondo ponte


avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Dom 3 Lug 2011 - 18:20

Piccolo passo avanti:
mi sono costruito un paio di "incorsatoi" da una vecchia lama per seghetto per realizzare i listelli modanati.
Con una piccola mola e con delle limette ad ago ho ottenuto la "forma" dell'incorsatoio col quale, con molteplici passate, vado a ricavarmi i listelli modanati.
A tal proposito, proprio l'altro giorno mi sono arrivati i blocchi di ebano e bosso che avevo ordinato da Rivolta. Ottima qualità, soprattutto per il bosso brasiliano che si è rivelato davvero compatto e senza venature col quale farò i listelli modanati.

Dettaglio degli incorsatoi



Per poter lavorare comodamente, ho fissato il listello di bosso di opportuna misura su di un support con due chiodini e stretto il supporto nella morsa: così riesco a usare l'incorsatoio in entrambe le direzioni per ottenere la forma



Il listello modanato in posizione prima dell'incollaggio


dettaglio


Nel frattempo ho terminato la posa dei quattro corsi sull'altro lato tra le cannoniere del secondo ponte
avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da cvincenzo54 il Dom 3 Lug 2011 - 19:19

Complimenti
ciao vincenzo
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Dom 3 Lug 2011 - 19:21

Grazie Vincenzo!!!
avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da vittorio gaietto il Mar 5 Lug 2011 - 14:06

ciao Giampiero vederti lavorare e' sempre un piacere
mi piacciono molto le tue idee (soprattutto quella per la modanature affraid )
i miei complimenti
a presto vittorio cheers

_________________
COMINCIATE COL FARE CIO' CHE E' NECESSARIO, POI CIO' CHE E' POSSIBILE .
E ALL'IMPROVVISO VI SORPRENDERETE A FARE L'IMPOSSIBILE
F.d'Assisi
avatar
vittorio gaietto
Utente Veterano
Utente Veterano


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Ven 15 Lug 2011 - 22:41

Altri due listelli modanati:




Le modanature al loro posto


Ho iniziato il lavoro sui montanti a vista del parapetto, ricavandone alcuni dalle coste, come da progetto e per altri aggiungendovi degli imbuoni tra le coste


avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da cvincenzo54 il Sab 16 Lug 2011 - 11:23

Indubbiamente il lavoro in ammiragliato richiede molto tempo e lavoro, però penzo che i risultati poi diano non poca soddisfazione, complimenti.
ciao vincenzo
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da Forlani daniel il Sab 16 Lug 2011 - 14:46

Ciao Giampiero concordo con Vincenzo, ottimo lavoro mi piace molto la modanatura che hai fatto,ho una curiosità da chiederti quant'è lo spessore degl'incintoni e la loro altezza? grazie e buona domenica
avatar
Forlani daniel
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Dom 17 Lug 2011 - 17:52

grazie ragazzi... al momento non ricordo esattamente le misure precise ma sono larghe circa nove mm e spesse circa cinque
avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Mar 26 Lug 2011 - 17:55

Chiedo scusa a tutti per la "latitanza" ma sono stato in vacanza staccando la spina da tutto....!
@ Sandro: la modanatura l'ho realizzata con un listello di giusta misura di bosso brasiliano: una essenza dura, compatta, dal colore giallognolo.
Per ottenere la modanatura mi sono costruito un incorsatoio da una vecchia lama per seghetto usando delle minifrese e limette ad ago con le quali ho dato la forma; poi basta passare tante volte l'incorsatoio lungo tutto il listello da sagomare, tante volte fino a quando si ottiene la modanatura prevista, cercando di esercitare una pressione uniforme lungo tutto il listello.

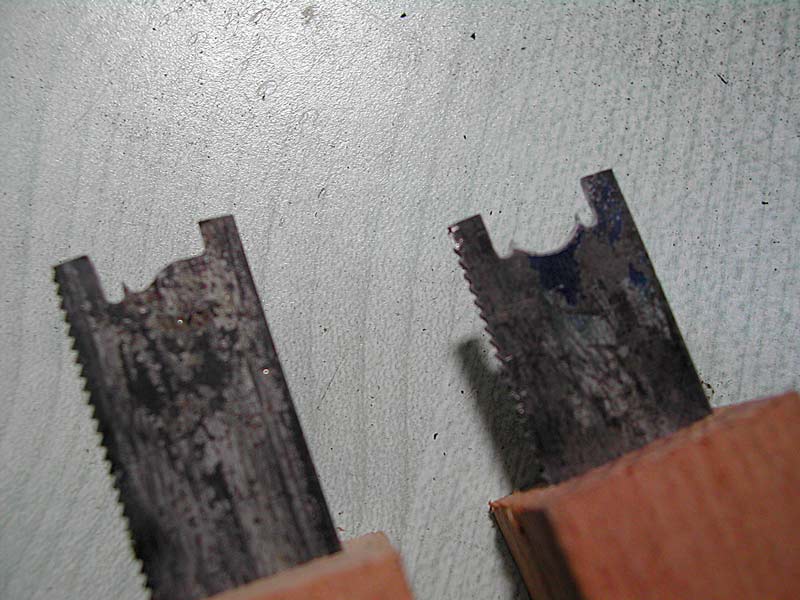

Questi sono due degli incorsatoi che ho utilizzato:



Intanto i lavori sono proseguiti completando l'opera morta su entrambe le fiancate con la posa del capodibanda


Il dettaglio della cannoniera che avrà un fregio a forma di arco (sempre che riesca a realizzarlo!!!)




Il primo corso di fasciame in ebano del bagnasciuga che indica il galleggiamento; l'opera viva sarà completamente in pero

avatar
giampieroricci
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 2 di 15 Precedente  1, 2, 3 ... 8 ... 15  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto



Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
