Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Pagina 6 di 16 Precedente  1 ... 5, 6, 7 ... 11 ... 16  Seguente

Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Lun 30 Apr 2012 - 19:27

Non saprei risponderti.... Io mi sono trovato bebe così! :-)
giampieroricci
giampieroricci
Forumnauta
Forumnauta


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da edo958 il Lun 30 Apr 2012 - 20:57

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 109716 grazie

edo958
Utente sostenitore
Utente sostenitore


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Lun 21 Mag 2012 - 21:52

E' da un po' che sto dietro a studiarmi un metodo valido per realizzare i bagli in due pezzi con doppia palella a trapezio: non è per nulla semplice realizzare questi incastri perchè tra l'altro, i due componenti del baglio, oltre alle palelle a trapezio, hanno anche intersezioni inclinate e, dulcis in fundo, sporgenti di un paio di millimetri rispettivamente

Innanzitutto mi sono riportato i riferimenti delle palelle sul disegno
Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio119

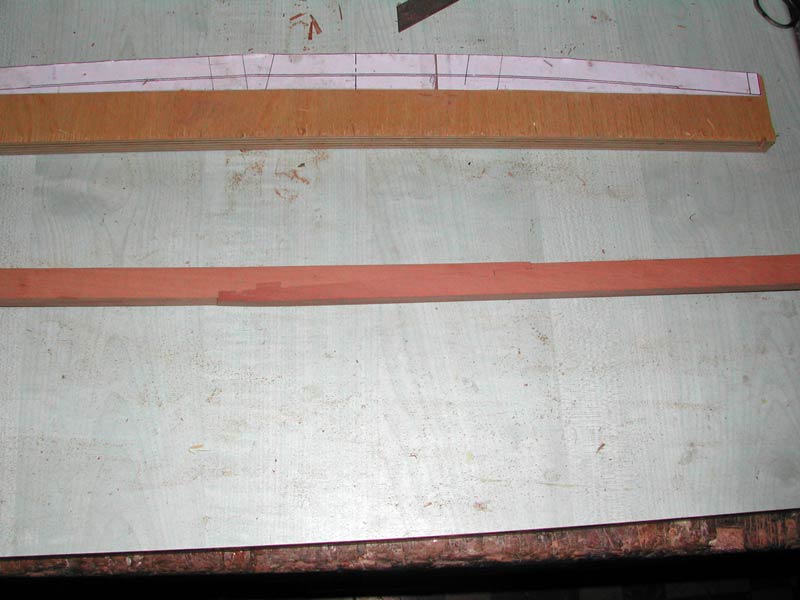

Dopo essermi ricavato le due parti del baglio con le giuste misure, vado a riportarmi il disegno su ogni componente; in verde la parte da asportare
Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio120

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio121

Adesso, con la sega Proxxon mi sono ricavato tutti i tagli di 10° per le palelle variando l'altezza della lama a seconda del tipo di taglio; per essere sicuro di fare un lavoro uguale per tutti i pezzi onde comprometterne gli incastri, mi sono riportato un riferimento fisso su ogni pezzo ed un corrispondente riferimento per taglio sullo squadro della Proxxon

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio123

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio122

Continua.....
giampieroricci
giampieroricci
Forumnauta
Forumnauta


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da Forlani daniel il Lun 21 Mag 2012 - 22:46

Ciao Giampiero, sono dei particolari difficili da realizzare sono curioso di vedere come proseguirai, per il momento grazie che ci stai mostrando la tua tecnica realizzativa, a presto.

Un Saluto!!!!!!! Very Happy
Forlani daniel
Forlani daniel
Utente sostenitore
Utente sostenitore


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da gigantesco giovanni il Mar 22 Mag 2012 - 18:37

ciao giampiero, il mio non vuole essere un consiglio (tra l'altro non sarei in grado di dartene), ma ti posto alcune foto di come gurau ha risolto il problema dei bagli della victory.
Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 72111
Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 72210
Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 72610
Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 73610
spero di esserti stato utile.
giga....

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Mar 22 Mag 2012 - 20:19

grazie Giovanni!
Probabilmente però gli inglesi palellavano in maniera differente, anche se la tecnica con cui realizzarle è buona e più o meno è quella che ho usato io...

Continuo con la descrizione:

Dopo aver fatto tutti i tagli, ciascuno con la giusta altezza, ho iniziato il lavoro con la fresatrice:
prima però mi sono ricavato uno cuneo dell'angolo giusto per la base
della morsa su cui poggiare il semibaglio in lavorazione
Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio124

Questo il risultato ottenuto alla fine di tutte le fresature: le palelle a trapezio sono profonde tre millimetri ciascuna
Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio125

Dopo una piccola rifinitura, gli incastri visti da sopra:
Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio126

Visti da sotto:
Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio127

Dopo l'incollaggio:
Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio128

Continua.........................................
giampieroricci
giampieroricci
Forumnauta
Forumnauta


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da Forlani daniel il Mar 22 Mag 2012 - 22:36

Ciao Giampiero, complimenti per la precisione, continuo a seguirti con interesse, alla prossima.

Un Saluto!!!!!!! Very Happy
Forlani daniel
Forlani daniel
Utente sostenitore
Utente sostenitore


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da gino arcuri il Mar 22 Mag 2012 - 22:48

Bel lavoro Giampiero, complimenti! Gino

_________________
Già da piccolo ero particolarmente attratto da tutto ciò che raffigurava riproduzioni miniaturizzate;
ma ero principalmente affascinato dalle riproduzioni di barche e di vascelli con i loro cannoni e le loro vele e con tutto quel groviglio di fili di cui non capivo molto e mi chiedevo se era veramente necessario che fossero così tanti.
gino arcuri
gino arcuri
Utente sostenitore
Utente sostenitore


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da cvincenzo54 il Mer 23 Mag 2012 - 7:14

Sempre più difficile, (almeno per me) complimenti.

ciao

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
cvincenzo54
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da gigantesco giovanni il Mer 23 Mag 2012 - 17:42

hai detto niente: ma guarda come è semplice, lineare e scorrevole. ti venisse un bene, fai sembrare una cosa facile facile quella gran rottura di palelle.
è bello. buon lavoro.
giga....

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Mer 23 Mag 2012 - 21:17

Vi ringrazio, ragazzi!!


gigantesco giovanni ha scritto: ...fai sembrare una cosa facile facile quella gran rottura di palelle.
è bello. buon lavoro.
giga....

In effetti non è una cosa semplice: l'"asse" della palella è obliquo e questo obbliga a variare le altezze di taglio in base alla distanza dal bordo; inoltre, ogni semi-baglio sporge di un paio di millimetri rispetto all'altro!...

Questo è ciò che ha disegnato Boudriot sul suo 74 cannoni:
Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Dsc_0619

Continuo col mostrarvi il procedimento:
Per il bolzone, mi sono riportato il disegno su di un pezzo di
multistrato avio da usare come dima; in primo piano il baglio finito con
il suo bolzone ed in secondo la dima
Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio129

Visto da sopra
Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio130

Visto da sotto
Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio131

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio132
giampieroricci
giampieroricci
Forumnauta
Forumnauta


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Sab 26 Mag 2012 - 20:58

Oggi ho proseguito la sgrossatura dei bagli facendo delle prove di posizione: non ho ancora effettuato le code di rondine, per evitare che con il continuo smontaggio possano rovinarsi; le farò poco prima del montaggio definitivo, dopo aver preparato tutti i bagli con le calette per le corde, i trincarini e i barrocci

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio138

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio139

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio140

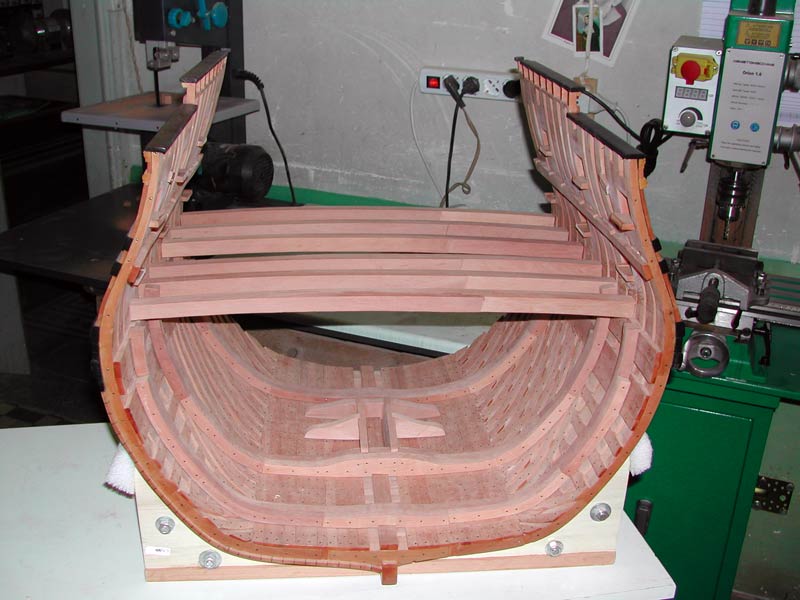

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio141

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio142
giampieroricci
giampieroricci
Forumnauta
Forumnauta


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da gino arcuri il Sab 26 Mag 2012 - 21:19

Superfluo ribadire che è un bel lavoro Giampiero, e diventa sempre più interessante man mano che vai avanti. Vorrei però togliermi un dubbio: dalle foto sembrerebbe come se non ci fosse la dovuta proporzione tra madiere/costa e bagli; sarà molto probabilmente un effetto ottico. Ciao. Gino

_________________
Già da piccolo ero particolarmente attratto da tutto ciò che raffigurava riproduzioni miniaturizzate;
ma ero principalmente affascinato dalle riproduzioni di barche e di vascelli con i loro cannoni e le loro vele e con tutto quel groviglio di fili di cui non capivo molto e mi chiedevo se era veramente necessario che fossero così tanti.
gino arcuri
gino arcuri
Utente sostenitore
Utente sostenitore


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Sab 26 Mag 2012 - 21:51

Sai che anch'io ho avuto il dubbio che i bagli fossero un po' troppo spessi?
Mi sono attenuto alle misure della tavola, ma il tuo post mi ha intrinsecamente confermato che forse devo rivedere qualcosa; sono ancora da rifinire, a dire il vero, li ho soltanto impostati, magari togliendo qualche decimo........
giampieroricci
giampieroricci
Forumnauta
Forumnauta


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da mozzo il Dom 27 Mag 2012 - 9:35

Buongiorno alla ciurma , se mi è consentito,da mie notizie i bagli sono proporzionati in base ai vari ponti , per il ponte di coperta le dimensioni sono circa lo spessore di un quinto e mezzo.
mozzo Basketball

mozzo
Forumnauta
Forumnauta


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Dom 27 Mag 2012 - 10:45

mozzo ha scritto:se mi è consentito,da mie notizie i bagli sono proporzionati in base ai vari ponti , per il ponte di coperta le dimensioni sono circa lo spessore di un quinto e mezzo.

Forse per "quinto" intendi dire la semi-costa che forma un quinto intero? Altrimenti sarebbero improponibili.
giampieroricci
giampieroricci
Forumnauta
Forumnauta


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da mozzo il Dom 27 Mag 2012 - 10:59

Ciao Gian , no , non intendo semi costa ,confermo quello che ho detto quinto,c'è il quinto unico e quello a doppio
ti posto la definizione del Corazzin.
Quinto, s. m.,V. ciascuna delle coste levate sulla spina {chiglia)
a ciascuna delle quinte parti in cui essa si divide; tutti
questi quinti servono di guida al garbo che si vuol dare
al naviglio.

Con stima
mozzo Basketball

mozzo
Forumnauta
Forumnauta


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Dom 27 Mag 2012 - 22:26

Ma sul Fleuron i quinti sono doppi: un quinto e mezzo per la larghezza del baglio sarebbe enormemente esagerato!
giampieroricci
giampieroricci
Forumnauta
Forumnauta


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da mozzo il Dom 27 Mag 2012 - 23:02

cerco di essere più chiaro , un quinto singolo più un mezzo quinto,
mozzo Basketball

mozzo
Forumnauta
Forumnauta


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Sab 9 Giu 2012 - 17:58

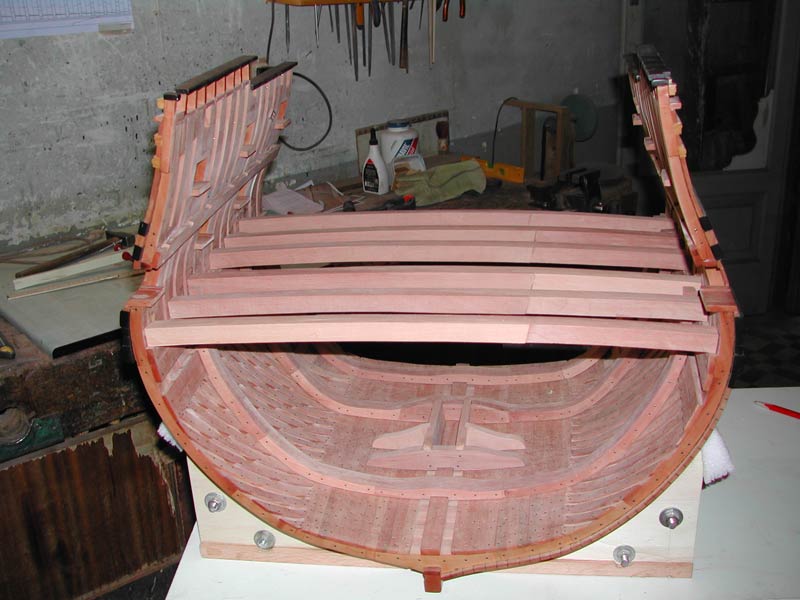

Con lo stesso metodo collaudato per i bagli del primo ponte, ho realizzato i "falsi bagli" o bagli della covertetta, che nella mia sezione sono in numero di tre:

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio151

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio152

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio153

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio154



Prova di posizionamento:
Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio155
giampieroricci
giampieroricci
Forumnauta
Forumnauta


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Dom 17 Giu 2012 - 18:54

Dopo aver finito i bagli della covertetta, ho realizzato i loro braccioli con cui questi bagli erano sostenuti.
I braccioli hanno la caratteristica di avere una piccola modanatura, che ho realizzato a mano con delle piccole limette a coda di topo dopo aver effettuato dei tagli a scaletta

Il bracciolo grezzo
Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio344

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio345

Lo stesso dopo la rifinitura della modanatura
Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio346

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio347

Prova di posizionamento del primo baglio
Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio348
giampieroricci
giampieroricci
Forumnauta
Forumnauta


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da cvincenzo54 il Dom 17 Giu 2012 - 19:08

Scusa la mia ignoranza ma non dovrebbero essere al contrario?

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Sezio310

scratch scratch

ciao

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
cvincenzo54
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Dom 17 Giu 2012 - 19:36

In che senso? cosa intendi per "contrario"?
giampieroricci
giampieroricci
Forumnauta
Forumnauta


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da cvincenzo54 il Dom 17 Giu 2012 - 19:54

Foto dalla rete

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Images13

non so quale ponte è e se ci sono variazioni tra i ponti.

ciao

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
cvincenzo54
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da giampieroricci il Dom 17 Giu 2012 - 22:48

Quello che hai postato tu è un ponte di batteria: si notano le cannoniere; quindi è corretto che i braccioli siano in quella posizione; quelli delle mie foto invece sono i bagli della covertetta, un ponte compreso tra la stiva e il primo ponte di batteria e quindi è corretto che siano "all'insù"
giampieroricci
giampieroricci
Forumnauta
Forumnauta


Visualizza il profilo

Torna in alto Andare in basso

Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci) - Pagina 6 Empty Re: Le Fleuron- Sezione Maestra scala 1:24 (giampieroricci)

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Pagina 6 di 16 Precedente  1 ... 5, 6, 7 ... 11 ... 16  Seguente

Torna in alto



Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
