Nuovo cantiere AJAX (vittorio gaietto)

Ciao a tutti inizio un nuovo cantiere la fregata inglese Ajax datata 1700 circa, progetti Euromodel ( a prima vista ottimi e dettagliati ) .Ho ricevuto oggi i progetti , inizio subito a studiarmeli. Poi si parte all'acqiusto di legnami e cola. . spero di realizzare un buon lavoro e di apprendere da tutti voi il piu' possibile. Vi chiedo ,se possibile ,di aiutarmi nella realizzazione e di essere "spietati" con le critiche , se necessario . Un grazie di cuore a tutti a presto.

Nome: AJAX
Tipo: Fregata inglese
Anno di costruzione: varata a Plymouth nel 1765
Lunghezza reale: scafo 47 m, max 55 m
Scala del modello: 1/72
Tipo modello: autocostruzione / statico
Piano di costruzione: EUROMODEL

Buongiorno alla ciurma , Ciao Vittorio , il Tuo primo passo lo condivido a pieno , leggere e studiare il progetto , ottima ottica.
se ti posso aiutare nel mio piccolo puoi contarci
buon modellismo
mozzo

Ciao Vittorio ti auguro buon lavoro come vedrai i disegni ti indicano la costruzione della Fregata in due modi quello con lo scafo rivestito in rame e quello con il fasciame in legno sono due versioni di cui quella con le placchette in rame è il risultato del restauro della prima versione valuta bene perchè anche sul ponte ci sono delle variazioni comunque ti auguro buon modellismo se hai bisogno chiedi pure

vittorio gaietto ha scritto:Ciao a tutti inizio un nuovo cantiere la fregata inglese Ajax datata 1700 circa...Vi chiedo ,se possibile ,di aiutarmi nella realizzazione e di essere "spietati" con le critiche

1° critica: come del 1700 circa? Vogliamo la data precisa!

Buon cantiere!

Saluti da Scuba!!!

Ciao Vittorio Gaietto
Buonissima la tua scelta ,una bellissima nave
Buon lavoro
Vagelis

Ciao vittorio gaietto, concordo con quanto dici in merito ad un giusto studio del lavoro da svolgere. Attendiamo pazienti le prime foto.

A presto

P.S. Ti ho invito un MP

studiare e fondamentale resto in attesa delle prime immagini

grazie stephen per la dritta , non ci avevo proprio pensato , appena elaboro mando subito foto da condividere ciao a presto

ciao a tutti eccomi qua studiato progetto e come evidenziaro da daniel sono riportate le due versioni optero' per quella datata 1765 la prima versione mi sembra piu' divertente ed articolata. I progetti sono ben definiti e ricchi di particolari splendidamente spiegati con particolari fuori scala per essere piu' chiari. ho iniziato preparando dime di carta che ho ripiegato lungo l'asse per avere piu' simmetria possibile e riportate su compensato tipo fenolico da 8mm che ho piallato a 5mm . Compensato molto resistente e poco deformabile, non e' tanto bello a vedersi ma funziona egregiamente.










fin qui totto bene ho apportato una piccola modifica all'ordinata n 9 per allungare il frapponte dato che c'e' una scaletta dal ponte
superiore






spero di ver detto tutto quello che ho fatto appena ho altre foto mando per intanto buona giornata a tutti a presto ciao.

Ciao vittorio gaietto, ti ricordo che da regolamento non è possibile postare più di 5 foto grandi per messaggio. Ho provveduto ad eliminare quelle in eccedenza che ti sto restituendo tramite MP. Se avessi ancora dei dubbi sul numero di foto da postare e/o sulla modalità ti chiedo di dare una lettura al regolamento http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Grazie per la collaborazione
Stephen Maturin

Ciao Vittorio, molto bene. Vedo che gli studi intrapresi iniziano a concretizzarsi nell'assemblaggio.
Interessante la variazione all'ordinata numero 9, non ho ben compreso ma credo che mi si svelerà tutto nei prossimi giorni.
Non comprendo invece i punti in cui sono presenti i morsetti. Sono dei rinforzi o dei punti di giuntura?

A presto

Ciao buon lavoro per il cantiere aperto
vincenzo

Ciao Vittorio quindi ho capito che farai la prima versione quindi non ti diletterai a fare lo scafo in rame che invece io avevo scelto di fare e devo dirti non con poca difficoltà,comunque ottima la scelta del modello buon lavoro ciao

Grazie a tutti per l'incoraggiamento chiedo scusa per le troppe foto ,ma mi sono fatto prendere dalla foga , comunque i lavori procedono quasi terminato di rivestire il ponte . I morsetti servono per chiudere i rinforzi dove andranno poi posizionati gli alberi ; la modifica e' piu' uno scrupoloche altro e dovrebbe servire solo ad aumentare la visuale di chi guarda da sopra la scaletta . Grazie a tutti e buona giornata a presto

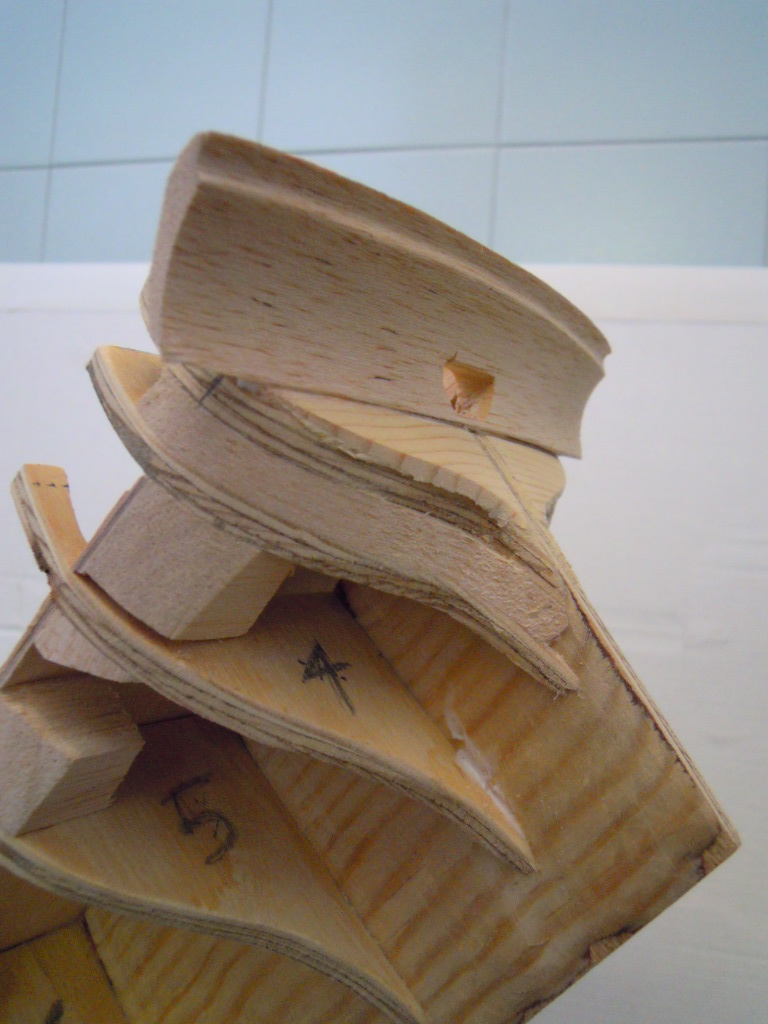

salve ciurma scusate l'intoppo e ancora grazie a stephen per l'aiuto . Posizionati i riempitori a prua ottenuti da legno di pino


i ponti li ho realizzati in compensato tipo avio da 1,5mm e piallicciatura frassino tagliato in listarelle da 4 mm di larghezza e 60mm di lunghezza incollate sfalsate 50% ,usato colla vinilica rapida .Terminati li carteggero' e daro' una mano di impregnante neutro che satinero' con canovaccio . E' una nave divertente da realizzare e mimprende sempre piu' ciao atutti e buona giornata

Ciao Vittorio , scusami , il tavolato del ponte l'hai come e dimensionato e Tuo piacimento ?
Sui riempitori di prua , la farai la battura ?
mozzo
