Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Pagina 4 di 5 Precedente  1, 2, 3, 4, 5  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da cvincenzo54 il Sab 25 Giu 2011 - 9:00

Cosi la foto saranno nuove di zecca
ciao vincenzo
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da gigantesco giovanni il Sab 25 Giu 2011 - 19:53

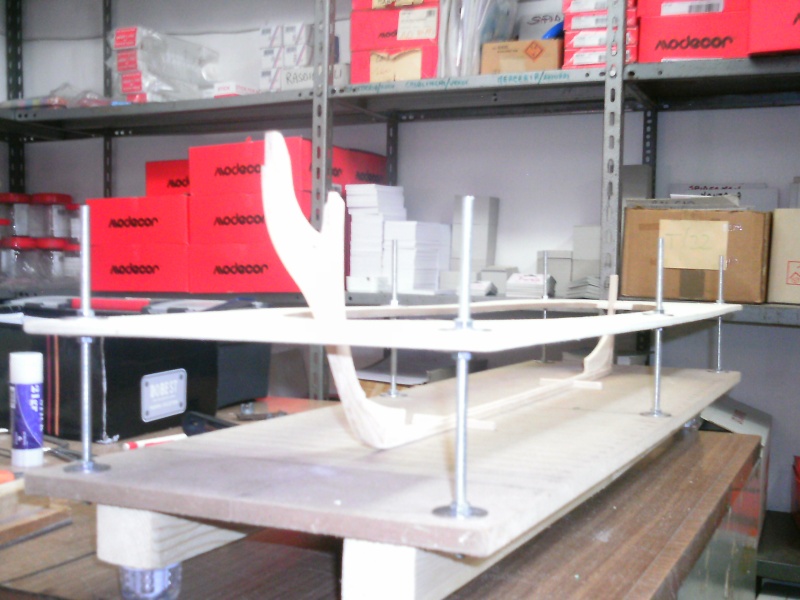

come promesso vi invio alcune foto fatte con la nuova macchina che devo ancora imparare ad usare bene.si vede infatti che non so usare ancora il flash.comunque la chiglia è quasi finita, mi resta da fare la battura a prua e gli scassi sulla chiglia dove andranno le costole. forse aggiungerò anche gli otto chiodi che si trovavano sulle palelle della chiglia e poi passerò tutto con olio paglierino in modo che si vedano meglio tutti i vari pezzetti che compongono la costruzione.

alla prossima.
giga....

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da grisuzone il Sab 25 Giu 2011 - 20:08

non lo usare proprio il flash che forse è meglio Smile
comunque complimenti
avatar
grisuzone
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da cvincenzo54 il Sab 25 Giu 2011 - 20:51

Due domande dai la misura in cm massima (sai con le scale non vado molto d'accordo) e l'atra è che tipo di legno usi grazie ciao vincenzo
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da gigantesco giovanni il Sab 25 Giu 2011 - 22:48

caro vincenzo
la lunghezza della chiglia A.P - F.P. è di mm.596, compresa prua senza bompresso e poppa credo arriverà a mm.850 più o meno.l'altezza della costola centrale all'upper deck è di mm.154 (chiglia compresa), la larghezza massima(fasciame compreso) della costola centrale mm.168. il legno che ho usato per la chiglia è il tiglio, mentre la ruota di prua è fatta in obeche. ho dovuto scegliere quel legno, perché è più facile trovare in commercio gli spessori che mi servono. caso contrario dovrei avere una piallatrice per farmi gli spessori desiderati e come tu sai dalle discussioni precedenti non voglio altra attrezzatura se non archetto, trapanino e limette. comunque ho già pensato di nobilitare il tutto con olio paglierino(l'olio rosso che le nostre mamme adoperavano per ravvivare i mobili di una volta) che oltretutto metterà in risalto le giunture dei vari pezzi. spero di averti soddisfatto, tanto prima o poi la cominci anche tu.
a grisuzone: hai ragione dalla prossima volta non uso più il flash.
giga....

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da Carmine il Dom 26 Giu 2011 - 7:42

Ciao giovanni.
L' olio usalo alla fine ,perche olio e colla non vanno d'accordo,per la nuova macchina fotografica "impostala" su automatico per aver ottime foto.
Ciao Carmine.
avatar
Carmine
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da gigantesco giovanni il Dom 26 Giu 2011 - 13:19

e me lo dici ora che l'ho già passato? bhe va bene, vedremo di farle uscire almeno decenti.
buona domenica a tutti.
giga....

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da gigantesco giovanni il Dom 3 Lug 2011 - 20:41

eccomi di nuovo a voi. ho iniziato a fare le costole e ho cominciato dalla "S" che è l'ultima costola verso prua ancora perpendicolare alla chiglia. dopo di questa cominciano le deviate. dalle foto che vedrete, noterete che il lavoro sta venendo un gabinetto, ma è la prima e mi serve come prova per capire quali sono gli errori che non dovrò più commettere. spero comunque nella vostra comprensione. i pezzi sono piccolissimi e le difficoltà grandissime. me la sono cercata.

non massacratemi ve ne prego.
giga....

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da cvincenzo54 il Dom 3 Lug 2011 - 21:23

Io non vedo tutti questi grossi problemi, anche perchè non sono ancora incollati, credo poi con una carteggiata andranno sicuramente bene, perchè da quello che posso vedere non sono precisi al disegno ma più larghi quindi c'è la possibiltà di carteggiare e correggere le eventuali imprecisioni visto le dimenzioni.
Per il me la sono cercata...............................................................
ma diamo spazio agliesperti
ciao vincenzo
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da Forlani daniel il Dom 3 Lug 2011 - 22:48

Ciao Giovanni scusami una domanda ma il garbo esterno e quello interno hanno del sovramateriale ho sei già a misura? Una curiosità per i riferimenti per ricavare l'angolo di quartabono come ti basi? peccato per le ultime due foto non riesco a distinguere bene le immagini sembrano un po sfuocate comunque ammiro la tua costanza bravo continua così che farai un ottimo lavoro
avatar
Forlani daniel
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da gigantesco giovanni il Dom 3 Lug 2011 - 23:00

hanno sia all'interno che all'esterno sovramateriale. l'ho lasciato apposta per il quartobono. non conosco la maniera per calcolarlo, (magari un consiglio)forse farò dei tentativi quando completata la costola proverò a metterla sullo scaletto. penso che date le misure non dovrebbe essere difficile trovare una soluzione. per le foto o io sono una frana o la macchina non vale una cicca. vedremo di risolvere anche questo.
grazie per l'intervento. giga....

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da cvincenzo54 il Dom 3 Lug 2011 - 23:22

La macchina fotografica se non usi il flasc devi tenerla molto ferma , perchè altrimenti ti verranno tutte mosse, e a questo punto ai due soluzioni trovi il sitema per appogiarla tipo cavalletto o aumenti la luce quando fai le foto e riinserisci il flasc, perchè togliendo l'automatismo impiega più tempo a fare la foto "e tutto si muove"
ciao vincenzo
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da Forlani daniel il Dom 3 Lug 2011 - 23:44

Ciao Giovanni io quando ho disegnato le coste del 74 cannoni per ricavare l'angolo di quartabono sopratutto dove l'angolo è molto pronunciato ho utilizzato questo procedimento

naturalmente ti devi disegnare prima su di un foglio la costa, ricavi l'angolo sia interno che esterno e poi attacchi il disegno sul legno dove andrai a tagliare il tutto così facendo ti resteranno i riferimenti che ti servono ed in seguito praticherai le verie lavorazioni per ricavare l'angolo spero di esserti stato di aiuto considerando che io non sono un'esperto ma sono anch'io all'inizio, un consiglio se vuoi vai a vedere nel cantiere di Matiz quello inerente al vascello 74 cannoni questi riferimenti li trovi considerando che sono due scuole di costruzione diverse ciao e buon lavoro Very Happy
avatar
Forlani daniel
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da Carmine il Lun 4 Lug 2011 - 0:11

Ciao Giovanni,Stai facendo un bel lavoro visto le dimensioni ,pensare che sono piu' di 100 coste.. mi sembra 148 in totale.

Scusate la mia poca cultura sul arsenale ma la costola non e fatta da piu pezzi ???



Qui urge parere degli esperti.
Ciao Carmine.
avatar
Carmine
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da gigantesco giovanni il Lun 4 Lug 2011 - 16:59

daniel sicuramente se mi trovo a mal partito, adotterò il tuo sistema per ricavare l'angolo. in effetti non dovrebbero essere molte le costole che richiedono un calcolo preciso, sempre tenendo conto del poco spessore delle stesse. anche quelle deviate, proprio perché sono deviate, non anno un angolo molto pronunciato come si può vedere dalla foto.

carmine si sono proprio quelle le costole. per quelle che rimarranno a vista sicuramente farò anche la chiodatura
giga....

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da cvincenzo54 il Ven 15 Lug 2011 - 12:42

Ciao gigantesco, i progressi? sono curioso
ciao vincenzo
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da Ospite il Ven 15 Lug 2011 - 12:59

Scusatemi ma nelle deviate non esiste l' angolo di quartabono esiste solo l' angolo che forma la costola con la chiglia quindi perchè fare tutto quel lavoro?
Altro consiglio, la parte interna non lasciare molto margine, anzi se puoi azzeralo, o lasciane proprio poco.
Un saluto
Sandro

Ospite
Ospite


Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da gigantesco giovanni il Ven 15 Lug 2011 - 14:28

santos sono d'accordo con te, infatti mano mano che vado avanti mi sto correggendo e adattando a quanto i disegni prevedono.
vincenzo per le foto spero di metterne alcune la prossima settimana quando avrò fatto almeno 7 o 8 costole per rendere l'idea del lavoro che voglio ottenere.
vi ringrazio e vi saluto.
giga...
p.s. santos, ieri forse per la prima volta, ho visto tutto il TARTANA SANTOS dalla prima all'ultima pagina. sei veramente bravo, preciso e pulito. complimenti di cuore.

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da gigantesco giovanni il Lun 25 Lug 2011 - 21:00

buonasera alla ciurma.
vi metto alcune foto di avanzamento lavoro.
questa è la costola doppia "M". sono i 7 pezzi del primo strato. quello che manca permetterà di vedere in seguito l'interno della nave.sul listello i pezzi del secondo strato prima del taglio

di lato in quest'altra foto ci sono anche i pezzi del secondo strato della costola prima dell'assemblaggio

in quest'altra i due strati sono stati incollati. il mucchietto di ritagli che vedete è quanto resta del listello di tiglio 15 x 3 che stò adoperando

questa è la pressa abbastanza artigianale che sta pressando i due strati. in primo piano gli attrezzi che sto adoperando per fare questo lavoro

l'ultima foto fa vedere le costole che ho fatto sino ad ora. ben poche lo riconosco, ma bisogna tener presente che ogni costola richiede almeno quasi tre ore di lavoro tra taglio, assemblaggio, levigatura e posizionamento sulla chiglia

non tenete presente la data sulle foto. oltre a usare male la macchina, non ho ancora impostato la data esatta. sono state fatte oggi 25/07/2011.
saluti a tutti.
giga....

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da cvincenzo54 il Lun 25 Lug 2011 - 22:23

Ciao vedo che il lavoro procede, certo che ci vuole tempo, ma poi penza alla soffisfazione di vederla finita.
ciao vincenzo
avatar
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da Forlani daniel il Lun 25 Lug 2011 - 23:28

Ciao Giovanni,volevo dirti che stai facendo un bel lavoro,ho una curiosità hai previsto del sovramateriale sul garbo esterno e su quello interno per la finitura? grazie e buon lavoro



Un Saluto!!!!!
avatar
Forlani daniel
Utente sostenitore
Utente sostenitore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da ErPiotta71 il Mar 26 Lug 2011 - 9:57

Forse fra 2 cantieri farò la Victory sezione maestra (o Santisima Trinidat sezione maestra o, meno probabile, lancia armata del 1843) e studio questo topic... se me lo consenti Smile

Domandina, ho visto che hai fatto i pezzi dello scalmo già su misura e incollati anzichè farla un poco più grosso per poi levigare a montagglio ultimato.
Mi puoi dire perchè?


Ultima modifica di ErPiotta71 il Mar 26 Lug 2011 - 10:04, modificato 1 volta
avatar
ErPiotta71
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da mozzo il Mar 26 Lug 2011 - 10:03

Ciao GG ,se mi consenti , grazie , la chiodatura la ometti ?
Grazie di una Tua eventuale risposta
mozzo

mozzo
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da gigantesco giovanni il Gio 28 Lug 2011 - 22:52

scusate l'assenza ma ho avuto da fare. rispondo a chi si è interessato al mio lavoro:
cvincenzo con questo passo da lumaca che sto portando, spero proprio di campare abbastanza per vederne la fine.

daniel, si un pò ne sto lasciando, non molto per la verità. forse coprirò con il fasciame tutte le costole sia all'interno che all'esterno, per dare più consistenza al manufatto,(quindi potei sempre ricorrere a qualche trucchetto per dare il garbo giusto tipo quelli che un pò tutti fanno nella costruzione di un modello chiuso, o solo i più furbetti o i meno esperti). ho intenzione di lasciare almeno cinque aperture per vedere l'interno e non sono ancora sicuro se si manterrà in piedi.

er piotta71, falla la victory, falla come ti pare ma falla perché è troppo bella.

mozzo, no la chiodatura non la farò almeno per come la penso fino a questo momento. ci pensi a chiodare una costola che ha 6 mm di spessore quando è doppia e di conseguenza 3 mm da singola? aveva ragione matiz quando diceva che con quella scala non avrei potuto fare un sacco di cose e avrei dovuto saltare molte pignolerie. resta comunque il fatto che il mio sogno è quello di fare vedere la realizzazione dell'interno e andando avanti forse renderò davvero l'idea di quello che voglio ottenere. e se sarà uno schifo mi nasconderò. ma voi mi perdonerete perché siamo tutti amici.
giga....

Tornare in alto Andare in basso

Re: Costruzione in modello arsenale della Victory (gigantesco giovanni)***chiuso!!!***

Messaggio Da gigantesco giovanni il Ven 4 Nov 2011 - 22:05

bene visto che stiamo in vena di distruzioni (ben poca cosa con quello che succede a genova - amici genovesi sono idealmente al vostro fianco) vi porto a conoscenza che questo topic non esiste più. il modello è naufragato prima di esistere. con quella scala stava venendo un gabinetto(scusate il termine) e allora l'ho distrutta. ma non mi sono arreso. l'ho ridisegnata più grande, ho già fatto la chiglia e una diecina di costole, ho ripensato le aperture per vedere l'interno e quando sarà pronto lo scaletto ve la posterò. quindi non passo solo il tempo a dire spiritosaggini sul forum, ma ogni tanto, anzi quasi sempre, produco.
giga....

Tornare in alto Andare in basso
