Naviomodellismo di arsenale

[Devi essere iscritto e connesso per vedere questa immagine]
Questa è la foto di un mio lavoro fatto di recente.
Ciao lanfranco

Ciao lanfrancop , ti è possibile qualche foto più da vicino ?
complimenti per il modello
mozzo

Modifica ha scritto:lanfranco, BENVENUTO!!!!!!!!!!!!!!
Ciao, Modì.-

con quali piani hai iniziato il lavoro?
hai fatto altri lavori? sia in arsenale che in modellismo classico, Dai dicci qualcosa di più di te!

Scusa del ritardo nel risponderti, questo è il mio primo lavoro in arsenale e ho già costruito svariati modelli in scatole di montaggio quali la titanic, l'amerigo vespucci, la sovrana dei mari, la s.felipe + la couronne. Adesso spero di riuscire a fare anche LA FLEURON. Quando avrò realizzato un qualcosa ti invierò delle foto del lavoro. Ciao lanfranco.
[Devi essere iscritto e connesso per vedere questa immagine]

ciao Lanfranco benvenuto nel forum e complimenti per i tuoi modelli ciao giovanni

Bene, allora diciamo che di esperienza costruttiva ne hai. Bada bene però che l'arsenale è un modo di realizzare totalmente diverso dall'autocostruzione o dalle scatole.
Immagino che tu abbia con te i diegni e la monografia delle edizioni ANCRE per quanto attiene al "Le Fleuron"
Io, come tutti quelli che non si accontentatno del modellismo in autocostruzione, ma vogliono vedere al di là, mi son cimentato nella realizzazione di una porzione di poppa, così tanto per capire, e la mia .............diciamo realizzazione la trovi qui:
[Devi essere iscritto e connesso per vedere questo link]
Per il momento ho sospeso la realizzazione del Le Fleuron, e mi son messo a costruire la "scialuppa armata in guerra dl 1834" sempre edizioni ANCRE.
A breve aprirò il cantiere. Ho soprasseduto al Le Fleuron perchè voglio essere certo al momento che lo inizio di poter leggere bene i disegni e realizzare come si deve.
Certo che per l'arsenale fondamentale è la documentazione ed ancor di più è l'aver letto i tomi del "Vascello da 74 cannoni " di Jean Boudriot oppure "L'arte del Modellismo" di Bernard Frolich!
Scusa questa mia lunga risposta e a presto risentirci nel tuo cantiere!

Buona sera , scusa Modi, ma hai dimenticato un dato importante ,documentazione e dati inerente alla carpenteria navale si è vero che ci sono i 4 volumi del Boudriot e il libro di Frolich , ma non bastano .
mozzo
N.B. questo e un mio parere per chi vuole realizzare un buon lavoro realistico

Ciao Lanfranco,
nei disegni Ancre e nella maggior parte dei disegni di costruzione in arsenale, il profilo esterno dei quinti e' uniforme. Questo per facilitare il taglio.
A taglio avvenuto, occorre determinare i quartabuoni necessari per dare il giusto garbo al bastimento.
Le linee tratteggiate che vedi sono appunto le rastremature da farsi alla costa al fine di ottenere il giusto angolo di quartabuono e quindi il giusto garbo al pezzo.

Luca

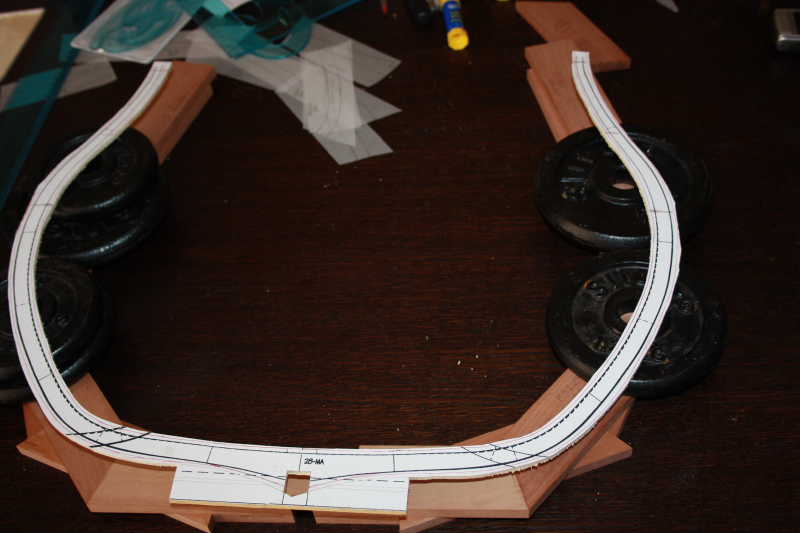

Ti posto la foto di un quinto da me realizzato per il mio modello "Le Fleuron" in scala 1/24

[Devi essere iscritto e connesso per vedere questa immagine]

[Devi essere iscritto e connesso per vedere questa immagine]

In questo quinto, corrispondente ad una delle ordinate maestre, noterai che non vi sono linee tratteggiate.
Si trova infatti a meta' bastimento, dove quindi l'angolo di quartabuono e' quasi pari a zero.

la risposta è esauriente però ho notato che il quinto non è stato sezionato nei vari pezzi prima di essere accoppiato. Non vanno tagliati prima di assemblare le centine dove ci sono le piccole linee continue e quelle tratteggiate. Forse le hai fatte in un unico pezzo e poi hai accoppiate? Ciao lanfranco

Ciao Lanfranco,
noti male

Il quinto e' stato realizzato pezzo pezzo come da conformita' francesi del XVIII secolo.

Luca


[Devi essere iscritto e connesso per vedere questa immagine]


[Devi essere iscritto e connesso per vedere questa immagine]

mi sambrava strano, scusa della domanda. Ti saluto lanfranco.
