Cantiere Cutty Sark (pietroomar1963)

Carissimi amici del Forum,

come promesso oggi apro il cantiere dedicato al Cutty Sark, il veliero sul quale sto lavorando da più di un anno (“il tempo libero” è tiranno, e tutti voi ne sapete qualcosa).
Come per l’Astrolabe, non pensando di iscrivermi ad un Forum, non ho eseguito una serie di foto “passo-passo”, ed oggi me ne rammarico assai.
Però sono ancora in tempo a presentarvi il mio lavoro a scafo ultimato, dandovi alcune informazioni sulla costruzione, e poi sarà mia premura documentare tutto il futuro lavoro da realizzare.

Incominciamo con la prua e relativa polena:

[Devi essere iscritto e connesso per vedere questa immagine]

La polena è quella in fusione bronzea fornita dal kit della Sergal. Ho effettuato un lavoro di pulitura delle spurie di fusione e delle varie imperfezioni, quindi ho steso una mano di fondo di colore alla nitro, così costituito: verde oliva + rosso + marrone (in parti uguali, e poi corretto con piccole parti di verde oliva per raggiungere il tono del bronzo ossidato). Con la tecnica del pennello asciutto ho applicato una leggerissima patina bianca. La fascia è stata colorata con porporina.

[Devi essere iscritto e connesso per vedere questa immagine]

Non sono per niente soddisfatto delle fotoincisioni fornite nel kit. Sono ben realizzate, su questo nulla da dire, ma posate sul modello danno l’idea di qualcosa di finto (posticcio). Sono dell’idea che il problema si potrebbe risolvere in due modi:
1) le tolgo e provo a ricostruirle in legno (come “scultore” valgo come il due di picche, ma non è detta che non si riesca a trarne qualcosa di buono);
2) rendo più “uniforme” il tutto facendo una cosa che però odio oltre ogni limite: dipingo lo scafo di nero !!!!! ……….. ma io amo i velieri lasciati con il legno al “naturale” !!!
Ma, …. vedremo.

[Devi essere iscritto e connesso per vedere questa immagine]

La costruzione dello scafo è la classica: falsa chiglia con ordinate; primo fasciame in legno “povero” e secondo fasciame in noce. Per l’assemblaggio chiglia – ordinate ho utilizzato lo scaletto auto costruito di cui potete vedere le immagini e le modalità di costruzione qui di seguito:
[Devi essere iscritto e connesso per vedere questo link]

Non avendovi ancora conosciuto, ritroverete gli stessi errori già evidenziati nell’Astrolabe: corsi di fasciame realizzati con listelli interi; mancata calafatura finale sia del fasciame che del ponte; imitazione della chiodatura con saldatore.

[Devi essere iscritto e connesso per vedere questa immagine]

Nonostante tutto, ho cercato di eseguire una buona collocazione dei corsi del fasciame prestando particolare attenzione alla simmetria e a non lasciare fessurazioni particolari.
Prima della posa, i listelli del secondo fasciame (in noce) sono stati trattati sul lato “visibile” con una mano di vernice trasparente per legno (per impermeabilizzare ed evitare le macchie lasciate dal collante). Per una volta mi sono voluto fidare dell’esperienza del negoziante ed ho acquistato (ed utilizzato) una vernice di buona qualità, satinata, trasparente. Ma per questo lavoro si è rivelata un disastro. Come sempre ho applicati su un asse del nastro adesivo da carrozziere, con la parte adesiva verso l’alto (tre strisce: una in alto, una al centro ed una in basso dell’asse). Poi ho collocato tutti i listelli (appoggiati longitudinalmente uno all’altro) è ho passato una mano di vernice. Due giorni di asciugatura, poi ho mi sono precipitato a staccarli dall’asse ……. A questo punto la sorpresa !!!!! la vernice, a differenza del turapori ha fatto un effetto collante, sia tra listello e listello, che tra listello e l’asse di supporto. Non vi dico il “cinema” per staccarli cercando di rovinarne il meno possibile.
Mai più !!!!!! vi raccomando, usate il turapori e non il flatin !!!!

[Devi essere iscritto e connesso per vedere questa immagine]

Ho tagliato e rastremato la falsa chiglia sporgente (compreso il dritto di poppa e la prua) ed ho rifatto il tutto con listelli a sezione quadrata di noce, secondo il disegno.
Dopo la carteggiatura ho rifinito il tutto con la vernice trasparente satinata.

Con un tiralinee ho tracciato la linea di galleggiamento e da questa, sino alla chiglia (timone compreso) ho eseguito il rivestimento con lastrine di rame.

Di questo parliamo domani.

Un carissimo saluto, Pietro.

Ciao Pietro sempre pulito nei tuoi lavori, c'è solo una cosa che personalmente non piace:
[Devi essere iscritto e connesso per vedere questa immagine]
sono quei listelli che escono in quel modo. Ovviamente questo vale per il mio gusto.

In meritoalla fase di verniciatura che hai realizzato sui fistelli se vuoi così per prova segui lo stesso sistema di fissaggio cambi solo il prodotto e ti consiglio la Gommalacca, quella che si vende anche nei bricofer in scaglie e si diluisce con alcol al 96% costa poco e da un risultato stupendo.
Un saluto
Sandro

Certo un fasciame disposto in quel modo non è reale, e secondo me compromette non di poco tutta l'armonia dello scafo.

saluti DB

Prima di tutto un ringraziamento agli amici !!!

@Sandro: caro Sandro, ci tengo veramente a ringraziarti per le tue puntualizzazioni sempre attente, sincere ed educate. Sapevo di non aver sbagliato Forum ..... come sai sono iscritto da poco e spero di trovare presto tanti amici con il tuo senso della "passione" che condivido a pieno.

Per quanto riguarda il fasciame, mi rendo conto solo ora, che me lo hai fatto notare, che guardando un modello in costruzione da questo sito:

[Devi essere iscritto e connesso per vedere questo link]

ho completamente frainteso la "normale" conduzione dei corsi di fasciame. Sandro, considera anche che è il primo modello che realizzo con una prua cosi dritta e senza "pancia".

A questo punto vorrei correre hai ripari e sistemare la situazione.
Lo stato attuale dello scafo è questo:

[Devi essere iscritto e connesso per vedere questa immagine]

quindi ho ancora un certo margine per eseguire delle modifiche.

Volevo sottoporti questa idea:

[Devi essere iscritto e connesso per vedere questa immagine]

come mi dicevi, il problema è come arriva a prua la parte bassa del fasciame (appena sopra il corso delle lamelle di rame (foto 1). Potrei a questo punto, con mano ferma e tanta pazienza togliere con un cutter quasta piccola porzione (evidenziata nel trangolo verde della foto 2); arrivare al primo fasciame, pulire bene dalla colla vecchia e ricollocare dei nuovi corsi come in foto 3. Terminerei il lavoro con una delicata passata generale di carta vetra fine e rivernicerei di nuovo tutti i corsi, nella speranza di riuscire ad uniformare la tinta generale (usando lo stesso tipo di legno e la stessa vernice, non dovrebbe essere un problema).

Sandro, cosa ne pensi ??

Intanto, se mi permetti, ti sottopongo anche una foto della parte poppiera .......... fammi sapere se noti dei particolari sbagliati che sono ancora in tempo a correggere !!

[Devi essere iscritto e connesso per vedere questa immagine]

[Devi essere iscritto e connesso per vedere questa immagine]

Sandro, mi rendo conto di abusare della tua gentilezza e competenza .... ma sei un vero punto di riferimento.

Ciao Pietro

Ciao pietro sia ben inteso che i complimenti sono sempre validi, ma penso che qui in questo specifico forum si deve cercare di crescere tutti e non solo dire che bello ma esprimere anche le proprie idee o pensieri che possono non essere condivise ma almeno si cresce.
Dopo questa parentesi hai capito esattamente il problema e la soluzione che haiproposto la vedo fattibile.
In merito alla zona di poppa anche li c'è lo stesso problemino, gli ultimi 4 corsi di fasciame in basso nella prima foto di poppa e altri due sulla seconda foto di poppa.
Purtroppo non riesco ad inserire le immagini.
Un saluto
Sandro

ciao pietro
spero che anche la mia cosiderazione sia tenuta in conto come "passione".
nel tuo modello non è prevista la battura?
[Devi essere iscritto e connesso per vedere questa immagine]
complimenti comunque per l'ordine e la pulizia.
buon proseguimento!

Se posso dire la mia... interventi allo stato attuale dei lavori possono rilevarsi rischiosi... vai avanti e fanne tesoro per il prossimo.

La battura è prevista ... tra la fine del fasciame e il dritto non ci devono essere scalini.



Questi errori sono molto comuni nei modelli... secondo me il fasciame dello scafo è una parte molto in evidenza a modello finito e andrebbe fatta come realmente è fatta, ma questo è un altro argomento.

Non prendere le mie parole come critiche sto parlando in senso generale... stai facendo un bel lavoro.

saluti DB

Risposte agli amici:

@Gian Paolo: per l'assenza della battura ho commesso una serie di errori proprio infantili che è inutile star qui ad elencarti.

@DB: scusa, ti chiamo con il nickname perchè non conosco il tuo nome. Nella realizzazione del fasciame ho commesso un bel po di errori ........ sniff !!! .... vi avessi conosciuto prima !!!!!!!!!!!! MI hai messo un dubbio atroce, che condivido pienamente: arrivato a questo punto, cercare di risitemare la situazione potrebbe portare più danno che vantaggi. Ne farò "veramente" tesoro per i prossimi modelli.

@Sandro: appena possibile rispondo alla tua domenda sul fasciame e attendo con ansia lumi sul ponte.

Cari amici, se ne avete voglia e tempo continuate a seguirmi, ho un immenso bisogno delle vostre critiche e dei vostri consigli per crescere e migliorare in questa passione meravigliosa. Grazie.

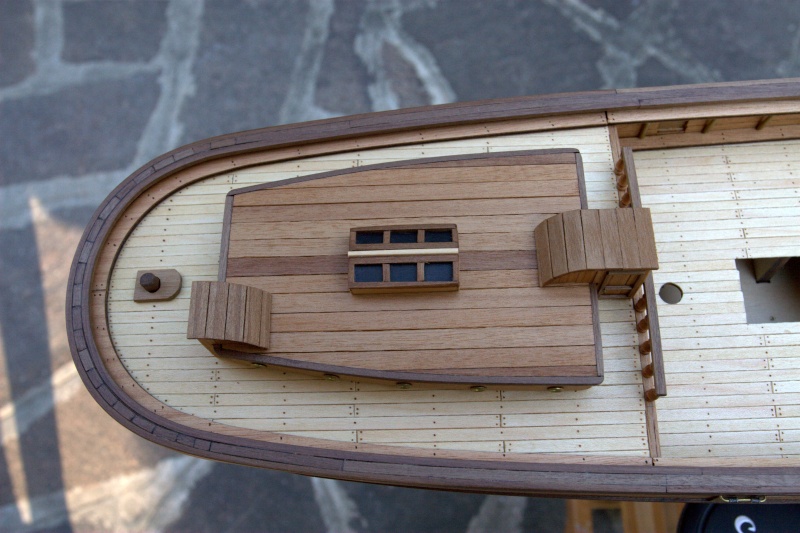

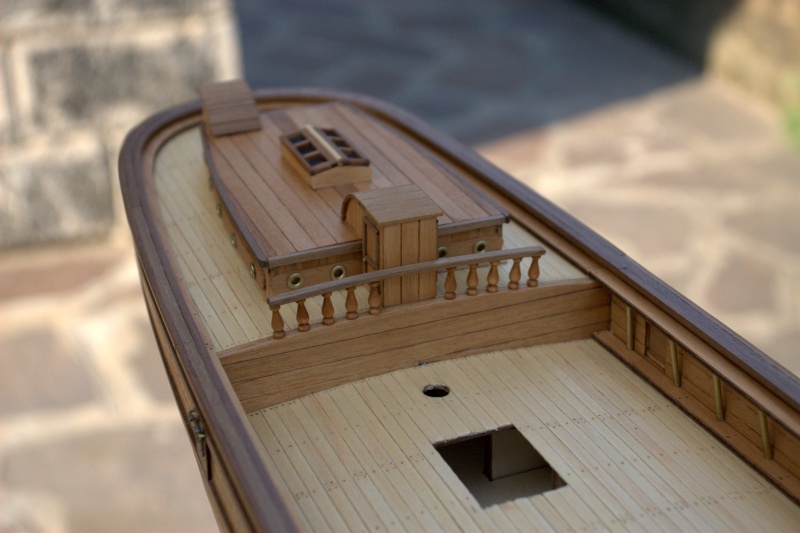

Oggi vi posto ancora alcune immagini del lavoro già eseguito:

[Devi essere iscritto e connesso per vedere questa immagine]

[Devi essere iscritto e connesso per vedere questa immagine]

[Devi essere iscritto e connesso per vedere questa immagine]

[Devi essere iscritto e connesso per vedere questa immagine]

[Devi essere iscritto e connesso per vedere questa immagine]

In settimana vi posto le immagini del rivestimento in rame dello scafo e di alcune sovrastrutture già realizzate.

Ciao Pietro

Ciao Pietro,
a mio avviso stai facendo un'ottimo lavoro, si apprezza la pulizia e l'ordine, riflette il carattere della persona evidentemente. A me piace moltissimo, in particolare il tuo modo di imitare la chiodatura, secondo me se ti ci applichi ancora un po e la perfezioni ..... da sballo, non me ne vogliano i puristi ( ora sai quante me ne diranno). Concordo nel non stravolgere il lavoro fin qui fatto, fanne tesoro per i prossimi, te lo dico perchè anche a me è stato dato questo consiglio dall'amico Francesco ( e ad ascoltarlo ci si guadagna sempre) su un modello di cacciamine fatto ormai 5 anni fa, con poca esperienza, anzi quasi nulla. Osservo sempre con piacere il tuo lavoro e ora che Sandro ti marca stretto vedrai che salto di qualità.

Un saluto Unimatrix/Bruno

ciao pietro
(quoto completamente il messaggio precedente di unimatrix)

è davvero rilassante poter discutere di particolari costruttivi senza timore di suscitare suscettibilità.
mentre discuto, imparo qualcosa di nuovo che poi cerco/spero di mettere in pratica.
tu poi fai delle foto macro particolamente chiare che invitano alla riflessione!

per questo avrei un dubbio generale:
le giunzioni di testa dell'assito del ponte andrebbero fatte in asse agli [Devi essere iscritto e connesso per vedere questo link]/[Devi essere iscritto e connesso per vedere questo link]?
(ma forse quelli che vedo sulla faccia interna dell'[Devi essere iscritto e connesso per vedere questo link] non sono scalmi?)
ciao a tutti

Ciao ragazzi....

le chiodature del ponte "cascano" dove si trovano i bagli ..... e non è detto che questi cadano in corrispondenza delle costole (ordinate).

Nella seconda foto il fasciame sotto alle colonnine sicuramente nella realtà segue la curva del baglio difficilmente sarebbe tagliato così.
Gli errori li commettono tutti anche i maestri.... l'importante è metterli a disposizione degli altri..

Anch'io su il mio Belle ne ho commessi di errori.... qualcuno smontando sono riuscito a sistemare qualche altro non ho potuto ma sicuramente è la PALESTRA per il prossimo modello.

saluti DB (davide)

ciao Pietro, vai felice ,--se è uno dei tuoi primi modelli puoi essere contento, la stoffa c'è e a mio parere è buona . Devi studiare un pò per fare le cose corrette ma anche scorrette le hai fatte bene, ti manca un pò di conoscenza ma se lavori in quel modo così preciso e così pulito vai felice ciao giovanni

Resposte agli amici:

@Unimatrix: mille grazie !!! ho visto che i puristi non hanno infierito
Però il consiglio di tutti è stato, anche per il modello dell'Astrolabe, di essere più preciso nella disposizioni delle assi, rispettare l'allineamento con i bagli, e fare la chiodatura con legno o filo di ottone. Per il prossimo modello tenterò la sfida con il metodo "reale" .... se poi mi viene una porcheria ...... bhe, c'è sempre il mio fido saldatore !!!

@DB: mi hai illuminato ancora una volta !! la faccenda del fasciame che segue la curvatura del baglio proprio non la sapevo (....... devo mettermi a studiare, c'è poco da fare!!). Per la storia dell'allineamento chiodatura-bagli, anche Sandro si stà prodigando a "martellarmi" il concetto nella zucca.

@Gian Paolo: grazie di continuare a seguirmi. Penso che la tua domanda sia stata trattata perfettamente da DB.

@Mozzo e Giovanni: mille grazie. Continuate a seguirmi, mi fa un piacere immenso. Questo è veramente un gran Forum.

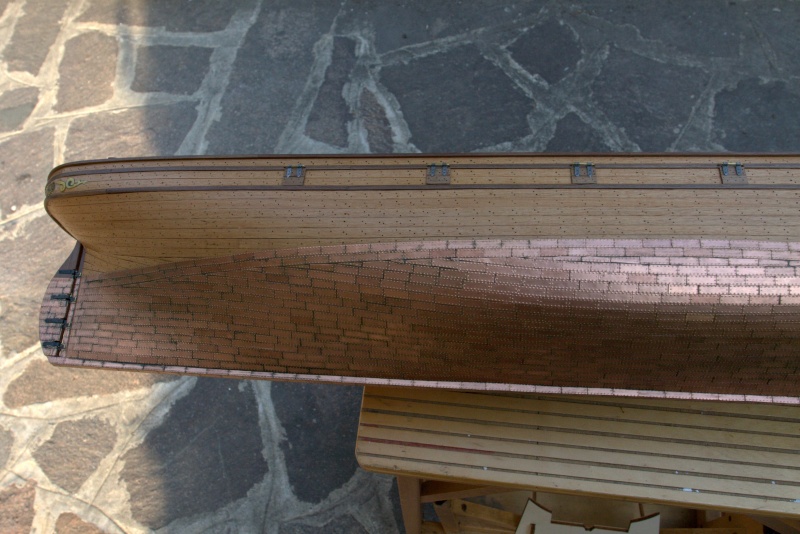

Oggi, visto che non mi sono ancora fatto abbastanza del male vi posto alcune immagini del rivestimento in rame dello scafo sotto la linea di galleggiamento.

Le lastrine di rame sono quelle contenute nel kit della Sergal, il colore è quello di un canale di grondaia appena installato e sinceramente non mi piaceva, troppo falso, anche per un occhio inesperto come il mio.

[Devi essere iscritto e connesso per vedere questa immagine]

Ho fissato le lastre al secondo fasciame utilizzando un collante di tipo cianoacrilato marca Loctite, che viene venduto nelle ferramente come frena-filetti.

[Devi essere iscritto e connesso per vedere questa immagine]

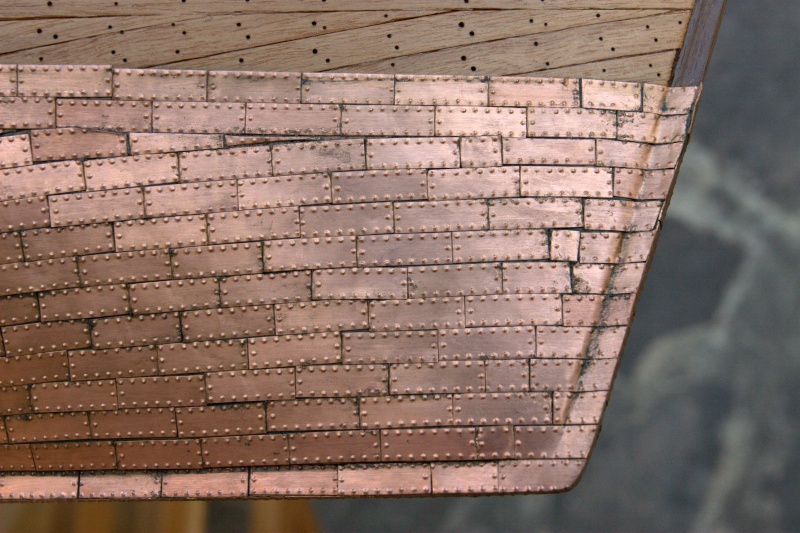

Per donare all'insieme un certo che di "vissuto", ho chiesto ad un amico che si diletta in modellismo statico di mezzi militari. Mi ha consigliato di preparare la solita tinta (verde scuro + marrone + rosso), diluire con solvente per colori alla nitro sino ad ottenere quella che lui definisce "lavatura", cioè un colore molto diluito (quasi un acquerello). Stendere questa lavatura su tutta la parte in rame; attendere pochi minuti e passare bene uno straccio. Il colore viene praticamente via tutto, tranne che tra le fessure di giunzione e sul bordo delle false chiodature. Si ripete l'oparazione un paio di volte o tre, sempre ripulendo il tutto con lo straccio.

[Devi essere iscritto e connesso per vedere questa immagine]

Ad asciugatura avvenuta, passare sulla parte in rame, una leggera mano di vernice trasparente opaca.

[Devi essere iscritto e connesso per vedere questa immagine]

Mi spiace che le foto non rendano giustizia al "tono" di colore e opacità che hanno preso le lastrine, ma vi assicuro che è di gran lunga migliore di quelle originali.

Un carissimo saluto a tuttti gli amici del Forum, e alla prossima.
Pietro

PS: chiedo venia a Sandro se mi permetto di modificare il post di oggi per poter rispondere all'amico Mozzo per quanto sotto postato:
Mozzo, chiedo scusa per aver utilizzato il termine "puristi", era solo per fare il verso alla domanda di Unimatrix. Se il termine è inteso come persona/e intransigenti, è assolutamente al di fuori dei miei pensieri. Anzi, attendo di poter attingere per anni dalla vostra immensa esperienza per diventare un "purista", cioè un appassionato che ricerca in ogni particolare non tanto la perfezione della realizzazione, quanto la reale riproduzione del pensiero di coloro che progettavano e costruivano i velieri, seguendo logiche di esperienza e calcolo che mi stupiscono ogni giorno.

Per quanto riguarda il fasciame che segue la curvatura del baglio, quello che io ho capito dal consiglio di DB è questo:

[Devi essere iscritto e connesso per vedere questa immagine]

non dovevo realizzare il fasciame di rivestimento tra il primo e il secondo ponte in modo dritto, ma dovevo dargli la stessa curvatura del baglio.
Ho forse inteso male ??
Mozzo, ti saluto con stima e ammirazione.
Pietro
