Sovereign of the Seas da Piani Amati Modificati (Tuvok)

Salve a tutti, come anticipato nel mio post di presentazione, in questo momento mi sto accingendo alla realizzazione della Sovrana dei Mari in autocostruzione.

Questo e' il mio secondo modello dopo un Ketch della Corel, nonostante la poca esperienza, trovo un entusiasmo veramente alto nella costruzione di questo veliero.

La struttura del modello e' tutta in compensato di betulla spessore 6mm per falsa chiglia e ordinate, mentre di spessore 1 mm per i falsi ponti.

Allego qualche foto da inizio cantiere fino allo stato attuale del WIP

Prima di tutto ho modificato la chiglia, [Devi essere iscritto e connesso per vedere questo link] e sperone simulando come potessero essere gli incastri che la componevano, trovando un giusto equilibrio tra realta' e modellismo (visto che non la sto realizzando in arsenale)

[Devi essere iscritto e connesso per vedere questa immagine]

Dopo lo studio in Autocad sono passato alla sua realizzazione in legno di noce massello

[Devi essere iscritto e connesso per vedere questa immagine]

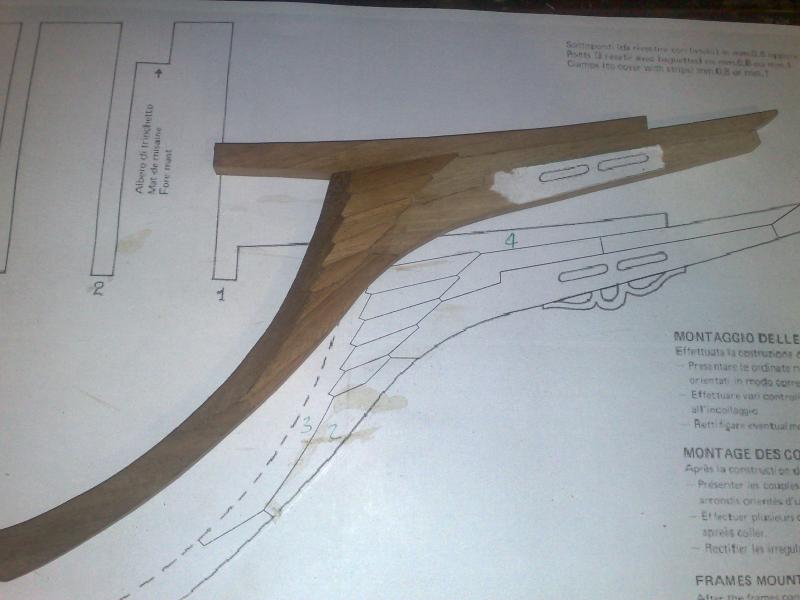

ecco lo sperone completato

[Devi essere iscritto e connesso per vedere questa immagine]

e la chiglia in noce applicata alla falsa chiglia in compensato (qui' ho commesso un erroe nell'applicarla subito, avree dovuto invece aspettare dopo la fasciatura)

[Devi essere iscritto e connesso per vedere questa immagine]

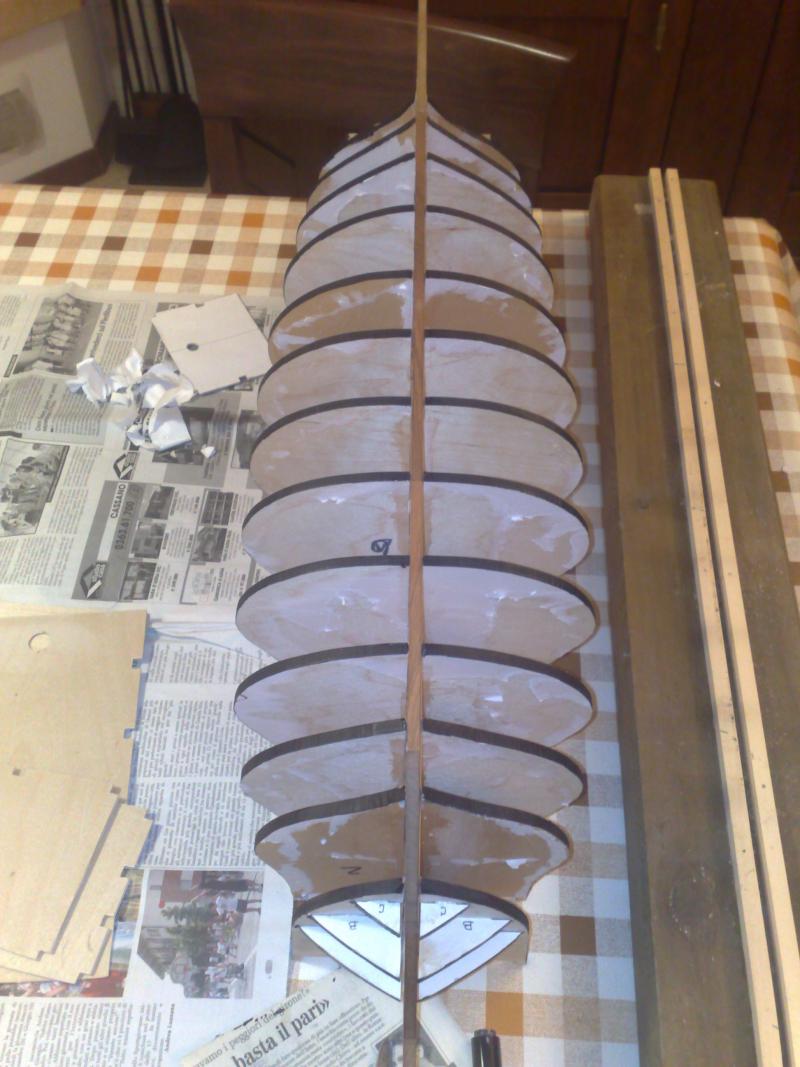

Finito di tagliare il tutto (grazie anche alla sega a nastro) ho iniziato a incollare le ordinate alla chigia stando bene attento alla simmetria del tutto.

Ho provveduto poi a colorare di nero i bordi delle ordinate per avere un riferimento durante l'angolo di quartabuono

[Devi essere iscritto e connesso per vedere questa immagine]

[Devi essere iscritto e connesso per vedere questa immagine]

[Devi essere iscritto e connesso per vedere questa immagine]

[Devi essere iscritto e connesso per vedere questa immagine]

[Devi essere iscritto e connesso per vedere questa immagine]

Montato comlpetamente lo scafo ho fatto dei riempimenti di balsa a poppa e prua per aiutarmi con il fasciame ed ho iniziato a fasciare il tutto. I piani prevedevano un unico fasciame in noce 5x2mm ma io ho optato per fare 2 fasciami, ilprimo in tiglio 5x1,5, il secondo di noce 4x1mm (considerando che con la levigatura del primo fasciame posso perdere quei 0,5mm che avanzano).

[Devi essere iscritto e connesso per vedere questa immagine]

[Devi essere iscritto e connesso per vedere questa immagine]

[Devi essere iscritto e connesso per vedere questa immagine]

[Devi essere iscritto e connesso per vedere questa immagine]

Poi ho modificato la poppa prevista dai piani Amati in modo che rispecchiasse il piu' possibile la raffigurazione del dipinto con Pett.

Quindi ho modificato l'arcaccia e il coronamento (che dai piani erano completamente diversi)

Questo e' il dipinto:

[Devi essere iscritto e connesso per vedere questa immagine]

E questa e' la poppa modificata:

[Devi essere iscritto e connesso per vedere questa immagine]

[Devi essere iscritto e connesso per vedere questa immagine]

ed ecco la modifica dell'arcaccia (praticamente lo stato attuale del WIP):

[Devi essere iscritto e connesso per vedere questa immagine]

Ora devo aprire i sabordi, e poi iniziare il secondo fasciame.

Salute a tutti

Chiedo davvero scusa, l'avevo fatto per fare un riassunto del WIP da inizio lavori fino allo stato attuale, e dato che mi sembrava che fosse troppo per un solo post caricare circa 20 foto, allora l'ho diviso.

Ora leggo bene il regolamento.

Scusatemi ancora

Alex

Ciao avevo capito perfettamente il tuo intento ed è per questo motivo che non ho cancellato i post in eccesso, ora dopa la tua lettura al regolamento puoi andare a gonfie vele.
Ti ringrazio
Sandro

Buon giorno a tutti, mi e' successa una cosa che mi ha fatto molto pensare.
Durante la tracciatura dei [Devi essere iscritto e connesso per vedere questo link], nel prendere le misurazioni, mi sono reso conto che vi era una discrepanza tra le tavole del progetto in mio possesso.

Praticamente alcune [Devi essere iscritto e connesso per vedere questo link] risultavano troppo alte (nonostante le avessi ricopiate perfettamente dal progetto), e mi davano un'inclinazione della murata errata con uno scarto di 5mm che mi andava ad inficiare tutta la questione sabordi, decori e sovrastrutture del ponte.

Ho dovuto quindi agire e modificare l'inclinazione della murata in modo che finalmente mi collimasse il tutto.

La cosa che mi lascia perplesso e' se effettevamente ci fosse un errore nei piani oppure l'ho commesso io involontariamente. Sarebbe interessante sapere se qualcuno che l'ha gia' costruita o la sta costruendo dagli stessi piani ha riscontrato lo stesso problema

Comunque sta di fatto che ora e' sistemato e continuo la tracciatura dei sabordi.

Nella foto si vede il vecchio profilo della [Devi essere iscritto e connesso per vedere questo link] (in giallo), e in rosso la giusta altezza "A".

Ciao a tutti Alex

[Devi essere iscritto e connesso per vedere questa immagine]

Ciao Tuvok anche io ho trovato questo errore e tanti altri.
Saluti Giandamiano

Bene Giandiamiano, anzi male, nel senso che d'ora in poi dovro' controllare piu' e piu' volte il tutto per non trovare brutte sorprese in futuro.

Aggiornamento Wip

Ho finito di sistemare la murata errata e ora ho iniziato a tracciare i sabordi. Per essere sicuro oltre ai sabordi ho disegnato sullo scafo anche alcune parti di decori (poca cosa) e il giro degli incintoni, per avere una vista d'insieme ed evitare di trovarmi brutte sorprese in futuro. Il lavoro e' lento ma almeno alla fine sono piu' sicuro del tutto.

Intanto ho finito la prima fila di sabordi... considerando che ne ha tre.. la cosa si fa lunga!!

Buona serata

Alex

[Devi essere iscritto e connesso per vedere questa immagine]

[Devi essere iscritto e connesso per vedere questa immagine]

Buona sera a tutti. Oggi dopo la delusione mondiale per l'esclusione dell'italia dalla competizione in Sudafrica, mi sono buttato a capofitto sul modello cercando conforto.

Invece anche li ho trovato altri problemi, sempre nella tracciatura dei sabordi.

Molte aperture della seconda fila mi cadono sulla costa delle ordinate, le distanze sono giuste perche' mi corrispondono a quelle di progetto (e si intersecano in modo preciso con la posizione dei sabordi della prima fila).

Non so se e' dovuta al fatto che il progetto li prevede chiusi.

E' gia' la seconda grave discrepanza che ho trovato tra le diverse tavole dei piani.

Ora chiedo un consiglio a voi. Visto che il gioco che ho tra la distanza dei sabordi e' pressoche' nullo (dovuto alla posizione futura dei fregi), posso comunque aprire il sabordo andando a intaccare l'ordinata o e' pericoloso?:skept:
altrimenti non saprei proprio come fare.

Aspetto numi

[Devi essere iscritto e connesso per vedere questa immagine]

Ciao Tuvok non sono un esperto ma secondo me non pregiudichi nulla se intacchi l' urdinata solo nelle zone dei sobordi, se infine vuoi essere più tranquillo potresti creare all' interno un quadrato più grande, con un listello ad esempio, intorno alla zona del sobordo tale da irrobustire la zona stessa.
Un saluto e spero che trovi la soluzione più corretta.
Un saluto
Sandro

Ciao Tuvok , fermati , fai il punto della situazione e ne frattempo se puoi trovare qualche stampa della nave per avere qualche idea se è il progetto o qualche Tuo errore.
mozzo

Ciao Tuvok ho avuto anch’io quel problema e ho intaccato le ordinate per ordinare i sabordi in modo da non avere problemi con le distanze e i decori.
Saluti Giandamiano

Buona serata a tutti. Finalmente, anche grazie all'aiuto della tecnologia (ho stampato i sabordi 15x15 con autocad e poi incollati nella giusta posizione), ho finito la tracciatura di un lato dello scafo. ho tenuto conto di tutti i consigli che mi sono stati dati e della telefonata chiarificatrice con un amico modellista che ne ha costruite piu' di una. non ho considerando quindi la posizione riportata sui piani, ma li ho disposti facendo la famosa "scacchiera", storicamente piu' valida.

Ora devo riportare il tutto sull'altro lato e poi posso iniziare ad aprirli.

Intanto buona serata a tutti

Alex

[Devi essere iscritto e connesso per vedere questa immagine]

E questa e' una stampa d'epoca che mostra la disposizione a scacchiera dei sabordi.

[Devi essere iscritto e connesso per vedere questa immagine]

[Devi essere iscritto e connesso per vedere questa immagine]

[Devi essere iscritto e connesso per vedere questa immagine]
