LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da Modifica il Lun 18 Gen 2010 - 21:52

Ciao a tutti,
eccomi quà ad aprire un nuovo cantiere percorrendo una nuova strada, difficile e sconosciuta per un produci/segatura come me.
A metà di dicembre mi è arrivata la monografia con le tavole per la realizzazione del vascello da 64 cannon "Le Fleuron" e fino ad adesso non ho fatto altro che leggere e guardare i disegni in assonometria per la realizzazione.
Al primo impatto, mi è venuto spontaneo dirmi che mi ero sopravalutato quando ho deciso di acqustare queta monografia.
Al secondo di impatto ero ancora più convinto di essermi sopravalutato, e così, per ogni giorno che passavo a rileggere e studiare.
Nel frattempo ho  scassato i casseri a diverse persone che l'arsenale lo realizzano già e bene!, primo fra tutti Luca/ammutinato, con il quale ho passato intere ore al cellulare a disquisire sul modello  e sulla sua realizzazione.
Ieri l'altro ho deciso che dovevo mettermi alla prova, ed ho pensato che la miglior cosa per capirmi, era quella di realizzare subuti un particolere, perchè solamente il risultato di questo mi dirà se sono in grado di interpretare nella maniera corretta le assonometrie della ANCRE e se sono all'altezza di lavorare un legno nobile come il peromsenza possibilità di commettere errori.
Questa mattina avevo un paio di orette di tempo libero ed ho approfittato per ritagliare dalla carta  i partcolari dell'Arcaccia perchè ritengo che questo pezzo sia uno dei più impegnativi di tutto il modello.
Ho ritagliato le parti che mi necessitano e le ho incollate su di una tavoletta di Bahia.
(La tavoletta di Bahia che possiedo ha uno spessore di 10 millimetri, mentre quasi tutte le parti che compongo la parte poppiera sono di 8 millimetri e qualcuna anche di 6, per cui ho messo in moto la pialla a spessore, ho regolato l'altezza ed ho portato parte della tavola di Bahia ad 8 millimetri ed un'altra a 6!. Ragazzi che spettacolo la pialla a spessore!!!!)
Ho iniziato a lavorare sul Bahia e non sul Pero proprio perchè si tratta di un pezzo per capire le mie capacità e se la risposta finale srà positiva, realizzerò il modello in Pero!
Bene, basta con le chiacchere, adesso posto due foto.

Foto1, I pezzi incollati sulle tavolette


Foto 2 Taglio dei particolari in maniera grossolana per essere poi rifiniti.


Foto 3 Esploso dei pezzi dopo la prima rifinitura


Foto 4 I pezzi appena rifiniti accorpati a formare il dritto di Poppa e gli accessori (Gaisoni) ed il dragante con il controdragante.


I pezzi son rifiniti perfettamente nelle parti che rimarranno inalterate, mentre ci saranno da realizzare diversi quartabuoni con diverse inclinazioni ed alcuni incastri a mortasa e tenone.

Bene, per  oggi vi ho scassato abbastanza, quindi vi saluto e vi do appumntamento alla prossima.
Modì.-
avatar
Modifica
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da alduspm il Lun 18 Gen 2010 - 21:56

Ciao Modì, complimenti per l'inizio di questa avventura.
Non sapevo dell'esistenza di questi carteggi, posso chiederti dove li si possono trovare?
Ancora in bocca al lupo e buon lavoro lol!
avatar
alduspm
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da Modifica il Lun 18 Gen 2010 - 21:59

Sicuramente le trovi qui!
http://www.ancre.fr/

Ciao,, Modì.-
avatar
Modifica
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da leone il Mar 19 Gen 2010 - 0:36

ciao modi ti sei preso un bel lavoro da fare complimenti, può essre che prima o poi mi cimenti anche io in qualcosa di simile un saluto guido
avatar
leone
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da mozzo il Mar 19 Gen 2010 - 9:28

Buongiorno alla ciurma , Ciao Modi , ottima scelta , Ti consiglio vai piano che è più impegnativo interpretare il disegno che fare il modello , in rete di costruttori d'arsenale ci sono ma fai attenzione , ti posso citare alcuni di mia conoscenza , se vuoi , fai toc toc in MP
buon lavoro
mozzo Basketball

mozzo
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da Brad Barron il Mar 19 Gen 2010 - 10:08

buongiorno modi!
avevi prurito in testa? ora grattati! Very Happy
a parte le battute hai scelto di fare un bel passo!
ti auguro di fare un buon lavoro!
naturalemente starò qui ad aspettare i tuoi sviluppi!
un saluto e a presto!
buon modellismo a tutti!
avatar
Brad Barron
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da Modifica il Mar 19 Gen 2010 - 12:26

mozzo ha scritto:Buongiorno alla ciurma , Ciao Modi , ottima scelta , Ti consiglio vai piano che è più impegnativo interpretare il disegno che fare il modello , in rete di costruttori d'arsenale ci sono ma fai attenzione , ti posso citare alcuni di mia conoscenza , se vuoi , fai toc toc in MP
buon lavoro
mozzo Basketball

Eh!!! si carissimo Francesco, hai proprio ragione, il disegno è la cosa più impegnativa in questo tipo di realizzazione.
Una volta che hai imparato a decifrarlo sei a posto. Poi il lavorare il legno vin di conseguenza, basta avere molta più pazienza e calma.
E se un pezzo non è giusto, giù nel caminetto!!!!!!
Ciao e grazie, Modì.-
avatar
Modifica
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da Scubaleo il Mar 19 Gen 2010 - 12:31

Carlo, se scrivi è perchè sei risalito dal tuo laboratorio Smile.
Che novità ci porti?

Saluti da Scuba!!!

_________________
Un capitano non abbandona mai la propria nave!
Prendi una canzone triste e rendila migliore.

Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail amministrazione: info@scuoladimodellismo.it

Lo Staff di Scuola di Modellismo:


avatar
Scubaleo
Amministratore
Amministratore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da Modifica il Mar 19 Gen 2010 - 13:22

Ciao Scubaleo, si, le maestranze mi hanno lasciato salire per il pranzo!!! Wink

Novità pochissime, questa mattina ho rifatto due pezzi, in quanto come realizzazione perfetti, ma errata interpretazione dei disegni!, quindi .................buoni per il caminetto! Ne ho ancora uno che non mi convince, per cui nel pomeriggio studierò nuovamente il disegno.
Porca vacca se son tosti questi disegni!!!!!!!!

Per fortuna che questa arcaccia mi serve appunto come studio di questo nuovo (per me) modo di fare modellismo!!
e come dice spesso Santos, ""sperimentare, bisogna sperimentare!!!""
Alla Prox, Modì.-
avatar
Modifica
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da vip44 il Mer 20 Gen 2010 - 11:00

Ciao Carlo.
Bene, hai preso proprio un bell'impegno.
Mi raccomando, foto passo-passo, è una cosa che mi piacerebbe provare a fare, ma intanto devo fare ancora esperienze di cosette più facili.
Forza, tienili sotto questi operai fannulloni!!

Ciao
Mario
avatar
vip44
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da Modifica il Mer 20 Gen 2010 - 23:36

Ciao a tutti.
Vip, in fin dei conti dentro ad ognuno di noi c'è un po' di masochismo!!!!!
Passiamo al cantiere.
Ieri i lavori sono andati avanti e sono arrivato a questo punto.

Praticamente ho rifinito tutto il dritto di poppa con il suo controdritto interno eed esterno ed il prestantino con ul suo alzo.
In più ho rifinito anche i gaisoni della arcaccia.











Ieri sera però mi son reso conto che nonostante avessi rifatto tre pezzi, avevo interpretato male degli altri, quindi sicuramente questa mattina rifarò tutta la parte inerente al dritto di poppa!
Buona notte a tutti, Modì.-
avatar
Modifica
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da mozzo il Gio 21 Gen 2010 - 7:28

Buongiorno a tutti, Ciao Modi , tieni duro e vai tranquillo che i risultati vengono , osservi attentamente i disegni e lì il nocciolo,
buona navigazione
mozzo Basketball

mozzo
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da Modifica il Gio 21 Gen 2010 - 12:35

Come vi avevo anticipato nella parte finale del mio ultimo post, ieri ho rifatto completamente la parte del dritto di poppa, salvando solamente i gaisoni che quelli (per fortuna!) eran venuti bene.
Il od i pezzi che non mi quadravano erano il prestantino ed il complesso del dritto dipoppa/controdritto interno, quindi senza por tempo in mezzo li ho ripreparati.

I pezzi pronti per essere tagliati grassi!


l'operazione di rifinitura alla cartatrice verticale (bell'acquisto questo utensile!!!)


Il vecchio complesso del dritto di poppa accanto a quello nuovo.

nella foto sopra ho cerchiato il prestantino, perchè dovrò studiarci su per capire perchè veniva realizzato così fine rispetto alla chiglia ed al deritto di poppa.

di seguito alcune immagini dell'arcaccia assemblata.




Tenete presente che i gaisoni ed il dragante con quelle due ""Corna"" verticali non sono incollati, ma semplicemente incastrati nelle loro sedi.
Certo che sta iniziando a venire come deve.
Oggi mi attende un compito che probabilmente mi porterà a rifare i pezzi (2) almeno un paio di volte. Si tratta delle alette che collegano tutti i gaisoni della pettiera al dragante su ambo i lati ed hanno una forma abbastanza complessa che sul disegno mi confonde assai con tutte quelle linee!!.

Alla prossima, Modì.
avatar
Modifica
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da mozzo il Gio 21 Gen 2010 - 12:42

Ciao Modi,dai una guardatina sul scaffale , sicuro che troverai qualcosa,i gaisoni vaano incalettati sulle alette,questo e il particolare più impegnativo, sono convinto che è pane per Te
mozzo Basketball

mozzo
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da leone il Gio 21 Gen 2010 - 20:21

ciao modi bel lavoro il tuo vai anche veloce mi pare Very Happy
avatar
leone
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da ammutinato il Sab 23 Gen 2010 - 14:28

Ti seguo Carlo, ti seguo!!! lol!

Ciao
Luca

ammutinato
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da Modifica il Ven 29 Gen 2010 - 14:33

Eccomi qua'!!!!!!
Mancavo da alcuni giorni e dico subito che in questi giorni sono andato ancora un po' avanti!
Ho preparato l'insieme dei pezzetti di tavoletta da assemblare per la realizzazione dei quinti, ed in attesa che la colla facesse il suo effetto, ho preparato il GEDEONE!
Premetto che è il mio primo lavoro in senso assoluto, inteso come scultura, ed inoltre, dato che il Gedeone deve essere rappresentato nella stessa scala del vascello che si sta realizzando, ecco qua che il mio Gedeone viene realizzato con una altezza di 3,2 centimetri!!!!!

Ecco a voi GEDEONE!!!

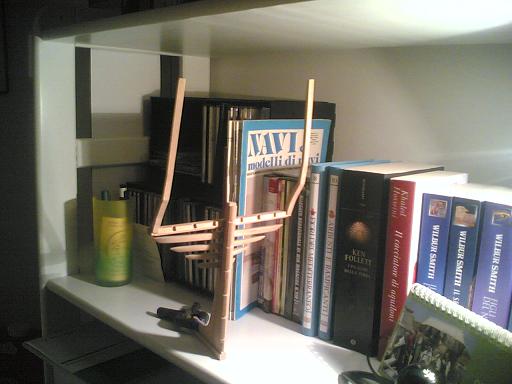

qui sotto, abbiamo il Gedeone affiancato alla Arcaccia e si nota l'imponenza della stessa!

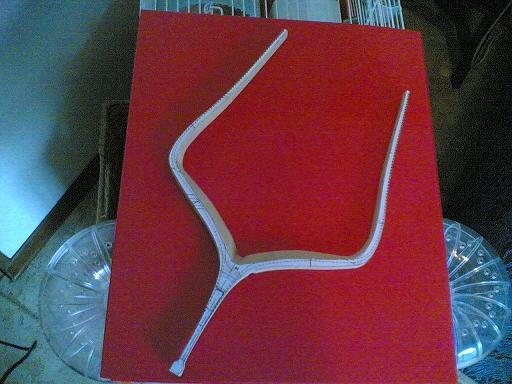

questa mattina, ho lavorato sul quinto n° 62. L'ultimo verso Poppa del Vascello.
Per prima cosa ho incollato la copia in carta sulla sagoma di legno e quindi ho tagliato con la sega a nastro la parte interna, e qui lo si vede prima di esser rifinita.


poi, la ho rifinita, perchè così facendo avevo più materiale sull'esterno e avevo meno problemi nel maneggiare il quinto.
Sotto invece si vede il quinto tagliato internamente ed esternamente e rifinito!!!!!


Bel lavoro Tosto che mi son messo alle mani!!!!!!
Alla prossima, Modì.-
avatar
Modifica
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da Scubaleo il Ven 29 Gen 2010 - 17:03

Ciao Carlo, mi sorge un dubbio...

Ma è Gedeone a regger l'asta o l'asta a regger Gedeone? pensare

Saluti da Scuba!!! scubajoe

_________________
Un capitano non abbandona mai la propria nave!
Prendi una canzone triste e rendila migliore.

Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail amministrazione: info@scuoladimodellismo.it

Lo Staff di Scuola di Modellismo:


avatar
Scubaleo
Amministratore
Amministratore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da Modifica il Dom 31 Gen 2010 - 18:19

Come averte potuto notare, in ammiragliato od arsenale, i quinti si realizzano in un modo tutto particolare, ciè inserendo in ogni quinto un madiere due ginocchi e due o più staminali o scalmi.
Questo per la parte che guarda prua, poi ogni quinto viene raddoppiato con un mezzomadiere di misura differente dal primo, due ginocchi e due o più staminali o scalmi. Da qui il nome di couple in francese e coppia in italiano!
Per realizzare tutti quei pezzetti si utilizza una copia della coppia e su questa seguendo dei segni presenti sul disegno (Tratto intero per quel che riguarda la faccia a vista e tratto tratteggiato per quanto concerne invece la parte sottostante) si tracciano delle linee



Queste linee indicano l'inclinazione che deve essere data ad ogni testa di tavoletta, per poterci poi incollare la tavoletta successiva.
Una volta che si è raggiunta una sagoma sufficientemente precisa negli incollaggi ed abbastanza grande da contenere agevolmente la copia del quinto, si incollano assieme le due serie di tavolette una sopra all'altra.
In questo modo, dato che il contromadiere sottostante è diverso dal madiere superiore, si ottinene lo sfalsamento di tutti i pezzi componenti le due mezze coppie, in maniera tale da irrobustire tutte le giunzioni in quanto appunto sfalsate!
Ciao alla prossima!
Modì.-
avatar
Modifica
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da Modifica il Lun 1 Feb 2010 - 11:38

Facendo seguito al post di ieri riguardo alla realozzazione delle sagome per ritagliare i quinti, propongo qui di seguito la Squadra Falsa che mi son realizzato ieri l'altro!
Tale squadra serve per copiare esattamente l'inclinazione delle linee di giunzione delle varie tavolette (onde simulare appunto i madieri, i ginocchi gli staminali e gli scalmi che compongo la coppia!) e non incorrere in errori.
La squadra falsa si compone da due pezzi che si incastrano ad una delle estremità e tenuti solidali da un bullone da carradore ed un galletto.
Una volta copiata la linea di giunzione si ristringe il galletto ed i due pezzi della squadra rimangono solidali! A questo punto si psa la squadra sulla tavoletta di legno e si ritraccia la linea facendo correre la matita lungo il lato giusto!!
Bene, von le parole non son molto chiaro, meglio alcune foto!

I pezzi necessari


I pezzi unito e serrati con il galletto a 90°


di seguito l'esempio delle varie angolazioni raggiungibili.






A questo punto, la squadra la ho fatta, la monografia è a posto, il pezzo che sto realizzanto come prova pratica piano piano avanza, quindi, fra poco aprirò il cantiere, ma nel frattempo vi tedierò con i miei stati di avanzamento1
Saluti Modì.-
avatar
Modifica
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da vip44 il Lun 1 Feb 2010 - 11:42

Proprio un bell'aggeggio, Carlo
E vai!!!!!!!!
avatar
vip44
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da lellosauro il Lun 1 Feb 2010 - 14:45

caspita carletto,
ma allora ti sei proprio messo a fare sul serio!!! hai pure arruolato il marinaio!! Vai che ti seguo con interesse ed apprendo cose nuove...la falsa squadra non l'avevo mai sentita!!

ciao e buon lavoro

_________________
ATTENTI!!!! IO SONO L'IMMODERATORE!!!


Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
E-mail moderazione: moderazione@scuoladimodellismo.it[img][/img]
avatar
lellosauro
Moderatore
Moderatore


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da Modifica il Lun 1 Feb 2010 - 21:15

Lello, tu hai un Signor aiutante in .
Io ne ho uno ben vestito,ma ha dei vizi tremendi, mangia, vuole il salario e ancora peggio le ferie e le 40 ore settimanali!
Mi sa che mi son cacciato in un bel guaio!
Modì.-
avatar
Modifica
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da ammutinato il Lun 1 Feb 2010 - 22:28

Ciao Carlo, ti sto seguendo con grande interesse visto anche il tuo modo di esporre argomentazioni in maniera cosi' chiara e precisa.
Spero quanto prima di vederti usare lo squadro (lo chiamo cosi') che hai finemente realizzato.

Ora senza voler fare complimenti alla tua persona, poiche il buongiorno si vede dal mattino, viste le prove sul modello perfettamente realizzate, non oso immaginare che gran bella realizzazione ti verra' fuori.

Luca

ammutinato
Utente Appassionato
Utente Appassionato


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da mozzo il Lun 1 Feb 2010 - 22:45

le prospettive non mancano , ma qui Signori desideriamo la concretezza date da fare su ..............................complimenti
mozzo Basketball

mozzo
Forumnauta
Forumnauta


Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: LE FLEURON - Prove tecniche (modifica)***chiuso!!!***

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 1 di 2 1, 2  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto



Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
